उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: LNK-12GSDI-1V2R1GE
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: negotiable
पैकेजिंग विवरण: एसडीआई फाइबर ऑप्टिक एक्सटेंडर मानक निर्यात पैकेज
प्रसव के समय: 5-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 जोड़े/माह
कीवर्ड: |
फाइबर कनवर्टर पर ईथरनेट |
संकल्प सीमा: |
3840 x 2160@60 हर्ट्ज |
ईथरनेट: |
10/100/1000 एमबीपीएस गीगाबिट |
तथ्य प्रकार: |
2Ch पिछड़ा RS485 |
इनपुट: |
बीएनसी . पर 1 x 12जी-एसडीआई |
फाइबर पोर्ट: |
2 एक्स एफसी ऑप्टिकल फाइबर |
कीवर्ड: |
फाइबर कनवर्टर पर ईथरनेट |
संकल्प सीमा: |
3840 x 2160@60 हर्ट्ज |
ईथरनेट: |
10/100/1000 एमबीपीएस गीगाबिट |
तथ्य प्रकार: |
2Ch पिछड़ा RS485 |
इनपुट: |
बीएनसी . पर 1 x 12जी-एसडीआई |
फाइबर पोर्ट: |
2 एक्स एफसी ऑप्टिकल फाइबर |

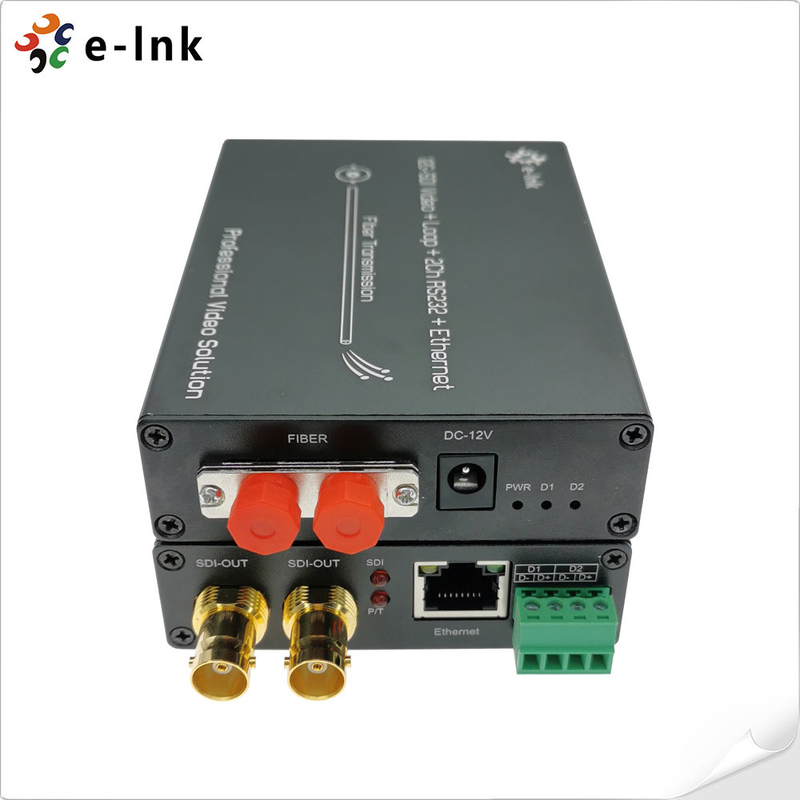

गीगाबिट ईथरनेट और 2Ch बैकवर्ड RS485 FC फाइबर के साथ 12G SDI वीडियो फाइबर कन्वर्टर
एसडीआई फाइबर ट्रांसीवरलाभ
► सीधे 12G/6G/3G-SDI कैमरा सिस्टम के साथ संगत
80 किमी . तक लंबी संचरण क्षमता
► पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण
►सुपर ऑप्टिक डायनेमिक रेंज और समायोजन से मुक्त
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक
वीडियो फाइबर ट्रांसमीटर रिसीवर तकनीकी सूचकांक
|
प्रारूप |
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD) का समर्थन करता है |
|
अनुकूल |
DVB-ASI और AES10 (MADI) के साथ संगत |
|
इनपुट |
बीएनसी . पर 1 x 12जी-एसडीआई |
|
उत्पादन |
2 एक्स एफसी ऑप्टिकल फाइबर |
|
BNC पर 1 x 12G-SDI लूप-आउट |
|
|
समर्थित संकल्प |
एचडीटीवी 4के*2के, 1080पी, 1080आई, 720पी |
|
संकल्प सीमा |
3840*2160@60 हर्ट्ज |
|
इनपुट केबल विनिर्देश: |
70m@12G एसडीआई बेल्डेन 1694ए |
|
आउटपुट केबल विनिर्देश: |
60m@12G एसडीआई बेल्डेन 1694ए |
|
ईथरनेट |
10/100/1000 एमबीपीएस |
|
डेटा प्रकार |
2Ch पिछड़ा RS485 |
|
ऑप्टिकल ट्रांसमिशन बैंडविड्थ |
270 मेगाहर्ट्ज (12GHz) |
|
शक्ति |
12 वीडीसी |
|
बिजली की खपत |
6 डब्ल्यू (अधिकतम) |
|
आयाम (एलएक्सडब्ल्यूएक्सएच) |
117 x 80 x 24 (मिमी) |
|
परिचालन तापमान |
-10 ℃ ～70 ℃ |
|
भंडारण तापमान |
-40 ℃ ～85 ℃ |
ईथरनेट ओवर फाइबर एक्सटेंडर अवलोकन
LNK-12GSDI-1V2R1GE सीरीज 12G-SDI फाइबर कन्वर्टर 1Ch 12G वीडियो (ऑडियो एम्बेडेड) और 1Ch गीगाबिट ईथरनेट और 2Ch बैकवर्ड RS485 को फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित करता है, और 12G लूप आउटपुट पर स्थानीय रूप से सिग्नल की निगरानी करता है।फाइबर कन्वर्टर्स पर ई-लिंक 12G वीडियो में HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
आदेश की जानकारी
|
नमूना |
विवरण |
|
LNK-12GSDI-1V2R1GE |
12G-SDI से फाइबर कनवर्टर गीगाबिट ईथरनेट और 2Ch बैकवर्ड RS485, SMF, LC फाइबर कनेक्टर के साथ 10KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
