उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE
मॉडल संख्या: LNK-3GSDI-4V1D4T
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: USD789/pair
पैकेजिंग विवरण: 3G-SDI से फाइबर कनवर्टर मानक कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000 जोड़ी/माह
इनपुट: |
4 एक्स एसडीआई |
योजक: |
एफसी/एससी/एलसी/एसटी |
जानकारी: |
मैक्स। RS485 . के लिए 57600bps |
तापमान: |
-10 ℃ ～＋55 ℃ |
एमटीटीएफ: |
>100000 घंटे |
शक्ति: |
1ए@12वीडीसी |
इनपुट: |
4 एक्स एसडीआई |
योजक: |
एफसी/एससी/एलसी/एसटी |
जानकारी: |
मैक्स। RS485 . के लिए 57600bps |
तापमान: |
-10 ℃ ～＋55 ℃ |
एमटीटीएफ: |
>100000 घंटे |
शक्ति: |
1ए@12वीडीसी |

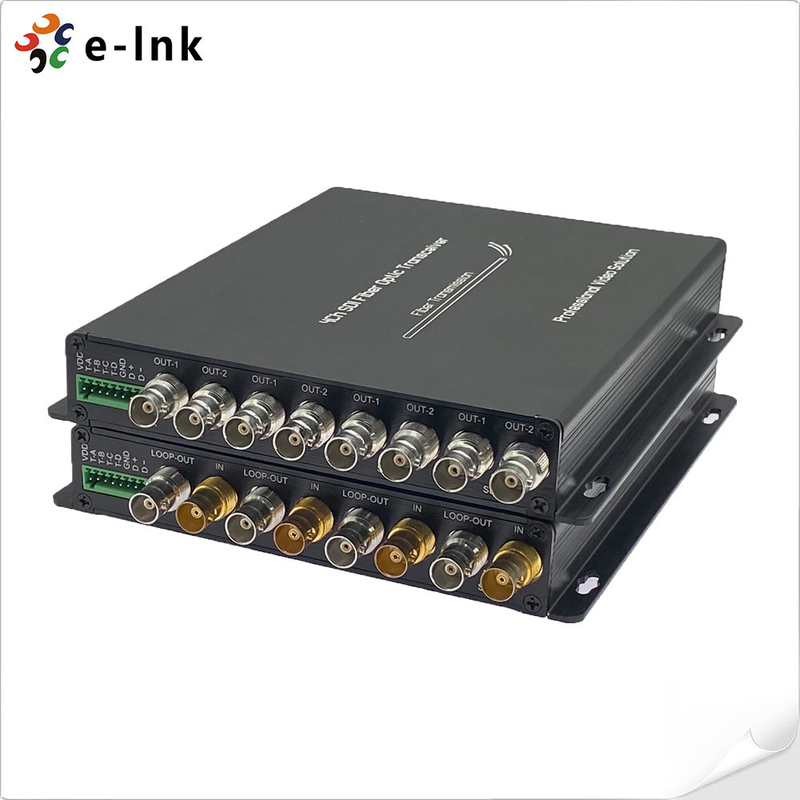

RS485 और टैली के साथ 4-चैनल 3G-SDI फाइबर कन्वर्टर
फाइबर कन्वर्टर के लिए 3G-SDI लाभ:
ऑप्टिक फाइबर पर 4 चैनल 3G/HD-SDI वीडियो प्रसारण
सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल समीकरण
स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s-3Gbit/s
सीधे 3G/HD-SDI कैमरा सिस्टम के साथ संगत और 4Ch लूप आउटपुट का समर्थन करता है
20 किमी (12.5 मील) तक लंबा संचरण (अन्य दूरी वैकल्पिक)
4Ch टैली को सपोर्ट करता है
पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण;
1Ch बैकवर्ड RS485 और 4Ch टैली को सपोर्ट करता है;
कार्य तापमान सीमा (-10 ℃ ~ + 55 ℃)
फाइबर कन्वर्टर के लिए 3G-SDI विशेष विवरण
| एसडीआई इनपुट | एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम, डीवीबी-एएसआई, डीवीबी-एसएसआई और टेलीकॉम/डाटाकॉम |
| 270Mbit/s - 1.48Gbit/s - 3Gbit/s | |
| इनपुट संख्या: 4 | |
| परावर्तन हानि:> 15DB | |
| संतुलन: 0-150m @3Gb/s | |
| कनेक्टर: बीएनसी | |
| प्रकाशिकी | चैनल 1 |
| टाइप करें: सिंगल-मोड | |
| संचरण दूरी: 20km (अन्य दूरी वैकल्पिक) | |
| परावर्तन हानि:> 15dB | |
| डिथरिंग: <0.2UI | |
| कनेक्टर: एफसी / यूपीसी (एससी, एलसी, एसटी वैकल्पिक) | |
| एसडीआई आउटपुट | आउटपुट संख्या: 4 |
| सिग्नल स्तर: 800mV नाममात्र | |
| उठने/गिराने का समय: 200ps संकेत | |
| ओवरशूट: <10% आयाम | |
| परावर्तन हानि:> 15dB | |
| डिथरिंग: <0.2UI | |
| कनेक्टर: 75Ω बीएनसी | |
| जानकारी | 1Ch RS-485 (फुल/हाफ डुप्लेक्स) और NRZ, RZI और मैनचेस्टर को सपोर्ट करता है |
| मैक्स।RS485 के लिए 57600bps | |
| कनेक्टर: औद्योगिक मानक स्क्रू टर्मिनल | |
| 4Ch टैली: ए, बी, सी, डी | |
| शक्ति और पर्यावरण संकेत | ऑपरेटिंग तापमान: -10 ℃ ~ 55 ℃ |
| पावर इनपुट: 1A@12VDC | |
| EMI/RFI: FCC पार्ट 15 क्लास A, EU EMC स्टैंडर्ड को पूरा करें | |
| औसत समय परेशानी से मुक्त:> 100000 घंटे | |
| एसडीआई वीडियो प्रारूप का समर्थन करता है |
625/25पाल;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080आई 23/24/30/50/59.94; |
LNK-3GSDI-4V1DT सीरीज 4-चैनल HD/3G-SDI मानक हाई-डेफिनिशन वीडियो सिग्नल और RS485 और टैली सिग्नल का समर्थन करती है
एकल फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित।
आदेश की जानकारी
| एलएनके-एचडीएसडीआई-4V1D4T | लूप आउटपुट के साथ 4-Ch HD-SDI वीडियो + 1Ch बैकवर्ड RS485 + 4Ch टैली, SM 20km, FC, 1 ट्रांसमीटर और 1 रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-3GSDI-4V1D4T | लूप आउटपुट के साथ 4-Ch 3G-SDI वीडियो + बैकवर्ड RS485 + 4Ch टैली, SM 20km, FC, 1 ट्रांसमीटर और 1 रिसीवर सहित, जोड़ियों द्वारा उपयोग किया जाता है |
