उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE
मॉडल संख्या: LNK-M12G-1V1T1D-20
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: USD399/pair
पैकेजिंग विवरण: 12G-SDI से फाइबर कनवर्टर मानक कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100000 जोड़ी/माह
इनपुट: |
बीएनसी . पर 1 x 12जी-एसडीआई |
उत्पादन: |
BNC पर 1 x 12G-SDI लूप-आउट, 1 x LC ऑप्टिकल फाइबर |
संकल्प सीमा: |
3840*2160@60 हर्ट्ज |
आउटपुट केबल विनिर्देश: |
70m@12G एसडीआई बेल्डेन 1694ए |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ: |
270 मेगाहर्ट्ज (12GHz) |
शक्ति: |
5-15 वीडीसी |
इनपुट: |
बीएनसी . पर 1 x 12जी-एसडीआई |
उत्पादन: |
BNC पर 1 x 12G-SDI लूप-आउट, 1 x LC ऑप्टिकल फाइबर |
संकल्प सीमा: |
3840*2160@60 हर्ट्ज |
आउटपुट केबल विनिर्देश: |
70m@12G एसडीआई बेल्डेन 1694ए |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ: |
270 मेगाहर्ट्ज (12GHz) |
शक्ति: |
5-15 वीडीसी |
टैली के साथ मिनी 12G-SDI से फाइबर कन्वर्टरतथा485 रुपये
12G-SDI से फाइबर कन्वर्टर लाभ:
प्रत्येक एसडीआई चैनल में एम्बेडेड 8-चैनल ऑडियो शामिल है
सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल समीकरण
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD) को सपोर्ट करता है
सीधे 12G/6G/3G-SDI कैमरा सिस्टम के साथ संगत
लंबी संचरण क्षमता कम से कम 10 किमी (6.2 मील), 80 किमी तक
टैली और बैकवर्ड RS485 का समर्थन करता है हॉट स्वैपिंग और हॉट प्लगिंग का समर्थन करता है
12G-SDI से फाइबर कन्वर्टर विशेष विवरण
| एसडीआई इनपुट | एसएमपीटीई 424एम, एसएमपीटीई 292एम, एसएमपीटीई 259एम, डीवीबी-एएसआई, डीवीबी-एसएसआई और टेलीकॉम/डाटाकॉम |
| 270Mbit/s - 1.48Gbit/s - 3Gbit/s | |
| इनपुट संख्या: 4 | |
| परावर्तन हानि:> 15DB | |
| संतुलन: 0-150m @3Gb/s | |
| कनेक्टर: बीएनसी | |
| प्रकाशिकी | चैनल 1 |
| टाइप करें: सिंगल-मोड | |
| संचरण दूरी: 20km (अन्य दूरी वैकल्पिक) | |
| परावर्तन हानि:> 15dB | |
| डिथरिंग: <0.2UI | |
| कनेक्टर: एफसी / यूपीसी (एससी, एलसी, एसटी वैकल्पिक) | |
| एसडीआई आउटपुट | आउटपुट संख्या: 4 |
| सिग्नल स्तर: 800mV नाममात्र | |
| उठने/गिराने का समय: 200ps संकेत | |
| ओवरशूट: <10% आयाम | |
| परावर्तन हानि:> 15dB | |
| डिथरिंग: <0.2UI | |
| कनेक्टर: 75Ω बीएनसी | |
| जानकारी | 1Ch RS-485 (फुल/हाफ डुप्लेक्स) और NRZ, RZI और मैनचेस्टर को सपोर्ट करता है |
| मैक्स।RS485 के लिए 57600bps | |
| कनेक्टर: औद्योगिक मानक स्क्रू टर्मिनल | |
| 4Ch टैली: ए, बी, सी, डी | |
| एसडीआई वीडियो प्रारूप का समर्थन करता है |
625/25पाल;525/29.97NTSC;525/23.98NTSC;720p50;720p59.94; 1080P23.98/24/30/50/60;1080आई 23/24/30/50/59.94; |

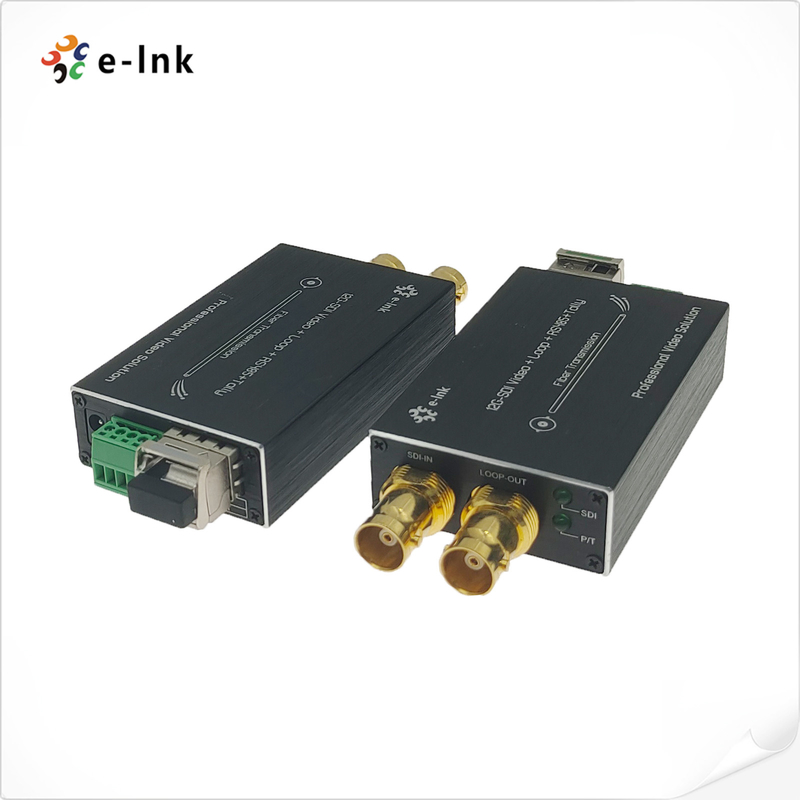

LNK-M12G-1V1T1D सीरीज मिनी-टाइप 12G-SDI फाइबर कन्वर्टर 1Ch 12G वीडियो (ऑडियो एम्बेडेड), 1Ch टैली सिग्नल का समर्थन करता है
और 1Ch बैकवर्ड RS485 फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित होता है, और 12G लूप आउटपुट पर स्थानीय रूप से सिग्नल की निगरानी करता है।
फाइबर कन्वर्टर्स पर ई-लिंक 12 जी वीडियो में एक ट्रांसमीटर और एक रिसीवर शामिल है
HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P.
आदेश की जानकारी
| नमूना | विवरण |
| एलएनके-एम12जी-1 वी1टी1डी-20 | टैली के साथ फाइबर कन्वर्टर के लिए मिनी-टाइप 12G-SDI, रिवर्स RS485 और लूप आउट, SMF, LC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
