उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: एलएनके-3जीएसडीआई-8वी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: negotiable
पैकेजिंग विवरण: एसडीआई फाइबर कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 5-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 जोड़े/माह
कीवर्ड: |
फाइबर कनवर्टर करने के लिए 3 जी एसडीआई |
बिजली अनुकूलक: |
एसी 110 ~ 220 वी |
तथ्य प्रकार: |
रिवर्स RS485 |
आवृत्ति/दर समर्थन: |
Max. मैक्स। 57600bps 57600bps |
झलार: |
एल्यूमिनियम केस |
वर्किंग टेम्परेचर: |
-20℃～+70℃ |
कीवर्ड: |
फाइबर कनवर्टर करने के लिए 3 जी एसडीआई |
बिजली अनुकूलक: |
एसी 110 ~ 220 वी |
तथ्य प्रकार: |
रिवर्स RS485 |
आवृत्ति/दर समर्थन: |
Max. मैक्स। 57600bps 57600bps |
झलार: |
एल्यूमिनियम केस |
वर्किंग टेम्परेचर: |
-20℃～+70℃ |

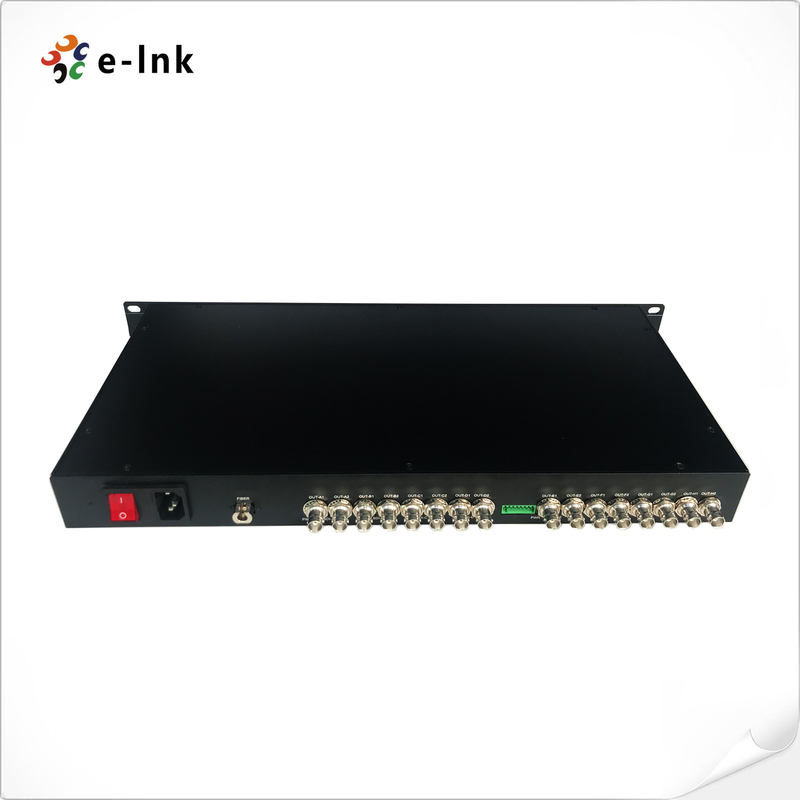

SDI ट्रांसीवर 8-चैनल 3G-SDI वीडियो लूप-आउट 20KM फाइबर ऑप्टिक कनवर्टर के साथ
8Ch 3G-SDI कन्वर्टरलाभ
► सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल समकारी
► 3G-SDI कैमरा सिस्टम के साथ सीधे संगत और रिवर्स RS-485 डेटा प्रोटोकॉल का समर्थन करता है
लंबी संचरण क्षमता कम से कम 10 किमी (6.2 मील), 120 किमी . तक
औद्योगिक अनुप्रयोग के लिए टर्मिनल ब्लॉक पावर इनपुट
► पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर संचरण
तकनीकी सूचकांक
| फाइबर इंटरफ़ेस | सिम्प्लेक्स एलसी |
| संचरण दूरी | 550m-20Km |
| वेवलेंथ | 1310एनएम/1550एनएम |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| एसडीआई प्रारूप समर्थन | 625/25 पाल |
| 525/29.97 एनटीएससी, 525/23.98 एनटीएससी | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस / एम (एचडी-एसडीआई) |
| एसएमपीटीई425एम3जीबी/एस मैपिंग(3जी-एसडीआई) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस (3G-SDI) | |
| बिजली अनुकूलक | एसी 110 ~ 220 वी |
| बिजली की खपत | <15W |
| आयाम (एलएक्सडब्ल्यूएक्सएच) | 19 इंच 1यू (483 x 220 x 44.45 मिमी) |
| बढ़ते विकल्प | आला दर्जे का |
अवलोकन
LNK-3GSDI-8V सीरीज 8-चैनल 3G-SDI मानक हाई-डेफिनिशन वीडियो सिग्नल को सिंगल फाइबर ऑप्टिकल केबल के माध्यम से प्रसारित करने का समर्थन करता है, और स्थानीय रूप से 3G / HD-SDI लूप आउटपुट पर सिग्नल की निगरानी करता है।फाइबर कन्वर्टर्स पर ई-लिंक 3G-SDI वीडियो में 1080P 3G-SDI सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।ई-लिंक 3G-SDI फाइबर कन्वर्टर्स एक साथ 8-Ch 3G-SDI वीडियो, 1-Ch रिवर्स RS-485 डेटा, एक ऑप्टिकल फाइबर के माध्यम से सिग्नल प्रसारित कर सकते हैं।प्रसारण मानक तक वीडियो की गुणवत्ता, सीडी स्तर तक ऑडियो गुणवत्ता रिवर्स RS-485 डेटा संचार प्रारूप का समर्थन करती है।
आदेश की जानकारी
| आदर्श | विवरण |
| एलएनके-3जीएसडीआई-8वी | लूप-आउट के साथ 8-Ch 3G-SDI वीडियो, 20km, SM, FC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-3जीएसडीआई-8वी1आर | लूप-आउट के साथ 8-Ch SDI वीडियो + 1-Ch RS485 रिवर्स डेटा, 20km, SM, FC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जो जोड़े द्वारा उपयोग किया जाता है |
