उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: LNK-3GSDI-1V2BD1A श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक इकाई
मूल्य: negotiable
पैकेजिंग विवरण: फाइबर मीडिया कनवर्टर मानक पैकेज
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000PCS/माह
फाइबर पोर्ट: |
सिम्प्लेक्स एलसी |
दूरी: |
20 किमी |
फाइबर तरंग दैर्ध्य: |
1310एनएम/1550एनएम |
पावर इनपुट: |
डीसी 5 ~ 25 वी |
उत्पाद का आकार: |
120 x 105 x 28 मिमी |
वज़न: |
1.5KG/जोड़ी |
फाइबर पोर्ट: |
सिम्प्लेक्स एलसी |
दूरी: |
20 किमी |
फाइबर तरंग दैर्ध्य: |
1310एनएम/1550एनएम |
पावर इनपुट: |
डीसी 5 ~ 25 वी |
उत्पाद का आकार: |
120 x 105 x 28 मिमी |
वज़न: |
1.5KG/जोड़ी |

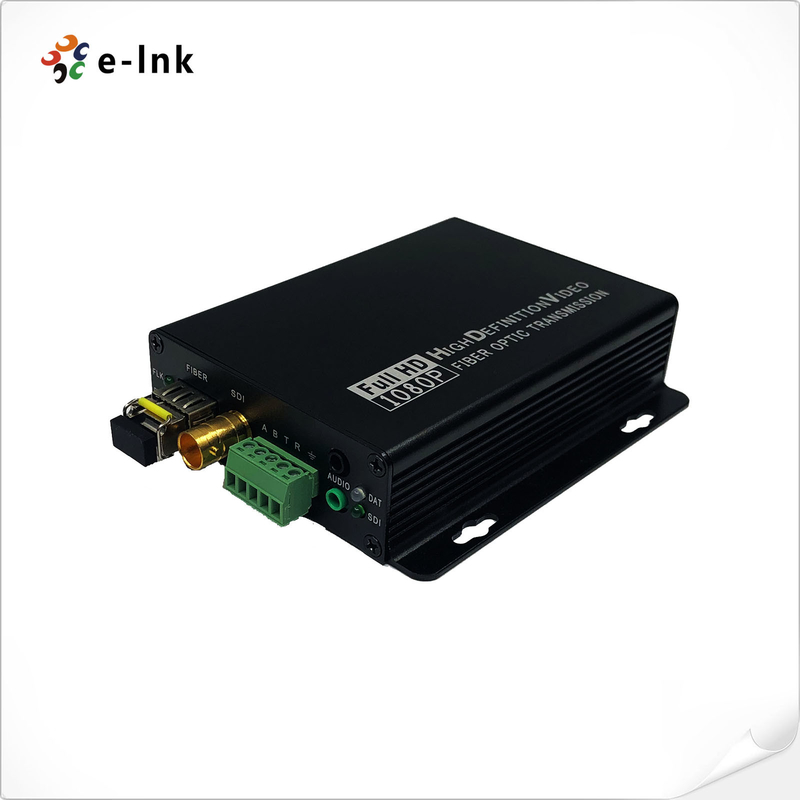

1Ch द्विदिश RS485 RS232 + 1Ch स्टीरियो ऑडियो के साथ 3G-SDI फाइबर कनवर्टर;
एसडीआई फाइबर कनवर्टरलाभ
अवलोकन
LNK-3GSDI-1V2BD1A सीरीज 3G/HD-SDI फाइबर कन्वर्टर 1-चैनल 3G/HD-SDI वीडियो (ऑडियो एम्बेडेड), 1-चैनल द्विदिश RS485 डेटा, 1-चैनल द्विदिश RS232 डेटा, और 1-चैनल बाहरी स्टीरियो ऑडियो सिग्नल का समर्थन करता है। फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित।
आदेश की जानकारी
| नमूना | विवरण |
| LNK-3GSDI-1V2BD1A-MM-0.5 | 1Ch 3G-SDI+1Ch द्विदिश RS485+1Ch द्विदिश RS232+1Ch स्टीरियो ऑडियो ओवर फाइबर कन्वर्टर, मल्टी मोड फाइबर, LC, 500m, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| LNK-3GSDI-1V2BD1A-SM-20 | 1Ch 3G-SDI+1Ch द्विदिश RS485+1Ch द्विदिश RS232+1Ch स्टीरियो ऑडियो ओवर फाइबर कन्वर्टर, सिंगल मोड फाइबर, LC, 20km, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
विशेष विवरण
| फाइबर ऑप्टिकल इंटरफ़ेस | |
| फाइबर इंटरफ़ेस | सिम्प्लेक्स एलसी |
| संचरण दूरी | 550m-20Km |
| वेवलेंथ | 1310एनएम/1550एनएम |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट: 1 वीपीपी, न्यूनतम 0.5 वीपीपी, अधिकतम 1.5 वीपीपी |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| विभेदक लाभ (10% ～90% एपीएल) | <1% |
| एसडीआई प्रारूप समर्थन | 625/25 पाल |
| 525/29.97 एनटीएससी, 525/23.98 एनटीएससी | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस / एम (एचडी-एसडीआई) |
| एसएमपीटीई425एम3जीबी/एस मैपिंग(3जी-एसडीआई) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस (3G-SDI) | |
| जानकारी | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | RS422 / RS485 द्वि-दिशा: |
| आवृत्ति/दर समर्थन |
मैक्स।RS422 . के लिए 115200bps मैक्स।RS485 . के लिए 57600bps |
| हिट | <10ˉ9 |
| ऑडियो | |
| ऑडियो इनपुट और आउटपुट | 3.5 मिमी ऑडियो |
| ऑडियो प्रारूप | @ 48 किलोहर्ट्ज़ |
| विद्युतीय | |
| बिजली अनुकूलक | डीसी 5 ~ 25 वी |
| बिजली की खपत | <5W |
| एलईडी सूचक | |
| पी/एस | बिजली की आपूर्ति |
| डैट | जानकारी |
| यांत्रिक | |
| आयाम (एलएक्सडब्ल्यूएक्सएच) | 120 x 105 x 28 मिमी |
| वज़न | 1.5KG/जोड़ी |
| झलार | एल्यूमिनियम केस |
| बढ़ते विकल्प | दीवार पर चढ़ना |
| पर्यावरण | |
| वर्किंग टेम्परेचर | -20℃～+70℃ |
| भंडारण तापमान | -40 ℃ ～ + 80 ℃ |
| कार्य आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
