उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: LNK-3G-2BV1T2BD2A1M श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक इकाई
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: फाइबर मीडिया कनवर्टर मानक पैकेज
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000PCS/माह
फाइबर इंटरफ़ेस: |
सिम्पलेक्स एलसी |
संचरण दूरी: |
20 किमी |
वेवलेंथ: |
1310 एनएम / 1550 एनएम |
बिजली की आपूर्ति: |
डीसी 5 ~ 25 वी |
आकार: |
120 x 105 x 28 मिमी |
वज़न: |
1.1 किलो / जोड़ी |
फाइबर इंटरफ़ेस: |
सिम्पलेक्स एलसी |
संचरण दूरी: |
20 किमी |
वेवलेंथ: |
1310 एनएम / 1550 एनएम |
बिजली की आपूर्ति: |
डीसी 5 ~ 25 वी |
आकार: |
120 x 105 x 28 मिमी |
वज़न: |
1.1 किलो / जोड़ी |

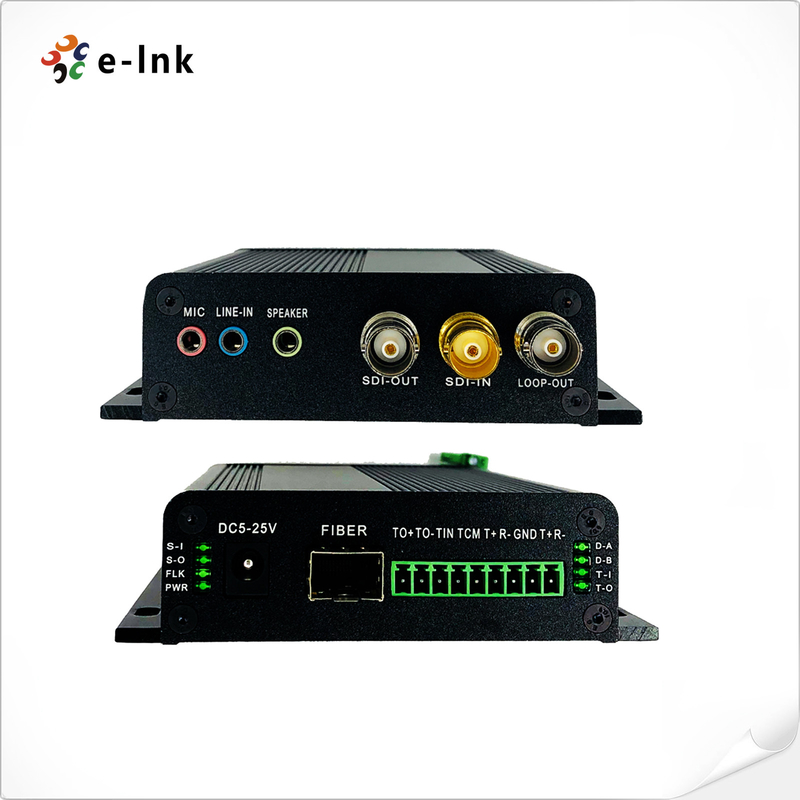

1Ch बीड़ी 3G-SDI वीडियो फाइबर कन्वर्टर टैली + RS485 + ऑडियो + माइक्रोफ़ोन के साथ
एसडीआई फाइबर कनवर्टरलाभ
अवलोकन
LNK-3G-2BV1T2BD2A1M सीरीज 3G/HD-SDI फाइबर कन्वर्टर 1-चैनल द्विदिश 3G/HD-SDI वीडियो (ऑडियो एम्बेडेड), 1-चैनल टैली, 2-चैनल द्विदिश RS485 या RS422 डेटा, 2-चैनल बाहरी स्टीरियो ऑडियो का समर्थन करता है, और 1-चैनल माइक्रोफ़ोन सिग्नल फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित होता है।ई-लिंक 3जी/एचडी-एसडीआई वीडियो ओवर फाइबर कन्वर्टर्स में 1080पी 3जी/एचडी-एसडीआई सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
आदेश की जानकारी
| नमूना | विवरण |
| एलएनके-3जी-2बीवी1टी2बीडी2ए1एम | 1Ch द्विदिश 3G-SDI + 1Ch टैली + 2Ch द्विदिश RS485 या RS422 + 2Ch स्टीरियो ऑडियो + 1Ch माइक्रोफ़ोन ओवर फाइबर कन्वर्टर, सिंगल मोड फाइबर, LC, 20km, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
विनिर्देश
| फाइबर ऑप्टिकल इंटरफ़ेस | |
| फाइबर इंटरफ़ेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 0-20 कि.मी |
| वेवलेंथ | 1310 एनएम / 1550 एनएम |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट: 1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2 जीबी/एस |
| विभेदक लाभ (10% ~ 90% एपीएल) | <1% |
| एसडीआई प्रारूप समर्थन | 625/25 पाल |
| 525/29.97 एनटीएससी, 525/23.98 एनटीएससी | |
| 720p50, 720p59.94 | |
| 1080आई 23/24/30/50/59.94 | |
| 1080पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम(एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग (3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस (3G-SDI) | |
| डेटा या टैली | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | RS485 (डिफ़ॉल्ट) या RS422 (वैकल्पिक), टैली सिग्नल |
| आवृत्ति / दर समर्थन |
मैक्स।RS422 के लिए 115200bps मैक्स।RS485 के लिए 57600bps |
| हिट | <10ˉ9 |
| स्टीरियो ऑडियो या माइक्रोफ़ोन | |
| ऑडियो इनपुट और आउटपुट | 3.5 एमएम ऑडियो |
| ऑडियो प्रारूप | @48KHz |
| विद्युतीय | |
| बिजली अनुकूलक | डीसी 5 ~ 25 वी |
| बिजली की खपत | <5W |
| एलईडी सूचक | |
| पी / एस | बिजली की आपूर्ति |
| डैट | आंकड़े |
| यांत्रिक | |
| आयाम (एलएक्सडब्ल्यूएक्सएच) | 120 x 105 x 28 मिमी |
| वज़न | 1.5 किलो / जोड़ी |
| झलार | एल्यूमीनियम का मामला |
| बढ़ते विकल्प | दीवार पर चढ़ना |
| पर्यावरण | |
| वर्किंग टेम्परेचर | -20 ℃ ~ + 70 ℃ |
| भंडारण तापमान | -40 ℃ ~ + 80 ℃ |
| कार्य आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
