उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: LNK-3G2V2BA2D1E1T1S श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक इकाई
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: फाइबर मीडिया कनवर्टर मानक पैकेज
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000PCS/माह
फाइबर पोर्ट: |
सिम्पलेक्स एलसी |
संचरण दूरी: |
20 किमी |
वेवलेंथ: |
1310nm/1490nm//1550nm |
बिजली की आपूर्ति: |
डीसी 12 वी 1 ए |
बिजली की खपत: |
<6w |
वज़न: |
1.1 किलो / जोड़ी |
फाइबर पोर्ट: |
सिम्पलेक्स एलसी |
संचरण दूरी: |
20 किमी |
वेवलेंथ: |
1310nm/1490nm//1550nm |
बिजली की आपूर्ति: |
डीसी 12 वी 1 ए |
बिजली की खपत: |
<6w |
वज़न: |
1.1 किलो / जोड़ी |

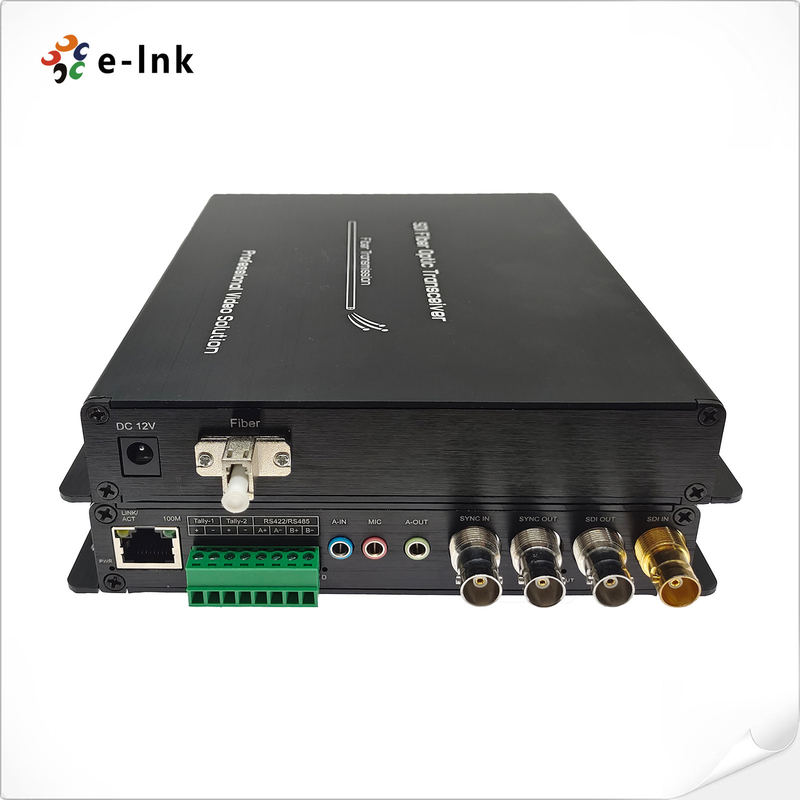

ऑडियो + आरएस422 + ईथरनेट + टैली + त्रि-स्तरीय सिंक के साथ 3जी-एसडीआई वीडियो फाइबर कनवर्टर
एसडीआई फाइबर कनवर्टरलाभ
1. 1Ch BIDI 3G-SDI वीडियो + 2Ch बैकवर्ड एनालॉग ऑडियो + 1Ch BIDI RS422 + 1Ch 100M ईथरनेट + 1Ch बैकवर्ड टैली + 1Ch बैकवर्ड एनालॉग त्रि-स्तरीय सिन एक फाइबर पर
2. डिजिटल वीडियो ट्रांसपोर्ट के लिए सभी लोकप्रिय मानकों जैसे एसएमपीटीई 424एम, एसएमपीटीई 292एम, और एसएमपीटीई 259एम, एसएमपीटीई 297एम क्रमशः 3जी-एसडीआई, एचडी-एसडीआई, एसडी-एसडीआई, एएसआई पर काम करते हैं।
विशेष विवरण
| फाइबर ऑप्टिकल इंटरफ़ेस | |
| फाइबर इंटरफ़ेस | सिम्प्लेक्स एलसी |
| संचरण दूरी | 20 किमी |
| वेवलेंथ | 1310एनएम/1490एनएम//1550एनएम |
| 3जी-एसडीआई वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2जीबी/एस |
| विभेदक लाभ (10% ~ 90% एपीएल) | <1% |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम (एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग(3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस (3G-SDI) | |
| वीडियो इनपुट | TX पर 1Ch SDI IN + 1Ch SDI आउट |
| वीडियो आउटपुट | RX पर 1Ch SDI IN + 1Ch SDI आउट |
| ऑडियो | |
| ऑडियो इंटरफेस | 3.5 मिमी जैक |
| ऑडियो प्रारूप | @48KHz |
| श्रव्य इनपुट | TX पर 1Ch ऑडियो IN या 1Ch माइक + 1Ch ऑडियो आउट |
| ऑडियो आउटपुट | RX पर 1Ch ऑडियो IN या 1Ch माइक + 1Ch ऑडियो आउट |
| आरएस422/485 सीरियल डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक स्क्रू टर्मिनल |
| डेटा प्रकार | आरएस422/आरएस485 द्वि-दिशा |
| आवृत्ति/दर समर्थन |
अधिकतम.आरएस422 के लिए 115200बीपीएस |
| हिट | <10ˉ9 |
| गणना | |
| टैली इंटरफ़ेस | औद्योगिक मानक स्क्रू टर्मिनल |
| एलईडी लोड प्रकार | एलईडी संकेतक को सीधे चला सकते हैं |
| टैली इनपुट | टैली-2+;टैली-2 - |
| टैली आउटपुट | टैली-1+;टैली-1 - |
| ईथरनेट | |
| मानकों |
आईईईई 802.3 10बेस-टी |
| इंटरफेस | 1 x 10/100BASE-TX RJ45 |
| काम प्रणाली | डिफ़ॉल्ट रूप से स्वतः-बातचीत |
| एनालॉग त्रि-स्तरीय सिंक | |
| सिंक इंटरफ़ेस | 75Ω बीएनसी |
| साथ-साथ करना | एनालॉग ब्लैक बर्स्ट / एसडीटीवी द्वि-स्तरीय / एचडीटीवी त्रि-स्तरीय |
| संकेत | एनालॉग त्रि-स्तरीय सिंक एसएमपीटीई एसटी 274, एसटी 276 |
| हारकर लौटा | 46.5 डीबी से 10 मेगाहर्ट्ज |
| इनपुट | TX पर 1Ch सिंक IN + 1Ch सिंक आउट |
| उत्पादन | RX पर 1Ch सिंक IN + 1Ch सिंक आउट |
| विद्युतीय | |
| पावर इनपुट | डीसी12वी 1ए |
| बिजली की खपत | <6डब्लू |
| यांत्रिक | |
| आयाम (LxWxH) | 85 x 70 x 30 मिमी |
| वज़न | 1.1 किलोग्राम/जोड़ी |
| झलार | एल्यूमिनियम केस |
| बढ़ते विकल्प | वॉल-माउंट या डेस्कटॉप |
| पर्यावरण | |
| वर्किंग टेम्परेचर | -20℃～+70℃ |
| भंडारण तापमान | -40℃～+80℃ |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
अवलोकन
ई-लिंक LNK-3G2V2BA2D1E1T1S 3G-SDI फाइबर एक्सटेंडर 1Ch BIDI 3G-SDI वीडियो, 2Ch बैकवर्ड एनालॉग ऑडियो, 1Ch BIDI RS422, 1Ch 100M ईथरनेट, 1Ch बैकवर्ड टैली और 1Ch बैकवर्ड एनालॉग ट्राई-लेवल सिंक ओवर फाइबर कनवर्टर सहित ट्रांसमिशन प्रदान करता है। 1 ट्रांसमीटर और 1 रिसीवर, एकल मोड ऑप्टिकल केबल पर जोड़े द्वारा उपयोग किया जाता है।
आदेश की जानकारी
| नमूना | विवरण |
| LNK-3G2V2BA2D1E1T1S | 1Ch BIDI 3G-SDI वीडियो + 2Ch बैकवर्ड एनालॉग ऑडियो + 1Ch BIDI RS422 + 1Ch 100M ईथरनेट + 1Ch बैकवर्ड टैली + 1Ch बैकवर्ड एनालॉग ट्राई-लेवल सिंक ओवर फाइबर कनवर्टर, SMF, LC, 20KM, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, द्वारा उपयोग किया जाता है जोड़े |
