उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: एलएनके-3जीएसडीआई-8वी सीरीज
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक इकाई
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: फाइबर मीडिया कनवर्टर मानक पैकेज
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000PCS/माह
फाइबर पोर्ट: |
सिम्प्लेक्स एलसी |
दूरी: |
550मी-20किमी |
फाइबर तरंग दैर्ध्य: |
1310एनएम/1550एनएम |
पावर इनपुट: |
एसी 110 ~ 220 वी |
वज़न: |
7KG/जोड़ी |
आकार: |
19 इंच 1यू (483 x 220 x 44.45 मिमी) |
फाइबर पोर्ट: |
सिम्प्लेक्स एलसी |
दूरी: |
550मी-20किमी |
फाइबर तरंग दैर्ध्य: |
1310एनएम/1550एनएम |
पावर इनपुट: |
एसी 110 ~ 220 वी |
वज़न: |
7KG/जोड़ी |
आकार: |
19 इंच 1यू (483 x 220 x 44.45 मिमी) |

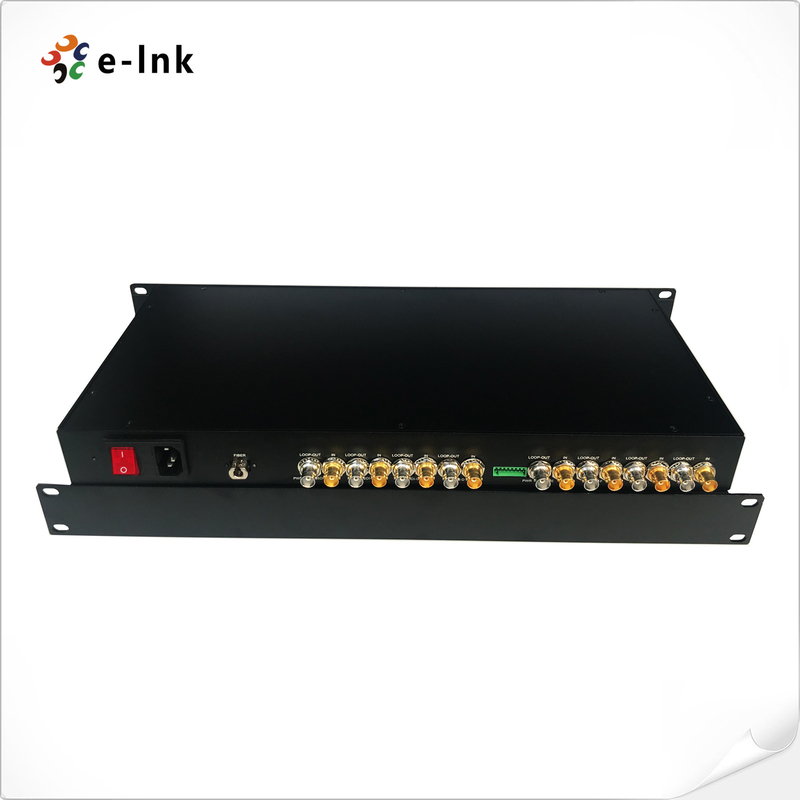

फाइबर कनवर्टर पर 8 चैनल 1080P 3G-SDI वीडियो 1U आकार वीडियो प्रसारण
एसडीआई फाइबर कनवर्टरलाभ
अवलोकन
फाइबर कन्वर्टर्स पर ई-लिंक 3G-SDI वीडियो में 1080P 3G-SDI सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।ई-लिंक 3G-SDI फाइबर कन्वर्टर्स एक साथ 8-Ch 3G-SDI वीडियो, 1-Ch रिवर्स RS-485 डेटा, एक ऑप्टिकल फाइबर के माध्यम से सिग्नल प्रसारित कर सकते हैं।प्रसारण मानक तक वीडियो की गुणवत्ता, सीडी स्तर तक ऑडियो गुणवत्ता रिवर्स RS-485 डेटा संचार प्रारूप का समर्थन करती है।
आदेश की जानकारी
| नमूना | विवरण |
| एलएनके-3जीएसडीआई-8वी | लूप-आउट के साथ 8-Ch 3G-SDI वीडियो, 20km, SM, FC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-3जीएसडीआई-8वी1आर | लूप-आउट के साथ 8-Ch SDI वीडियो + 1-Ch RS485 रिवर्स डेटा, 20km, SM, FC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जो जोड़े द्वारा उपयोग किया जाता है |
विशेष विवरण
| फाइबर ऑप्टिकल इंटरफ़ेस | |
| फाइबर इंटरफ़ेस | सिम्प्लेक्स एलसी |
| संचरण दूरी | 550m-20Km |
| वेवलेंथ | 1310एनएम/1550एनएम |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट: 1 वीपीपी, न्यूनतम 0.5 वीपीपी, अधिकतम 1.5 वीपीपी |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| विभेदक लाभ (10% ～90% एपीएल) | <1% |
| एसडीआई प्रारूप समर्थन | 625/25 पाल |
| 525/29.97 एनटीएससी, 525/23.98 एनटीएससी | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस / एम (एचडी-एसडीआई) |
| एसएमपीटीई425एम3जीबी/एस मैपिंग(3जी-एसडीआई) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस (3G-SDI) | |
| जानकारी | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | रिवर्स RS485 |
| आवृत्ति/दर समर्थन | मैक्स।RS485 . के लिए 57600bps |
| हिट | <10ˉ9 |
| विद्युतीय | |
| बिजली अनुकूलक | एसी 110 ~ 220 वी |
| बिजली की खपत | <15W |
| एलईडी सूचक | |
| एसडीआई ए/बी/सी/डी/ई/एफ/जी/एच | एसडीआई वीडियो |
| पीडब्लूआर | बिजली की आपूर्ति |
| यांत्रिक | |
| आयाम (एलएक्सडब्ल्यूएक्सएच) | 19 इंच 1यू (483 x 220 x 44.45 मिमी) |
| वज़न | 7KG/जोड़ी |
| झलार | एल्यूमिनियम केस |
| बढ़ते विकल्प | आला दर्जे का |
| पर्यावरण | |
| वर्किंग टेम्परेचर | -20℃～+70℃ |
| भंडारण तापमान | -40 ℃ ～ + 80 ℃ |
| कार्य आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
