उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE,FCC,RoHs
मॉडल संख्या: एलएनके-एम3जी-1वी1डी-20
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़े
मूल्य: negotiate
पैकेजिंग विवरण: एसडीआई फाइबर कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 3-6कार्य दिवस
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 10000जोड़े/दिन
डेटा प्रकार: |
पीछे की ओर RS485 (वैकल्पिक) |
परिचालन तापमान: |
-40°C~85°C |
भंडारण तापमान: |
-40°C~80°C |
बिजली की खपत: |
2 W (अधिकतम) |
शक्ति: |
5-15 वीडीसी |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ: |
270 मेगाहर्ट्ज ~ 12 गीगाहर्ट्ज |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 (मिमी) |
डेटा प्रकार: |
पीछे की ओर RS485 (वैकल्पिक) |
परिचालन तापमान: |
-40°C~85°C |
भंडारण तापमान: |
-40°C~80°C |
बिजली की खपत: |
2 W (अधिकतम) |
शक्ति: |
5-15 वीडीसी |
ऑप्टिकल ट्रांसमिशन बैंडविड्थ: |
270 मेगाहर्ट्ज ~ 12 गीगाहर्ट्ज |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 (मिमी) |
उद्योग स्तर की अति-विस्तृत तापमान सीमा (-20°C~+70°C), विभिन्न वातावरणों के अनुकूल;
अवलोकन

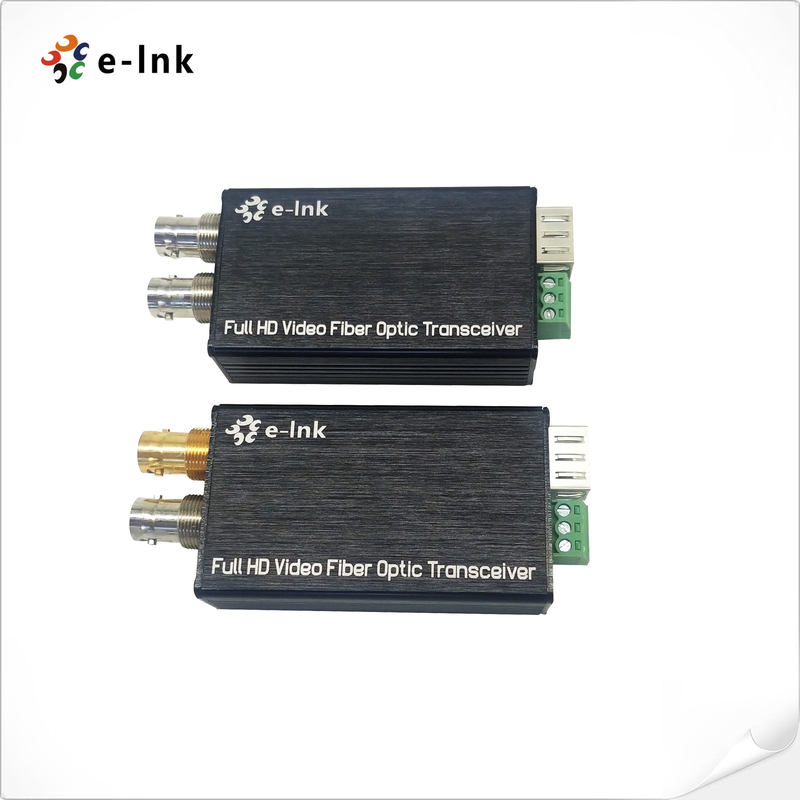

LNK-M3G-1V सीरीज़ मिनी-टाइप 3G/HD-SDI फाइबर कन्वर्टर 1 चैनल 3G/HD-SDI वीडियो का समर्थन करता है
(ऑडियो एम्बेडेड) & टैली या रिवर्स RS485 सिग्नल फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित, और निगरानी
3G/HD-SDI लूप आउटपुट पर स्थानीय रूप से सिग्नल। फाइबर कन्वर्टर्स पर ई-लिंक 3G/HD-SDI वीडियो शामिल है
एक ट्रांसमीटर और एक रिसीवर 1080 पी 3जी/एचडी-एसडीआई सिग्नल के लिए।
तकनीकी सूचकांक
| फाइबर ऑप्टिकल इंटरफेस | |
| फाइबर इंटरफेस | सिम्पलेक्स एलसी |
| संचरण दूरी | 550 मीटर-20 किलोमीटर |
| तरंगदैर्ध्य | 1310nm/1550nm |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट:1Vpp, न्यूनतम 0.5Vpp, अधिकतम 1.5Vpp |
| वीडियो बिट्स दर | अधिकतम 3.2Gb/s |
| अंतर लाभ (10%~90% एपीएल) | < 1% |
| एसडीआई प्रारूप समर्थन | 625/25 PAL |
| 525/29.97 NTSC, 525/23.98 NTSC | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| 1080 पी 23.98/24/30/50/60 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई), 1.485 जीबीपीएस/एम ((एचडी-एसडीआई) |
| SMPTE425M3Gb/s मैपिंग ((3G-SDI) | |
| SMPTE424M 3Gb/s सीरियल इंटरफ़ेस ((3G-SDI) | |
| डेटा | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | टैली या रिवर्स RS485 |
| आवृत्ति/दर समर्थन |
RS422 के लिए अधिकतम 115200 बीपीएस RS485 के लिए अधिकतम 57600 बीपीएस |
| बीईआर | <10 ¢9 |
| विद्युत | |
| पावर एडाप्टर | डीसी 5 ~ 25 वी |
| बिजली की खपत | <5W |
| एलईडी संकेतक | |
| एसडीआई | एसडीआई वीडियो |
| पी/टी | विद्युत आपूर्ति |
| मैकेनिकल | |
| आयाम (LxWxH) | 80 x 40 x 20 मिमी |
| वजन | 1 किलोग्राम प्रति जोड़ी |
| आवरण | एल्यूमीनियम केस |
| घुड़सवार विकल्प | डेस्कटॉप |
| पर्यावरण | |
| कार्य तापमान | -20°C+70°C |
| भंडारण तापमान | -40°C+80°C |
| कार्यशील आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
आवेदन
ऑर्डर करने की जानकारी
| मॉडल | विवरण |
| LNK-M3जी-1वी1टी-एमएम | मिनी प्रकार का 3जी-एसडीआई से फाइबर कन्वर्टर टली और लूप आउट के साथ, एमएमएफ, एलसी फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3जी-1V1D-MM | रिवर्स RS485 और लूप आउट के साथ मिनी प्रकार 3G-SDI फाइबर कन्वर्टर, MMF, LC फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V1T-20 | मिनी-प्रकार 3जी-एसडीआई फाइबर कनवर्टर के साथ टली और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 20 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V1D-20 | रिवर्स RS485 और लूप आउट के साथ मिनी प्रकार 3G-SDI फाइबर कन्वर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V1T-40 | मिनी-प्रकार 3जी-एसडीआई फाइबर कनवर्टर के साथ टैली और लूप आउट, एसएमएफ, एलसी फाइबर कनेक्टर 40 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
| LNK-M3G-1V1D-40 | रिवर्स आरएस485 और लूप आउट के साथ मिनी-टाइप 3 जी-एसडीआई फाइबर कन्वर्टर, एसएमएफ, एलसी फाइबर कनेक्टर 40 किमी, ट्रांसमीटर और रिसीवर सहित जोड़े द्वारा उपयोग किया जाता है |
