उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: एलएनके-एमएचडी-1वी सीरीज
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक इकाई
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: फाइबर मीडिया कनवर्टर मानक पैकेज
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000 पीसी / माह
फाइबर इंटरफेस: |
सिम्प्लेक्स एलसी |
संचरण दूरी: |
550मी-20किमी |
वेवलेंथ: |
1310एनएम/1550एनएम |
बिजली अनुकूलक: |
डीसी 5 ~ 25 वी |
बिजली की खपत: |
<5W |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 मिमी |
फाइबर इंटरफेस: |
सिम्प्लेक्स एलसी |
संचरण दूरी: |
550मी-20किमी |
वेवलेंथ: |
1310एनएम/1550एनएम |
बिजली अनुकूलक: |
डीसी 5 ~ 25 वी |
बिजली की खपत: |
<5W |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 मिमी |

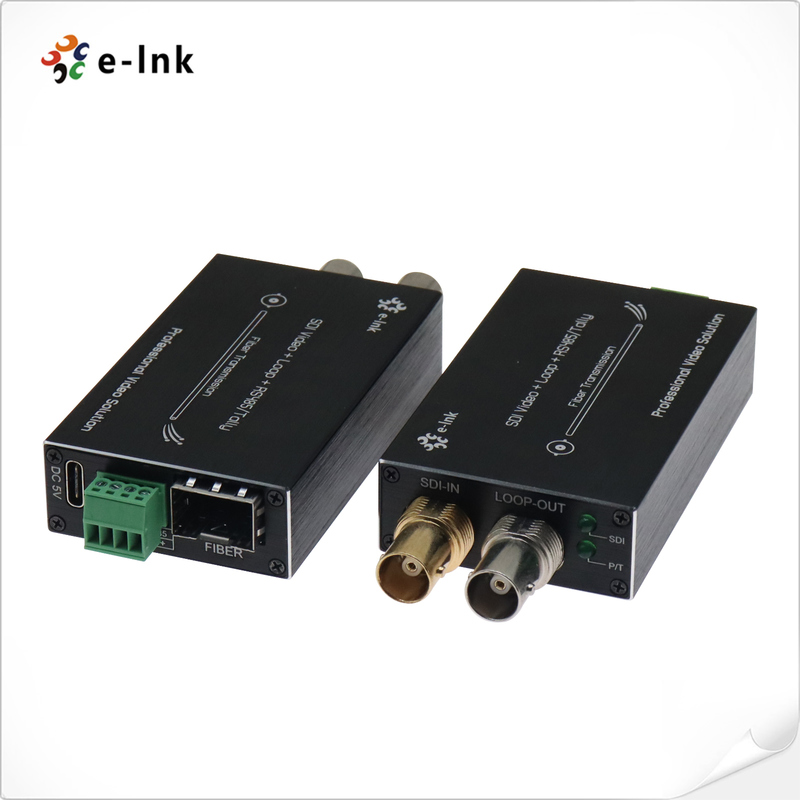

SFP ट्रांसीवर टैली या रिवर्स RS485 के साथ मिनी साइज HD SDI फाइबर कन्वर्टर
एसडीआई फाइबर कनवर्टरलाभ
अवलोकन
LNK-MHD-1V सीरीज मिनी-टाइप HD-SDI फाइबर कन्वर्टर 1-चैनल HD-SDI वीडियो (ऑडियो एम्बेडेड) और फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित टैली या रिवर्स RS485 सिग्नल का समर्थन करता है, और HD-SDI लूप आउटपुट पर स्थानीय रूप से सिग्नल की निगरानी करता है। .
आदेश की जानकारी
| नमूना | विवरण |
| एलएनके-एमएचडी-1वी1टी-एमएम | टैली और लूप आउट के साथ फाइबर कन्वर्टर के लिए मिनी-टाइप एचडी-एसडीआई, एमएमएफ, एलसी फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-एमएचडी-1वी1डी-एमएम | मिनी-टाइप एचडी-एसडीआई से फाइबर कनवर्टर रिवर्स आरएस 485 और लूप आउट, एमएमएफ, एलसी फाइबर कनेक्टर 500 मीटर, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-एमएचडी-1V1T-20 | टैली और लूप आउट के साथ फाइबर कन्वर्टर के लिए मिनी-टाइप एचडी-एसडीआई, एसएमएफ, एलसी फाइबर कनेक्टर 20 किमी, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-एमएचडी-1V1D-20 | रिवर्स RS485 और लूप आउट के साथ फाइबर कन्वर्टर के लिए मिनी-प्रकार HD-SDI, SMF, LC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-एमएचडी-1V1T-40 | टैली और लूप आउट के साथ फाइबर कन्वर्टर के लिए मिनी-टाइप एचडी-एसडीआई, एसएमएफ, एलसी फाइबर कनेक्टर 40KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
| एलएनके-एमएचडी-1वी1डी-40 | रिवर्स RS485 और लूप आउट के साथ फाइबर कन्वर्टर के लिए मिनी-टाइप एचडी-एसडीआई, एसएमएफ, एलसी फाइबर कनेक्टर 40KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
विशेष विवरण
| फाइबर ऑप्टिकल इंटरफ़ेस | |
| फाइबर इंटरफ़ेस | सिम्प्लेक्स एलसी |
| संचरण दूरी | 550m-20Km |
| वेवलेंथ | 1310एनएम/1550एनएम |
| वीडियो | |
| वीडियो इंटरफ़ेस | बीएनसी |
| वीडियो इनपुट/आउटपुट प्रतिबाधा | 75Ω |
| वीडियो इनपुट/आउटपुट वोल्टेज | विशिष्ट: 1 वीपीपी, न्यूनतम 0.5 वीपीपी, अधिकतम 1.5 वीपीपी |
| वीडियो बिट्स दर | अधिकतम 1.48Gb/s |
| विभेदक लाभ (10% ～90% एपीएल) | <1% |
| एसडीआई प्रारूप समर्थन | 625/25 पाल |
| 525/29.97 एनटीएससी, 525/23.98 एनटीएससी | |
| 720p50, 720p59.94 | |
| 1080i 23/24/30/50/59.94 | |
| वीडियो एसडीआई मानक | 270 एमबीपीएस (एसडी-एसडीआई) |
| 1.485 जीबीपीएस (एचडी-एसडीआई) | |
| जानकारी | |
| भौतिक इंटरफ़ेस | औद्योगिक मानक पेंच टर्मिनल |
| डेटा प्रकार | टैली या रिवर्स RS485 |
| आवृत्ति/दर समर्थन |
मैक्स।RS422 . के लिए 115200bps मैक्स।RS485 . के लिए 57600bps |
| हिट | <10ˉ9 |
| विद्युतीय | |
| बिजली अनुकूलक | डीसी 5 ~ 25 वी |
| बिजली की खपत | <5W |
| एलईडी सूचक | |
| एसडीआई | एसडीआई वीडियो |
| पी/टी | बिजली की आपूर्ति |
| यांत्रिक | |
| आयाम (एलएक्सडब्ल्यूएक्सएच) | 80 x 40 x 20 मिमी |
| वज़न | 1KG/जोड़ी |
| झलार | एल्यूमिनियम केस |
| बढ़ते विकल्प | डेस्कटॉप |
| पर्यावरण | |
| वर्किंग टेम्परेचर | -20℃～+70℃ |
| भंडारण तापमान | -40 ℃ ～ + 80 ℃ |
| कार्य आर्द्रता | 0~95% |
| एमटीबीएफ | ≥100000 घंटे |
