उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: LNK-M12G-1V1T1D-20
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: एसडीआई फाइबर कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 5-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 जोड़े/माह
कीवर्ड: |
12G SDI फाइबर ऑप्टिक ट्रांसमीटर रिसीवर |
संकल्प सीमा: |
3840*2160@60 हर्ट्ज |
तथ्य प्रकार: |
बैकवर्ड टैली और RS485 |
उत्पादन: |
BNC पर 1 x 12G-SDI लूप-आउट |
मामला: |
एल्यूमिनियम आवरण |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 (मिमी) |
कीवर्ड: |
12G SDI फाइबर ऑप्टिक ट्रांसमीटर रिसीवर |
संकल्प सीमा: |
3840*2160@60 हर्ट्ज |
तथ्य प्रकार: |
बैकवर्ड टैली और RS485 |
उत्पादन: |
BNC पर 1 x 12G-SDI लूप-आउट |
मामला: |
एल्यूमिनियम आवरण |
आयाम (एलएक्सडब्ल्यूएक्सएच): |
80 x 40 x 20 (मिमी) |
फाइबर ऑप्टिक ट्रांसीवर मिनी 12G SDI वीडियो कन्वर्टर टैली और बैकवर्ड RS485 . के साथ
12G-SDI फाइबर ऑप्टिकल कनवर्टर लाभ
प्रत्येक एसडीआई चैनल में 8-चैनल ऑडियो एम्बेडेड शामिल है
सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल समकारी
► सीधे 12G/6G/3G-SDI कैमरा सिस्टम के साथ संगत
लंबी संचरण क्षमता कम से कम 10 किमी (6.2 मील), 80 किमी . तक
मैंटैली और बैकवर्ड RS485 का समर्थन करता है
4K*2K(3840*2160@60Hz),1080P,1080I,720P को सपोर्ट करता है।
तकनीकी सूचकांक
|
प्रारूप |
ST-2082-1(12G), ST-2081-1(6G), ST-424(3G), ST-292(HD) और ST-259(SD) का समर्थन करता है |
|
अनुकूल |
DVB-ASI और AES10 (MADI) के साथ संगत |
|
इनपुट |
बीएनसी . पर 1 x 12जी-एसडीआई |
|
उत्पादन |
1 एक्स एलसी ऑप्टिकल फाइबर |
|
BNC पर 1 x 12G-SDI लूप-आउट |
|
|
समर्थित संकल्प |
एचडीटीवी 4के*2के, 1080पी, 1080आई, 720पी |
|
संकल्प सीमा |
3840*2160@60 हर्ट्ज |
|
इनपुट केबल विनिर्देश: |
70m@12G एसडीआई बेल्डेन 1694ए |
|
आउटपुट केबल विनिर्देश |
70m@12G एसडीआई बेल्डेन 1694ए |
|
डेटा प्रकार |
बैकवर्ड टैली |
|
डेटा प्रकार |
पिछड़ा RS485 |
|
ऑप्टिकल ट्रांसमिशन बैंडविड्थ |
270 मेगाहर्ट्ज (12GHz) |
|
शक्ति |
5-15 वीडीसी |
|
बिजली की खपत |
2 डब्ल्यू (अधिकतम) |
|
आयाम (एलएक्सडब्ल्यूएक्सएच) |
80 x 40 x 20 (मिमी) |
|
भंडारण तापमान |
-40 ℃ ～80 ℃ |
अवलोकन

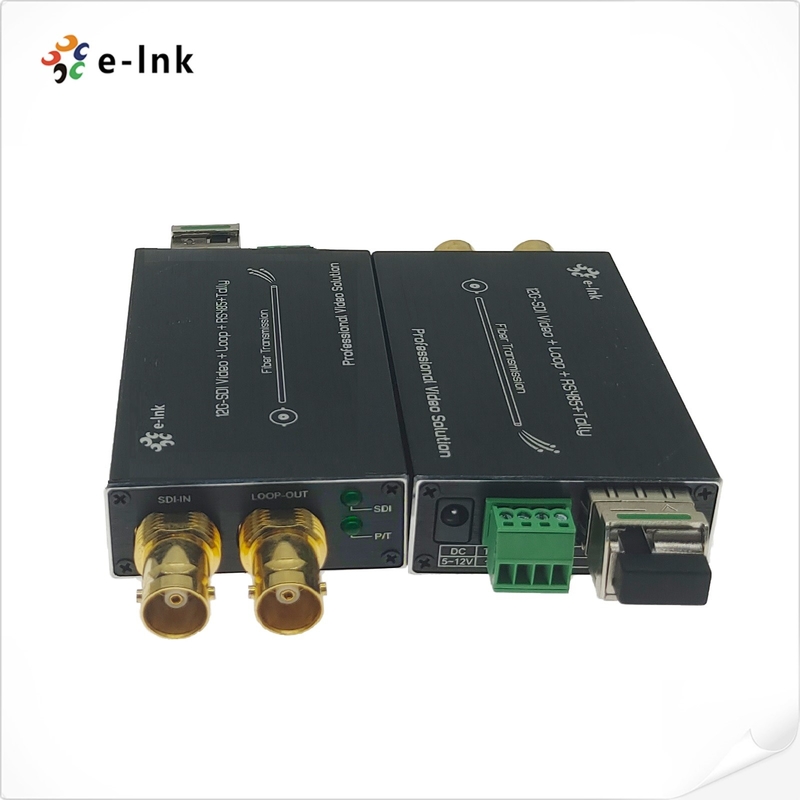

LNK-M12G-1V1T1D सीरीज मिनी-टाइप 12G-SDI फाइबर कन्वर्टर 1Ch 12G वीडियो (ऑडियो एम्बेडेड), 1Ch टैली सिग्नल और 1Ch बैकवर्ड RS485 को फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित करता है, और 12G लूप आउटपुट पर स्थानीय रूप से सिग्नल की निगरानी करता है।फाइबर कन्वर्टर्स पर ई-लिंक 12G वीडियो में HDTV 4K*2K(3840*2160@60Hz), 1080P,1080I, 720P के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है।
आदेश की जानकारी
|
आदर्श |
विवरण |
|
LNK-M12G-1V1T1D-20 |
टैली के साथ फाइबर कन्वर्टर के लिए मिनी-टाइप 12G-SDI, रिवर्स RS485 और लूप आउट, SMF, LC फाइबर कनेक्टर 20KM, ट्रांसमीटर और रिसीवर सहित, जोड़े द्वारा उपयोग किया जाता है |
