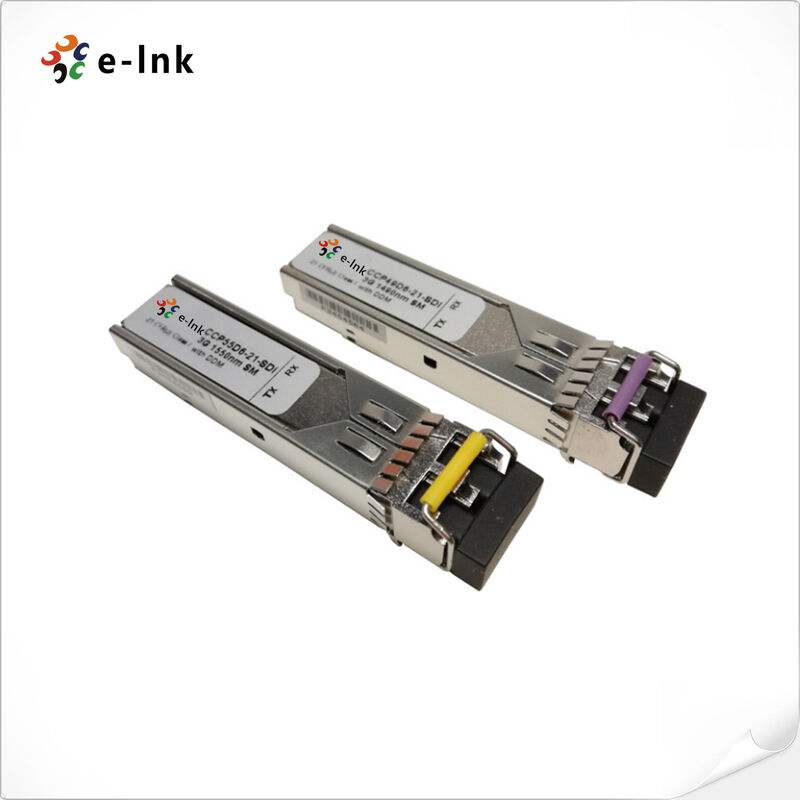

एचडी-एसडीआई सीडब्ल्यूडीएम एसएफपी ऑप्टिकल ट्रांससीवर 1270-1610nm 20 किमी एमएसए अनुरूप

मॉडल: LNK-CWDM-SFP1G-XX20

उत्पाद विवरण और अवलोकन

एचडी-एसडीआई सीडब्ल्यूडीएम 1270~1610nm 20 किमी डिजिटल वीडियो एसएफपी ऑप्टिकल ट्रांससीवर (एमएसए) विश्वसनीय,

पेशेवर प्रसारण और निगरानी अनुप्रयोगों के लिए उच्च घनत्व वीडियो संचरण।

ऑप्टिकल ट्रांससीवर 1270nm से 1610nm तक पूर्ण 18 तरंग दैर्ध्य CWDM स्पेक्ट्रम का समर्थन करता है, जिससे

मौजूदा एकल-मोड फाइबर बुनियादी ढांचे का कुशल उपयोग। डेटा दरों पर स्थिर संचालन के लिए डिज़ाइन किया गया

50 एमबीपीएस से 1.485 जीबीपीएस तक, मॉड्यूल एसडीआई पैथोलॉजिकल पैटर्न को संसाधित करते समय मजबूत सिग्नल अखंडता सुनिश्चित करता है,

एसएमपीटीई 259एम, एसएमपीटीई 344एम और एसएमपीटीई 292एम अनुरूप वीडियो सिग्नल के लिए लगातार प्रदर्शन की गारंटी।

लचीली तैनाती के लिए डिज़ाइन किया गया यह डिजिटल वीडियो एसएफपी ट्रांससीवर 20

1.5Gbps सिग्नल की गुणवत्ता बनाए रखते हुए, इसे महानगरीय और परिसर-व्यापी वीडियो के लिए आदर्श बनाता है।

गर्म-प्लग करने योग्य एसएफपी फॉर्म फैक्टर प्रसारण की एक विस्तृत श्रृंखला के साथ सीधा एकीकरण सुनिश्चित करता है

उन्नत डीएफबी ट्रांसमीटर प्रौद्योगिकी

सटीक तरंग दैर्ध्य स्थिरता प्रदान करता है, जबकि I2C इंटरफ़ेस के माध्यम से निर्मित डिजिटल निदान वास्तविक समय की अनुमति देता है

प्रदर्शन निगरानी और प्रणाली प्रबंधन।

सुरक्षित संचालन के लिए प्रमाणित, यह ऑप्टिकल ट्रांससीवर

पेशेवर वातावरण. सीडब्ल्यूडीएम तरंग दैर्ध्य विभाजन क्षमता महत्वपूर्ण बैंडविड्थ विस्तार की अनुमति देता है

अतिरिक्त फाइबर स्थापना की आवश्यकता के बिना, प्रसारकों के लिए एक लागत प्रभावी समाधान प्रदान करता है, प्रणाली

यह ट्रांससीवर उच्च परिभाषा निगरानी के लिए विशेष रूप से उपयुक्त है।

प्रणाली, बहु-चैनल प्रसारण वितरण, दूरस्थ शिक्षा नेटवर्क और घटना उत्पादन सेटअप जहां

मध्यवर्ती दूरी पर विश्वसनीय, उच्च गुणवत्ता वाले वीडियो प्रसारण की आवश्यकता है।

मुख्य विशेषताएं

• प्रसारण वीडियो मानकों का अनुपालन
  पेशेवर वीडियो प्रसारण अनुप्रयोगों के लिए SMPTE 297-2006 विनिर्देशों के साथ पूरी तरह संगत

• उच्च-परिभाषा डेटा दर समर्थन
  एसडी-एसडीआई और एचडी-एसडीआई संकेतों के लिए 50 एमबीपीएस से 1.485 जीबीपीएस तक की गति से काम करता है

• अनुकूलित दूरी संचरण
  एचडी-एसडीआई दरों पर सिंगल-मोड फाइबर पर 20 किमी तक विश्वसनीय वीडियो ट्रांसमिशन प्रदान करता है

• मजबूत सिग्नल प्रोसेसिंग क्षमता
  एसडीआई और एचडी-एसडीआई प्रारूपों के लिए पैथोलॉजिकल पैटर्न समर्थन के साथ सिग्नल अखंडता बनाए रखता है

• पूर्ण स्पेक्ट्रम सीडब्ल्यूडीएम तरंग दैर्ध्य समर्थन
  पूर्ण 1270nm से 1610nm CWDM स्पेक्ट्रम को कवर करने वाला 18-चैनल DFB ट्रांसमीटर

• गर्म-प्लग करने योग्य मॉड्यूलर डिजाइन
  उद्योग मानक एसएफपी पदचिह्न लचीली स्थापना और रखरखाव की अनुमति देता है

• सार्वभौमिक सहकार्यता
  निर्बाध उपकरण एकीकरण के लिए एसएफपी एमएसए विनिर्देशों के साथ पूरी तरह से संगत

• उन्नत प्रणाली निदान
  वास्तविक समय में प्रदर्शन निगरानी के लिए I2C इंटरफेस के माध्यम से सुलभ डिजिटल नैदानिक कार्य

• कुशल विद्युत प्रणाली
  ऊर्जा कुशल संचालन के लिए कम बिजली की खपत के साथ एकल +3.3V बिजली आपूर्ति

• विस्तारित थर्मल प्रदर्शन
  0°C से +70°C तक के ऑपरेटिंग केस तापमान रेंज स्थिर पर्यावरण अनुकूलन सुनिश्चित करता है

• पर्यावरण सुरक्षा प्रमाणन
  अंतर्राष्ट्रीय सुरक्षा मानकों को पूरा करने वाला RoHS अनुरूप और सीसा मुक्त निर्माण

तकनीकी विनिर्देश और सूचकांक

ऑर्डर करने की जानकारी

अनुप्रयोग परिदृश्य

• उच्च घनत्व प्रसारण सुविधा के संकेत वितरण

• मेट्रोपॉलिटन एचडी निगरानी और निगरानी नेटवर्क

• मल्टी-कैम्पस वीडियो दूरस्थ शिक्षा प्रणाली

• व्यावसायिक कार्यक्रम उत्पादन और लाइव प्रसारण

• सीडब्ल्यूडीएम आधारित वीडियो नेटवर्क क्षमता का विस्तार
