उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: LNK-CWDM-SFP3G-XX60
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$175-US$189
पैकेजिंग विवरण: एसएफपी ट्रांसीवर मॉड्यूल मानक कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100 पीसीएस/महीना
आधार - सामग्री दर: |
3 जीबी/एस |
फाइबर प्रकार: |
एसएमएफ |
मैक्स। दूरी: |
60 कि.मी |
वज़न: |
0.025 किग्रा |
परिचालन तापमान: |
0 ° C से 70 ° C (32 ° F से 158 ° F) |
भंडारण तापमान: |
-40 ° C से 85 ° C (-40 ° F से 185 ° F) |
आधार - सामग्री दर: |
3 जीबी/एस |
फाइबर प्रकार: |
एसएमएफ |
मैक्स। दूरी: |
60 कि.मी |
वज़न: |
0.025 किग्रा |
परिचालन तापमान: |
0 ° C से 70 ° C (32 ° F से 158 ° F) |
भंडारण तापमान: |
-40 ° C से 85 ° C (-40 ° F से 185 ° F) |

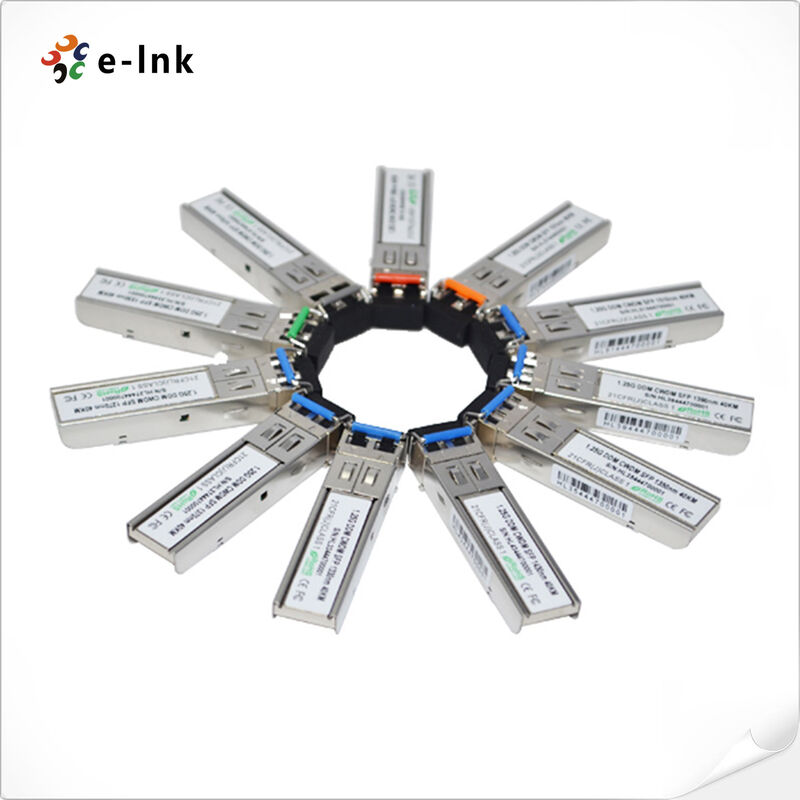

3G-SDI CWDM SFP ऑप्टिकल ट्रांससीवर 1270-1610nm 60km MSA अनुरूप
विवरण: फॉर्म फैक्टर
उत्पाद विवरण और अवलोकन
3G-SDI CWDM 1270~1610nm 60km डिजिटल वीडियो SFP ऑप्टिकल ट्रांससीवर (MSA) एक
अत्याधुनिक समाधान प्रस्तुत करता है जो विस्तारित-रेंज पेशेवर वीडियो ट्रांसमिशन के लिए है, जो असाधारण
अभूतपूर्व दूरी पर प्रदर्शन प्रदान करता है। यह उच्च-प्रदर्शन MSA-अनुरूप ऑप्टिकल ट्रांससीवर
1270nm से 1610nm तक पूर्ण 18-तरंगदैर्ध्य CWDM स्पेक्ट्रम का समर्थन करता है, जो कुशल
मौजूदा सिंगल-मोड फाइबर इन्फ्रास्ट्रक्चर पर बैंडविड्थ गुणन को सक्षम करता है। मजबूत संचालन के लिए इंजीनियर
50Mbps से 2.97Gbps तक डेटा दरों पर, मॉड्यूल जटिल SDI रोग संबंधी पैटर्न को संसाधित करते समय बेहतर सिग्नल अखंडता बनाए रखता है, जो SMPTE 259M, SMPTE 344M, SMPTE के लिए विश्वसनीय प्रदर्शन सुनिश्चित करता है
292M, और SMPTE 424M अनुरूप वीडियो सिग्नल मांग वाले प्रसारण वातावरण में।
उन्नत ऑप्टिकल तकनीक की विशेषता, यह डिजिटल वीडियो SFP ट्रांससीवर असाधारण ट्रांसमिशन प्राप्त करता है
60 किलोमीटर तक की दूरी, जबकि पूर्ण 3Gbps सिग्नल गुणवत्ता बनाए रखता है, जो एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करता है
लंबी दूरी की वीडियो कनेक्टिविटी में। हॉट-प्लग करने योग्य SFP फॉर्म फैक्टर प्रसारण के साथ निर्बाध एकीकरण सुनिश्चित करता है
राउटर, वीडियो एक्सटेंडर, और मीडिया रूपांतरण उपकरण, जबकि सटीक-ट्यून किए गए DFB ट्रांसमीटर तकनीक
विभिन्न पर्यावरणीय परिस्थितियों में स्थिर तरंगदैर्ध्य प्रदर्शन प्रदान करता है। I2C इंटरफ़ेस के माध्यम से एकीकृत डिजिटल डायग्नोस्टिक्स
निगरानी वास्तविक समय प्रदर्शन ट्रैकिंग और सक्रिय रखरखाव क्षमताओं को सक्षम करती है,
मिशन-क्रिटिकल प्रसारण संचालन के लिए आवश्यक।
FDA/CDRH और IEC-60825 सुरक्षा मानकों के अनुरूप क्लास I लेजर उत्पादों के रूप में प्रमाणित, यह ऑप्टिकल ट्रांससीवर
विशेष सुरक्षा उपायों की आवश्यकता के बिना सुरक्षित संचालन की गारंटी देता है। विस्तारित 60km पहुंच इसे विशेष रूप से बनाती है
महानगरीय-क्षेत्र वीडियो नेटवर्क, वितरित कैंपस प्रसारण सिस्टम, और बड़े पैमाने पर इवेंट उत्पादन के लिए उपयुक्त
जिसके लिए लंबी दूरी के सिग्नल ट्रांसमिशन की आवश्यकता होती है। यह समाधान प्रसारकों और सिस्टम इंटीग्रेटर्स को मौजूदा को अधिकतम करने में सक्षम बनाता है
फाइबर इन्फ्रास्ट्रक्चर, जबकि विस्तारित दूरी पर प्रसारण-ग्रेड वीडियो गुणवत्ता प्राप्त करना, नए बेंचमार्क स्थापित करना
अगली पीढ़ी के प्रसारण और पेशेवर AV अनुप्रयोगों में लागत प्रभावी, उच्च-प्रदर्शन वीडियो परिवहन के लिए।
मुख्य विशेषताएं बुलेट्स
पेशेवर वीडियो मानक अनुपालन
प्रसारण-ग्रेड वीडियो ट्रांसमिशन के लिए SMPTE 297-2006 विनिर्देशों के साथ पूरी तरह से संगत
वाइड बैंडविड्थ ऑपरेशन रेंज
SD-SDI, HD-SDI और 3G-SDI मानकों में 50 Mbps से 2.97 Gbps तक डेटा दरों का समर्थन करता है
विस्तारित दूरी ट्रांसमिशन
3G-SDI दरों पर सिंगल-मोड फाइबर पर 60km तक विश्वसनीय वीडियो ट्रांसमिशन प्राप्त करता है
व्यापक सिग्नल अखंडता
सभी प्रमुख SDI प्रारूपों के लिए रोग संबंधी पैटर्न समर्थन के साथ मजबूत प्रदर्शन बनाए रखता है
मल्टी-वेवलेंथ CWDM तकनीक
पूर्ण 1270nm से 1610nm CWDM स्पेक्ट्रम को कवर करने वाला 18-तरंगदैर्ध्य DFB ट्रांसमीटर
हॉट-स्वैपेबल इंस्टॉलेशन
मानक SFP फॉर्म फैक्टर निर्बाध हॉट-प्लग करने योग्य संचालन और रखरखाव को सक्षम करता है
उद्योग मानक इंटरऑपरेबिलिटी
यूनिवर्सल संगतता के लिए SFP MSA विनिर्देशों के साथ पूरी तरह से संगत
वास्तविक समय प्रदर्शन निगरानी
व्यापक सिस्टम प्रबंधन के लिए I2C इंटरफ़ेस के माध्यम से डिजिटल डायग्नोस्टिक फ़ंक्शन
कुशल बिजली प्रबंधन
अनुकूलित कम बिजली खपत डिजाइन के साथ सिंगल +3.3V बिजली आपूर्ति
विस्तारित थर्मल ऑपरेशन
0°C से +70°C तक की विस्तृत ऑपरेटिंग केस तापमान रेंज स्थिर प्रदर्शन सुनिश्चित करती है
पर्यावरण सुरक्षा अनुपालन
सुरक्षित परिनियोजन के लिए OHS आवश्यकताओं और लीड-फ्री विनिर्माण मानकों को पूरा करता है
तकनीकी विनिर्देश और सूचकांक
मानक:
|
INF-8074i SFP (स्मॉल फॉर्म फैक्टर प्लग करने योग्य) ट्रांससीवर |
ट्रांससीवर के लिए SFF-8472 डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस |
|
SMPTE 259M-2008 SDTV डिजिटल सिग्नल/डेटा सीरियल डिजिटल इंटरफ़ेस (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps सिग्नल/डेटा सीरियल इंटरफ़ेस (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mbps सीरियल डिजिटल इंटरफ़ेस |
|
|
SMPTE 424M-2006 3Gbps सिग्नल/डेटा सीरियल इंटरफ़ेस (3G-SDI) |
|
|
Pa |
|
|
rt नंबरLNK-CWDM-SFP3G-XX60 |
फॉर्म फैक्टर |
|
वीडियो SFP ट्रांससीवर |
D |
|
igital डायग्नोस्टिक मॉनिटरिंग (DDM)3 |
Gb/s W |
|
ave लेंथ1 |
270~1610nmF |
|
iber प्रकारS |
upport डिफ़ॉल्ट रूप सेअधिकतम दूरी |
|
60 किमी |
O |
|
ptical घटकD |
igital डायग्नोस्टिक मॉनिटरिंग (DDM)APDट्रांसमीटर पावर |
|
-2 ~4 dBm |
E |
|
xtinction अनुपात>5 dB |
रिसीवर संवेदनशीलता |
|
< -28 dBm |
R |
|
eceiver ओवरलोड> |
-10 dBmकनेक्टर |
|
डुप्लेक्स LC |
D |
|
igital डायग्नोस्टिक मॉनिटरिंग (DDM)S |
upport डिफ़ॉल्ट रूप सेवज़न |
|
0.025Kg |
ऑपरेटिंग तापमान |
|
0°C से 70°C (32°F से 158°F) |
भंडारण तापमान |
|
-40°C से 85°C (-40°F से 185°F) |
A |
|
pplicationSMPTE 424M (2.97Gb/s) |
SMPTE 292M (1.485Gb/s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
3G-SDI/HD-SDI/SD-SDI फाइबर कनवर्टर |
|
|
उच्च-घनत्व डिजिटल वीडियो राउटर और स्विच |
|
|
प्रसारण कैमरे, HD कैमरा या मॉनिटर सिस्टम |
|
|
MTBF |
|
|
> 200,000 घंटे |
आदेश देने की जानकारी |
मॉडल
|
विवरण |
LNK-CWDM-SFP3G-2760 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1270nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-2960 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1290nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-3160 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1310nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-3360 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1330nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-3560 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1350nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-3760 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1370nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-3960 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1390nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-4160 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1410nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-4360 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1430nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-4560 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1450nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-4760 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1470nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-4960 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1490nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-5160 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1510nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-5360 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1530nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-5560 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1550nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-5760 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1570nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-5960 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1590nm, 60km, LC, DDMI, MSA |
LNK-CWDM-SFP3G-6160 |
|
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1610nm, 60km, LC, DDMI, MSA |
अनुप्रयोग परिदृश्य |
लंबी दूरी के प्रसारण सिग्नल ट्रांसमिशन सिस्टम
महानगरीय क्षेत्र नेटवर्क वीडियो वितरण
बड़े कैंपस वीडियो निगरानी नेटवर्क
रिमोट उत्पादन और बाहरी प्रसारण
CWDM-आधारित फाइबर क्षमता विस्तार परियोजनाएं
