उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: एलएनके-सीडब्ल्यूडीएम-एसएफपी3जी-XX40
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$155-US$169
पैकेजिंग विवरण: एसएफपी ट्रांसीवर मॉड्यूल मानक कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100 पीसीएस/महीना
भाग संख्या: |
एलएनके-सीडब्ल्यूडीएम-एसएफपी3जी-XX40 |
आधार - सामग्री दर: |
3 जीबी/एस |
बनाने का कारक: |
वीडियो एसएफपी ट्रांसीवर |
फाइबर प्रकार: |
एसएमएफ |
योजक: |
द्वैध एलसी |
एमटीबीएफ: |
> 200,000 बजे |
भाग संख्या: |
एलएनके-सीडब्ल्यूडीएम-एसएफपी3जी-XX40 |
आधार - सामग्री दर: |
3 जीबी/एस |
बनाने का कारक: |
वीडियो एसएफपी ट्रांसीवर |
फाइबर प्रकार: |
एसएमएफ |
योजक: |
द्वैध एलसी |
एमटीबीएफ: |
> 200,000 बजे |

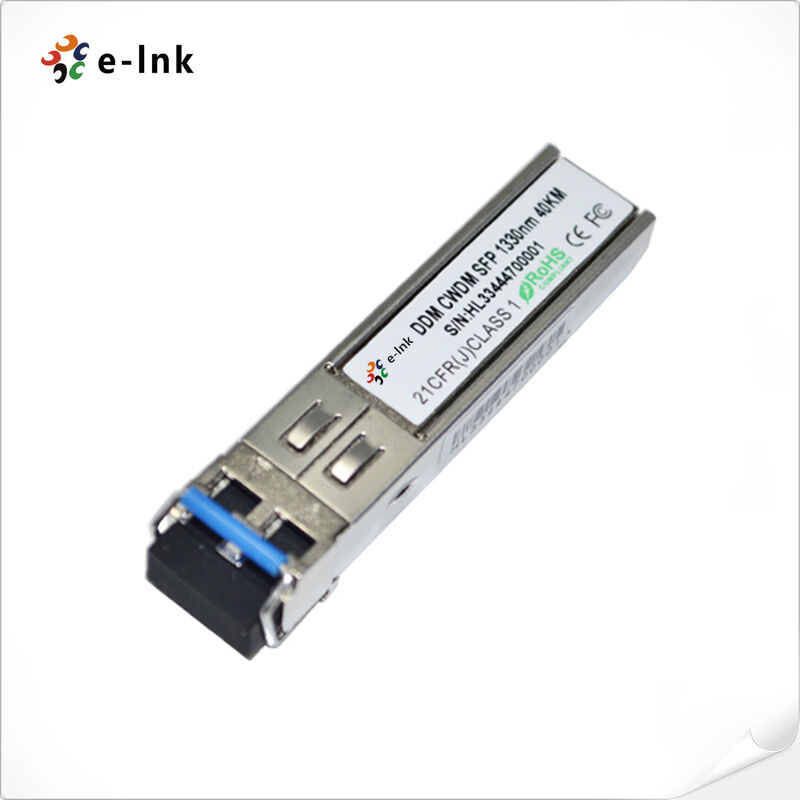

3G-SDI CWDM SFP ऑप्टिकल ट्रांससीवर 1270-1610nm 40km डिजिटल वीडियो MSA
मॉडल: LNK-CWDM-SFP3G-XX40
उत्पाद विवरण और अवलोकन
3G-SDI CWDM 1270~1610nm 40km डिजिटल वीडियो SFP ऑप्टिकल ट्रांससीवर एक उच्च-
प्रदर्शन फाइबर ऑप्टिक समाधान का प्रतिनिधित्व करता है जो बैंडविड्थ-कुशल वीडियो ट्रांसमिशन सिस्टम के लिए डिज़ाइन किया गया है। यह
MSA-अनुपालक ट्रांससीवर मॉड्यूल सभी पर व्यापक 3G-SDI सिग्नल ट्रांसमिशन का समर्थन करता है
1270nm से 1610nm तक 18 CWDM तरंग दैर्ध्य, अतिरिक्त फाइबर की आवश्यकता के बिना मौजूदा फाइबर का महत्वपूर्ण विस्तार सक्षम करता है
बुनियादी ढांचे की क्षमता। मॉड्यूल मजबूत बनाए रखता है
50Mbps से 2.97Gbps तक की डेटा दरों के साथ प्रदर्शन, यहां तक कि विश्वसनीय संचालन सुनिश्चित करता है
चुनौतीपूर्ण SDI रोग संबंधी पैटर्न को संसाधित करते समय।
सख्त उद्योग मानकों को पूरा करने के लिए इंजीनियर, यह ऑप्टिकल ट्रांससीवर असाधारण सिग्नल प्रदान करता है
SMPTE 259M, SMPTE 344M, SMPTE 292M, और SMPTE 424M सीरियल इंटरफेस के लिए अखंडता
सिंगल-मोड फाइबर पर 40 किलोमीटर की अधिकतम ट्रांसमिशन दूरी प्राप्त करना। कॉम्पैक्ट
SFP फॉर्म फैक्टर विभिन्न वीडियो ट्रांसमिशन उपकरणों में लचीले परिनियोजन विकल्प प्रदान करता है,
जिसमें SDI एक्सटेंडर, वीडियो राउटर और मीडिया कन्वर्टर्स शामिल हैं। मॉड्यूल का परिष्कृत लेजर
प्रौद्योगिकी पूरे CWDM स्पेक्ट्रम में लगातार प्रदर्शन सुनिश्चित करती है, जिससे यह आदर्श बन जाता है
प्रसारण और पेशेवर वीडियो में घने तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग अनुप्रयोगों के लिए
वातावरण।
FDA/CDRH और IEC-60825 सुरक्षा मानकों के अनुसार क्लास I लेजर उत्पादों के रूप में प्रमाणित,
यह ट्रांससीवर विभिन्न स्थापना परिदृश्यों में सुरक्षित संचालन की गारंटी देता है। उन्नत डिजाइन
तापमान-स्थिर लेजर घटकों को शामिल करता है जो सटीक तरंग दैर्ध्य सटीकता बनाए रखते हैं
विभिन्न पर्यावरणीय परिस्थितियों में। यह विश्वसनीयता मॉड्यूल को विशेष रूप से उपयुक्त बनाती है
प्रसारण सुविधाओं, बाहरी प्रसारण वाहनों, खेल स्थलों और निगरानी प्रणालियों के लिए
विस्तारित दूरी पर उच्च-घनत्व वीडियो ट्रांसमिशन की आवश्यकता होती है। CWDM तकनीक का लाभ उठाकर, उपयोगकर्ता
अपने मौजूदा फाइबर क्षमता को प्रभावी ढंग से गुणा कर सकते हैं, जबकि सिग्नल गुणवत्ता और विश्वसनीयता बनाए रखते हैं
मिशन-क्रिटिकल वीडियो अनुप्रयोगों के लिए आवश्यक है, इस ट्रांससीवर को एक इष्टतम समाधान के रूप में स्थापित करना
बैंडविड्थ-बाधित वातावरण में वीडियो ट्रांसमिशन क्षमताओं का विस्तार करने के लिए।
मुख्य विशेषताएं बुलेट्स
SMPTE मानकों का अनुपालन
पेशेवर वीडियो ट्रांसमिशन के लिए SMPTE 297-2006 विनिर्देशों के साथ पूरी तरह से संगत
वाइड बैंडविड्थ ऑपरेशन
SD-SDI, HD-SDI और 3G-SDI अनुप्रयोगों के लिए 50 Mbps से 2.97 Gbps तक की डेटा दरों का समर्थन करता है
विस्तारित पहुंच ट्रांसमिशन
3G-SDI दरों पर सिंगल-मोड फाइबर पर 40km तक विश्वसनीय वीडियो ट्रांसमिशन प्रदान करता है
मजबूत सिग्नल प्रोसेसिंग
सभी SDI मानकों के लिए रोग संबंधी पैटर्न समर्थन के साथ सिग्नल अखंडता बनाए रखता है
CWDM तरंग दैर्ध्य लचीलापन
1270nm से 1610nm स्पेक्ट्रम को कवर करने वाला 18-तरंग दैर्ध्य DFB ट्रांसमीटर
हॉट-प्लग करने योग्य डिज़ाइन
सिस्टम शटडाउन के बिना आसान स्थापना और प्रतिस्थापन को सक्षम करने वाला मानक SFP पदचिह्न
उद्योग मानक संगतता
व्यापक अंतरसंचालनीयता के लिए SFP MSA विनिर्देशों के साथ पूरी तरह से अनुपालक
उन्नत निगरानी क्षमताएं
वास्तविक समय प्रदर्शन निगरानी के लिए I2C इंटरफ़ेस के माध्यम से सुलभ डिजिटल नैदानिक कार्य
कुशल बिजली डिजाइन
अनुकूलित कम बिजली की खपत के साथ सिंगल +3.3V बिजली आपूर्ति
विस्तारित तापमान संचालन
स्थिर प्रदर्शन के लिए 0 डिग्री सेल्सियस से +70 डिग्री सेल्सियस तक ऑपरेटिंग केस तापमान रेंज
पर्यावरण अनुपालन
OHS आवश्यकताओं और लीड-फ्री विनिर्माण मानकों को पूरा करता है
तकनीकी विनिर्देश और सूचकांक
|
मानक: |
INF-8074i SFP (स्मॉल फॉर्म फैक्टर प्लग करने योग्य) ट्रांससीवर |
|
ट्रांससीवर के लिए SFF-8472 डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस |
|
|
SMPTE 259M-2008 SDTV डिजिटल सिग्नल/डेटा सीरियल डिजिटल इंटरफ़ेस (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps सिग्नल/डेटा सीरियल इंटरफ़ेस (HD-SDI) |
|
|
SMPTE 344M-2000 540 Mbps सीरियल डिजिटल इंटरफ़ेस |
|
|
SMPTE 424M-2006 3Gbps सिग्नल/डेटा सीरियल इंटरफ़ेस (3G-SDI) |
|
|
Part नंबर |
LNK-CWDM-SFP3G-XX40 |
|
फॉर्म फैक्टर |
वीडियो SFP ट्रांससीवर |
|
Data दर |
3 Gb/s |
|
Wavelength |
1270~1610nm |
|
Fiber प्रकार |
SMF |
|
अधिकतम दूरी |
40 किमी |
|
Optical घटक |
DFB/PIN |
|
ट्रांसमीटर पावर |
-2 ~3 dBm |
|
Extinction अनुपात |
>6 डीबी |
|
रिसीवर संवेदनशीलता |
< -20 dBm |
|
Receiver ओवरलोड |
>-3 dBm |
|
कनेक्टर |
डुप्लेक्स एलसी |
|
Digital डायग्नोस्टिक मॉनिटरिंग (DDM) |
Sडिफ़ॉल्ट के रूप में समर्थन |
|
वज़न |
0.025Kg |
|
ऑपरेटिंग तापमान |
0 डिग्री सेल्सियस से 70 डिग्री सेल्सियस (32 डिग्री फ़ारेनहाइट से 158 डिग्री फ़ारेनहाइट) |
|
भंडारण तापमान |
-40 डिग्री सेल्सियस से 85 डिग्री सेल्सियस (-40 डिग्री फ़ारेनहाइट से 185 डिग्री फ़ारेनहाइट) |
|
Application |
SMPTE 424M (2.97Gb/s) |
|
SMPTE 292M (1.485Gb/s) |
|
|
SMPTE 259M (270/360Mb/s) |
|
|
3G-SDI/HD-SDI/SD-SDI फाइबर कनवर्टर |
|
|
उच्च घनत्व वाले डिजिटल वीडियो राउटर और स्विच |
|
|
प्रसारण कैमरे, एचडी कैमरा या मॉनिटर सिस्टम |
|
|
MTBF |
> 200,000 घंटे |
आदेश देने की जानकारी
|
मॉडल |
विवरण |
|
LNK-CWDM-SFP3G-2740 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-2940 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3140 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3340 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3540 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3740 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3940 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4140 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4340 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4540 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4740 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4940 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5140 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5340 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5540 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5740 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5940 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-6140 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1610nm, 40km, LC, DDMI, MSA |
अनुप्रयोग परिदृश्य
प्रसारण सुविधा फाइबर ऑप्टिक बुनियादी ढांचे का विस्तार
लंबी दूरी की 3G-SDI वीडियो ट्रांसमिशन सिस्टम
CWDM-आधारित वीडियो नेटवर्क क्षमता गुणन
रिमोट उत्पादन और बाहरी प्रसारण कनेक्टिविटी
उच्च घनत्व वाले वीडियो रूटिंग और वितरण सिस्टम
