उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001
मॉडल संख्या: LNK-IRS93 श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: US$79-US$99
पैकेजिंग विवरण: औद्योगिक फाइबर ऑप्टिक कनवर्टर मानक कार्टन पैकेजिंग
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100pcs/महीना
फाइबर कनेक्टर: |
एससी मानक, एसटी / एफसी / एलसी वैकल्पिक |
मानक: |
ईआईए / टीआईए आरएस232/485/422 |
धारावाहिक दूरी: |
Rs232: 15 मीटर, rs485/422: 1000 मीटर |
दर: |
अधिकतम 2 एमबीपीएस |
स्थैतिक संरक्षण: |
15 केवी विद्युत स्थैतिक निर्वहन (ईएसडी) संरक्षण |
वृद्धि संरक्षण: |
1500W/SEC सर्ज प्रोटेक्शन |
फाइबर कनेक्टर: |
एससी मानक, एसटी / एफसी / एलसी वैकल्पिक |
मानक: |
ईआईए / टीआईए आरएस232/485/422 |
धारावाहिक दूरी: |
Rs232: 15 मीटर, rs485/422: 1000 मीटर |
दर: |
अधिकतम 2 एमबीपीएस |
स्थैतिक संरक्षण: |
15 केवी विद्युत स्थैतिक निर्वहन (ईएसडी) संरक्षण |
वृद्धि संरक्षण: |
1500W/SEC सर्ज प्रोटेक्शन |

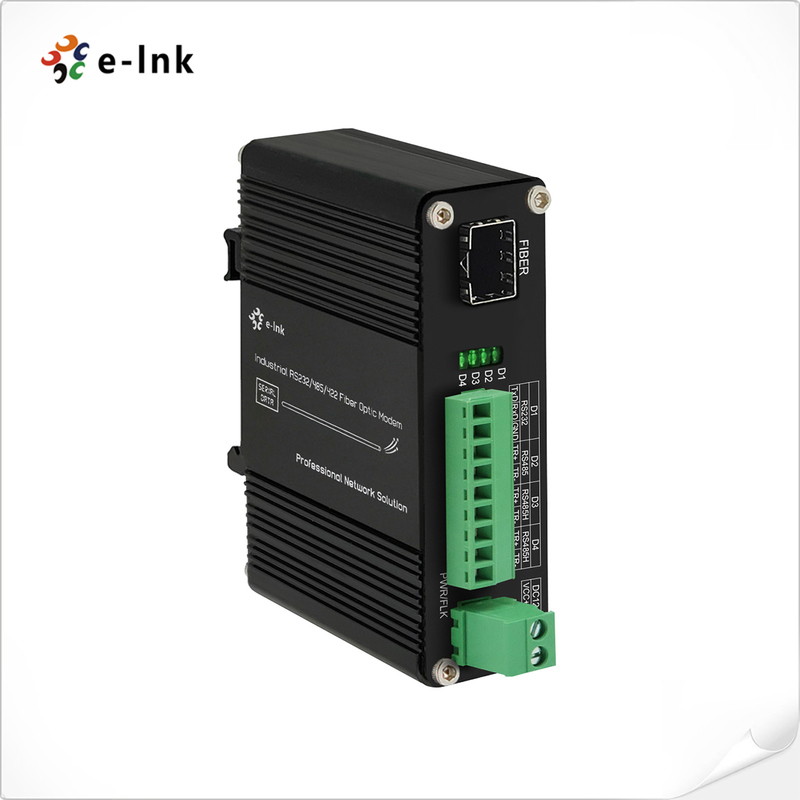

औद्योगिक RS232 RS485 RS422 फाइबर ऑप्टिक मोडेम कनवर्टर 2Mbps 80km DMX512 DIN रेल
मॉडल: LNK-IRS93 श्रृंखला
उत्पाद विवरण और अवलोकन
औद्योगिक सीरियल RS232/RS485/RS422 फाइबर ऑप्टिक मोडेम मजबूत प्रोटोकॉल प्रदान करता है
कठोर वातावरण में मिशन-क्रिटिकल सीरियल संचार के लिए रूपांतरण। यह औद्योगिक-
ग्रेड मीडिया कनवर्टर निर्बाध रूप से मानक RS232, RS485, और RS422 विद्युत को बदलता है
सिग्नल ऑप्टिकल फाइबर ट्रांसमिशन में, प्रभावी रूप से सीरियल संचार दूरी का विस्तार करता है
मल्टीमोड फाइबर पर 2km तक और सिंगल-मोड फाइबर ऑप्टिक केबल का उपयोग करके 80km तक। कार्यान्वयन
फाइबर ऑप्टिक तकनीक पूरी तरह से सामान्य औद्योगिक संचार चुनौतियों को समाप्त करती है
जिसमें विद्युत चुम्बकीय हस्तक्षेप, ग्राउंड लूप मुद्दे और बिजली से प्रेरित क्षति शामिल हैं
जो आमतौर पर पारंपरिक तांबे आधारित सीरियल कनेक्शन को प्रभावित करते हैं।
विशेष रूप से औद्योगिक स्वचालन अनुप्रयोगों के लिए इंजीनियर, यह फाइबर मोडेम महत्वपूर्ण रूप से
अपने उन्नत ऑप्टिकल अलगाव तकनीक के माध्यम से डेटा संचार विश्वसनीयता को बढ़ाता है
जो जुड़े उपकरणों के बीच पूर्ण विद्युत पृथक्करण प्रदान करता है। कठोर
धातु आवास और विस्तृत ऑपरेटिंग तापमान रेंज में स्थिर प्रदर्शन सुनिश्चित करते हैं
कारखाने के स्वचालन, प्रक्रिया नियंत्रण प्रणाली और में सामना की जाने वाली मांग की स्थिति
आउटडोर औद्योगिक प्रतिष्ठानों। डिवाइस RS422 के लिए फुल-डुप्लेक्स संचार का समर्थन करता है
और RS232 प्रोटोकॉल जबकि RS485 के लिए मजबूत मल्टी-ड्रॉप नेटवर्क क्षमता बनाए रखता है
नेटवर्क, जो इसे पॉइंट-टू-पॉइंट और मल्टी-पॉइंट सीरियल संचार दोनों के लिए उपयुक्त बनाता है
टोपोलॉजी।
यह बहुमुखी फाइबर ऑप्टिक मोडेम कई औद्योगिक क्षेत्रों में आदर्श अनुप्रयोग पाता है
जिसमें PLC और DCS सिस्टम एकीकरण, SCADA नेटवर्क विस्तार, भवन स्वचालन शामिल हैं
नियंत्रण, और परिवहन सिग्नल प्रबंधन प्रणाली। इसका प्लग-एंड-प्ले इंस्टॉलेशन की आवश्यकता है
मौजूदा सीरियल उपकरण में कोई कॉन्फ़िगरेशन परिवर्तन नहीं, जबकि पारदर्शी प्रोटोकॉल रूपांतरण
बिना पैकेट हानि या विलंबता मुद्दों के पूर्ण डेटा अखंडता बनाए रखता है। समाधान प्रदान करता है
औद्योगिक ऑपरेटरों के साथ एक सुरक्षित, हस्तक्षेप-मुक्त सीरियल संचार विकल्प जो
नेटवर्क विश्वसनीयता में नाटकीय रूप से सुधार करता है जबकि रखरखाव लागत को कम करता है
विद्युत रूप से शोर वातावरण में पारंपरिक तांबे के सीरियल केबल प्रतिष्ठानों से जुड़ा हुआ है।
मुख्य विशेषताएं बुलेट्स
शून्य-कॉन्फ़िगरेशन ऑपरेशन
हॉट-प्लग करने की क्षमता के साथ वास्तविक प्लग-एंड-प्ले इंस्टॉलेशन, जिसके लिए कोई सॉफ़्टवेयर कॉन्फ़िगरेशन या बॉड दर सेटिंग्स की आवश्यकता नहीं होती है
विस्तारित फाइबर ऑप्टिक ट्रांसमिशन
मल्टीमोड फाइबर पर 2km तक या सिंगल-मोड फाइबर ऑप्टिक केबल के माध्यम से 80km तक द्वि-दिशात्मक सीरियल संचार विस्तार
मल्टी-प्रोटोकॉल सीरियल इंटरफ़ेस
0 से 2Mbps तक डेटा दरों के साथ RS232, RS485 और RS422 प्रोटोकॉल के लिए EIA/TIA मानकों के अनुरूप
पूरी तरह से पारदर्शी डेटा ट्रांसमिशन
स्वचालित बॉड दर अनुकूलन के साथ पूर्ण प्रोटोकॉल पारदर्शिता, मौजूदा उपकरणों के साथ निर्बाध एकीकरण सुनिश्चित करना
DMX512 लाइटिंग कंट्रोल संगतता
पेशेवर स्टेज लाइटिंग और मनोरंजन अनुप्रयोगों में उच्च गति DMX512 प्रोटोकॉल ट्रांसमिशन के लिए अनुकूलित
लचीला बढ़ते विकल्प
मानक DIN-रेल माउंटिंग और वॉल-माउंट कॉन्फ़िगरेशन दोनों के लिए बहुमुखी स्थापना समर्थन
बढ़ी हुई विद्युत सुरक्षा
कठोर विद्युत वातावरण में विश्वसनीय संचालन के लिए एकीकृत वृद्धि सुरक्षा और इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) परिरक्षण
व्यापक स्थिति निगरानी
पावर, डेटा गतिविधि और फाइबर लिंक स्थिति का वास्तविक समय संकेत प्रदान करने वाले मल्टी-फ़ंक्शन डायग्नोस्टिक एलईडी
औद्योगिक तापमान रेंज
चरम वातावरण तैनाती के लिए -40°C से 75°C (-40°F से 176°F) तक कठोर परिचालन क्षमता
तकनीकी विनिर्देश और सूचकांक
|
मॉडल |
LNK-IRS93 श्रृंखला |
|
फाइबर कनेक्टर |
SC मानक, ST/FC/LC वैकल्पिक |
|
फाइबर दूरी |
50/125um MMF: 2Km, 62.5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km |
|
सीरियल इंटरफ़ेस |
औद्योगिक टर्मिनल |
|
सिग्नल पोर्ट |
1Ch RS232 - 1Mbps 1Ch R485 - 1Mbps 2Ch RS485H- 2Mbps 2Ch RS485H को 1Ch हाई स्पीड RS422 में समूहीकृत किया जा सकता है |
|
|
EIA /TIA RS232/485/422 |
|
सीरियल दूरी |
RS232: 15 मीटर, RS485/422: 1000 मीटर |
|
दर |
अधिकतम 2Mbps |
|
RS-232 |
TXD, RXD, GND - द्वि-दिशात्मक |
|
RS-485 |
D+, D-, GND - द्वि-दिशात्मक |
|
बिजली की आपूर्ति |
DC12~48V |
|
पावर दर |
<5W |
|
स्थैतिक सुरक्षा |
15KV इलेक्ट्रिक स्थैतिक डिस्चार्ज (ESD) सुरक्षा |
|
वृद्धि संरक्षण |
1500W/sec वृद्धि संरक्षण |
|
ऑपरेशन तापमान |
-25°C से +75°C |
|
भंडारण तापमान |
-40°C से +85°C |
|
भंडारण आर्द्रता |
5%~90% गैर-अवरोही |
|
आयाम |
95(L)*70(W)*29(H) मिमी |
|
वज़न |
0.25kg/pcs |
आदेश जानकारी
|
मॉडल |
विवरण |
|
LNK-IRS93-SFP |
औद्योगिक सीरियल RS232/RS485/RS422 SFP पोर्ट के साथ |
|
LNK-IRS93-SCMM |
औद्योगिक सीरियल RS232/RS485/RS422, SC MM 850nm, 550m |
|
LNK-IRS93-SC20 |
औद्योगिक सीरियल RS232/RS485/RS422, SC SM 1310nm, 20km |
|
माउंटिंग विकल्प |
► डिफ़ॉल्ट DIN-रेल ब्रैकेट स्थापित, वॉल माउंट ब्रैकेट शामिल है। |
|
पावर विकल्प |
► बिजली की आपूर्ति अलग से खरीदी जानी है |
