उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: ई-लिंक LNK-CWDM-SFP1G-XX40
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: $5-2579
पैकेजिंग विवरण: कार्टन पैकेजिंग
प्रसव के समय: 3-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000 जोड़े / महीना
बनाने का कारक: |
वीडियो एसएफपी ट्रांसीवर |
आधार - सामग्री दर: |
1.485 जीबी/एस |
वेवलेंथ: |
1270 ~ 1610nm |
वज़न: |
0.025 किग्रा |
परिचालन तापमान: |
0 ° C से 70 ° C (32 ° F से 158 ° F) |
भंडारण तापमान: |
-40 ° C से 85 ° C (-40 ° F से 185 ° F) |
बनाने का कारक: |
वीडियो एसएफपी ट्रांसीवर |
आधार - सामग्री दर: |
1.485 जीबी/एस |
वेवलेंथ: |
1270 ~ 1610nm |
वज़न: |
0.025 किग्रा |
परिचालन तापमान: |
0 ° C से 70 ° C (32 ° F से 158 ° F) |
भंडारण तापमान: |
-40 ° C से 85 ° C (-40 ° F से 185 ° F) |
अवलोकन

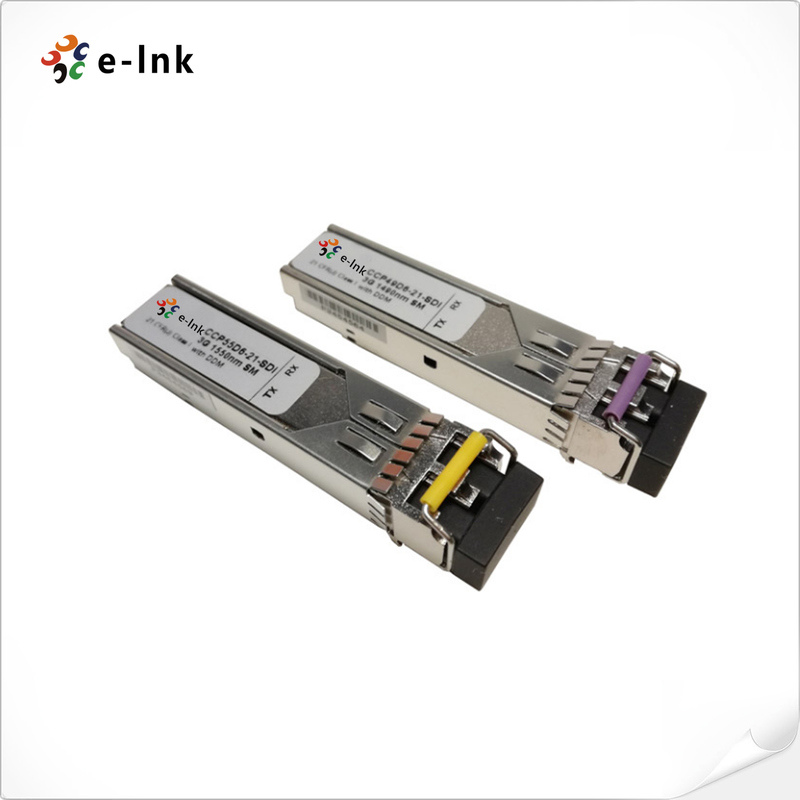

ई-लिंक LNK-CWDM-SFP1G-XX40 एक उच्च-प्रदर्शन, लागत-कुशल फाइबर ऑप्टिक समाधान है जिसे लंबी दूरी की HD-SDI वीडियो ट्रांसमिशन सिस्टम के लिए डिज़ाइन किया गया है। यह उन्नत CWDM SFP ट्रांससीवर मॉड्यूल 50Mbps से 1.485Gbps तक की डेटा दरों पर असाधारण सिग्नल अखंडता प्रदान करता है, जो मांग वाले SDI रोग संबंधी पैटर्न को संसाधित करते समय भी विश्वसनीय प्रदर्शन बनाए रखता है।
मल्टी-सोर्स एग्रीमेंट (MSA) मानकों के अनुरूप, यह ट्रांससीवर विभिन्न होस्ट उपकरणों के साथ व्यापक संगतता सुनिश्चित करता है, जबकि व्यापक SMPTE 259M, 344M और 292M सीरियल इंटरफ़ेस मानकों का समर्थन करता है। मॉड्यूल एकल-मोड फाइबर इन्फ्रास्ट्रक्चर पर 40 किमी तक की विस्तारित ट्रांसमिशन दूरी प्राप्त करता है, जो इसे महानगरीय क्षेत्रों और बड़े कैंपस वातावरण में वितरित वीडियो सिस्टम को जोड़ने के लिए आदर्श बनाता है।
1270nm से 1610nm तक सभी 18 CWDM चैनलों में पूर्ण तरंगदैर्ध्य कवरेज की विशेषता, यह अभिनव समाधान अतिरिक्त फाइबर तैनाती की आवश्यकता के बिना मौजूदा ऑप्टिकल नेटवर्क के महत्वपूर्ण बैंडविड्थ विस्तार को सक्षम बनाता है। यह तरंगदैर्ध्य लचीलापन सिस्टम इंटीग्रेटर्स और प्रसारण इंजीनियरों को कुशल तरंगदैर्ध्य विभाजन मल्टीप्लेक्सिंग तकनीक के माध्यम से अपने फाइबर इन्फ्रास्ट्रक्चर निवेश को अधिकतम करने की अनुमति देता है।
ट्रांससीवर का परिष्कृत डिज़ाइन गुणवत्ता वाले ऑप्टिकल घटकों को शामिल करता है जो मांग वाले पेशेवर वीडियो अनुप्रयोगों में स्थिर प्रदर्शन की गारंटी देते हैं। विशेष रूप से प्रसारण सुविधाओं, महानगरीय सुरक्षा निगरानी नेटवर्क और बड़े पैमाने पर दूरी सीखने की प्रणालियों के लिए उपयुक्त, यह HD-SDI समाधान प्रसारण-ग्रेड सिग्नल गुणवत्ता और बढ़ी हुई ट्रांसमिशन विश्वसनीयता प्रदान करता है जहां विस्तारित पहुंच और लागत-प्रभावशीलता महत्वपूर्ण आवश्यकताएं हैं।
विशेषताएँ
विस्तारित पहुंच ट्रांसमिशन
समर्थन करता है लंबी दूरी का HD-SDI ट्रांसमिशन तक 40km से अधिक एकल-मोड फाइबर, सक्षम करना महानगरीय-क्षेत्र वीडियो कनेक्टिविटी के लिए वितरित निगरानी प्रणाली
व्यापक मानक अनुपालन
बनाए रखता है SMPTE 297-2006 संगतता मजबूत के साथ रोग संबंधी पैटर्न समर्थन दोनों के लिए SD-SDI और HD-SDI सिग्नल प्रारूप
उन्नत ऑप्टिकल आर्किटेक्चर
एकीकृत करता है 18-तरंगदैर्ध्य CWDM DFB ट्रांसमीटर प्रौद्योगिकी, प्रदान करना घना तरंगदैर्ध्य मल्टीप्लेक्सिंग में 1270-1610nm स्पेक्ट्रम
बुद्धिमान सिस्टम निगरानी
विशेषताएँ I2C-आधारित डिजिटल डायग्नोस्टिक्स के लिए वास्तविक समय प्रदर्शन निगरानी, तापमान ट्रैकिंग, और ऑप्टिकल पावर प्रबंधन
यूनिवर्सल संगतता
सुनिश्चित करता है निर्बाध अंतरसंचालनीयता के माध्यम से SFP MSA अनुपालन के साथ हॉट-प्लग करने योग्य डिज़ाइन के लिए लचीला सिस्टम एकीकरण
पर्यावरण स्थिरता
के साथ निर्मित RoHS अनुरूप, सीसा रहित घटक समर्थन करना विस्तारित तापमान संचालन से 0°C से +70°C
पावर दक्षता
पर संचालित होता है एकल +3.3V बिजली आपूर्ति के साथ अनुकूलित कम बिजली की खपत, कम करना परिचालन लागत और थर्मल लोड
विश्वसनीय प्रदर्शन
बनाए रखता है स्थिर सिग्नल गुणवत्ता में पूर्ण डेटा दर सीमा से 50Mbps से 1.485Gbps, सुनिश्चित करना संगत वीडियो प्रदर्शन
अनुप्रयोग परिदृश्य
महानगरीय प्रसारण नेटवर्क
सक्षम करता है महानगरीय क्षेत्रों में में मल्टी-स्टूडियो HD वीडियो इंटरकनेक्शन, समर्थन करना कार्यक्रम वितरण और योगदान लिंक के साथ 40km फाइबर ट्रांसमिशन और CWDM तरंगदैर्ध्य मल्टीप्लेक्सिंग
बड़े पैमाने पर सुरक्षा निगरानी
सुविधाएँ शहर-व्यापी निगरानी प्रणाली एकीकरण, संचारित करना एकल फाइबर इन्फ्रास्ट्रक्चर से अधिक एकाधिक HD कैमरा फ़ीड के लिए महत्वपूर्ण बुनियादी ढांचा सुरक्षा और सार्वजनिक सुरक्षा निगरानी
कैंपस वीडियो वितरण
समर्थन करता है कॉर्पोरेट परिसरों में मल्टी-बिल्डिंग वीडियो नेटवर्क और शैक्षिक संस्थान, वितरित करना HD सामग्री के साथ विस्तारित पहुंच के लिए दूरी सीखना और उद्यम संचार
परिवहन निगरानी प्रणाली
सक्षम करता है राजमार्ग यातायात प्रबंधन और रेलवे निगरानी नेटवर्क, प्रदान करना विश्वसनीय वीडियो ट्रांसमिशन के लिए बुद्धिमान परिवहन प्रणाली के साथ रोग संबंधी पैटर्न सहनशीलता
प्रसारण योगदान लिंक
सुविधाएँ स्टेडियम स्थानों से रिमोट उत्पादन फ़ीड से प्रसारण केंद्र, बनाए रखना सिग्नल अखंडता से अधिक लंबी दूरी के फाइबर कनेक्शन के साथ नैदानिक निगरानी
सरकारी सुरक्षा नेटवर्क
समर्थन करता है सैन्य अड्डों के लिए सुरक्षित वीडियो ट्रांसमिशन और सरकारी सुविधाएं, सुनिश्चित करना सिग्नल विश्वसनीयता के माध्यम से विद्युत अलगाव और बढ़ी हुई ट्रांसमिशन दूरी
चिकित्सा इमेजिंग नेटवर्क
सक्षम करता है उच्च-रिज़ॉल्यूशन चिकित्सा वीडियो के लिए मल्टी-हॉस्पिटल टेलीमेडिसिन, प्रदान करना नैदानिक-गुणवत्ता ट्रांसमिशन के साथ कम विलंबता और त्रुटि मुक्त प्रदर्शन
तकनीकी सूचकांक
|
मानक: |
INF-8074i SFP (स्मॉल फॉर्म फैक्टर प्लग गेबल) ट्रांससीवर |
|
ट्रांससीवर के लिए SFF-8472 डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस |
|
|
SMPTE 259M-2008 SDTV डिजिटल सिग्नल/डेटा सीरियल डिजिटल इंटरफ़ेस (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps सिग्नल/डेटा सीरियल इंटरफ़ेस (HD-SDI) |
|
|
SMPTE 344M-2000 540 एमबीपीएस सीरियल डिजिटल इंटरफ़ेस |
|
|
Part नंबर |
LNK-CWDM-SFP1G-XX40 |
|
फॉर्म फैक्टर |
वीडियो एसएफपी ट्रांससीवर |
|
Data दर |
1.485 Gb/s |
|
Wave लेंथ |
1270~1610nm |
|
Fiber प्रकार |
SMF |
|
अधिकतम दूरी |
40 किमी |
|
Optical घटक |
DFB/PIN |
|
ट्रांसमीटर पावर |
-5~0 dBm |
|
Extinction अनुपात |
>9dB |
|
रिसीवर संवेदनशीलता |
< -25 dBm |
|
Receiver ओवरलोड |
>-3 dBm |
|
कनेक्टर |
डुप्लेक्स एलसी |
|
Digital डायग्नोस्टिक मॉनिटरिंग (DDM) |
Support डिफ़ॉल्ट रूप से |
|
वज़न |
0.025Kg |
|
ऑपरेटिंग तापमान |
0°C से 70°C (32°F से 158°F) |
|
भंडारण तापमान |
-40°C से 85°C (-40°F से 185°F) |
|
Application |
SMPTE 292M (1.485Gb/s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
HD-SDI/SD-SDI फाइबर कनवर्टर |
|
|
उच्च घनत्व वाले डिजिटल वीडियो राउटर और स्विच |
|
|
प्रसारण कैमरे, HD कैमरा या मॉनिटर सिस्टम |
|
|
MTBF |
> 200,000 घंटे |
आदेश जानकारी
|
मॉडल |
विवरण |
|
LNK-CWDM-SFP1G-2740 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-2940 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3140 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3340 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3540 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3740 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3940 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4140 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4340 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4540 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4740 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4940 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5140 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5340 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5540 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5740 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5940 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-6140 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1610nm, 40km, LC, DDMI, MSA |
