उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ROHS,FCC,CE
मॉडल संख्या: ई-लिंक LNK-CWDM-SFP1G-XX20
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: $5-2579
पैकेजिंग विवरण: कार्टन पैकेजिंग
प्रसव के समय: 3-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000 जोड़े / महीना
बनाने का कारक: |
वीडियो एसएफपी ट्रांसीवर |
आधार - सामग्री दर: |
1.485 जीबी/एस |
वेवलेंथ: |
1270 ~ 1610nm |
वज़न: |
0.025 किग्रा |
परिचालन तापमान: |
0 ° C से 70 ° C (32 ° F से 158 ° F) |
भंडारण तापमान: |
-40 ° C से 85 ° C (-40 ° F से 185 ° F) |
बनाने का कारक: |
वीडियो एसएफपी ट्रांसीवर |
आधार - सामग्री दर: |
1.485 जीबी/एस |
वेवलेंथ: |
1270 ~ 1610nm |
वज़न: |
0.025 किग्रा |
परिचालन तापमान: |
0 ° C से 70 ° C (32 ° F से 158 ° F) |
भंडारण तापमान: |
-40 ° C से 85 ° C (-40 ° F से 185 ° F) |
अवलोकन

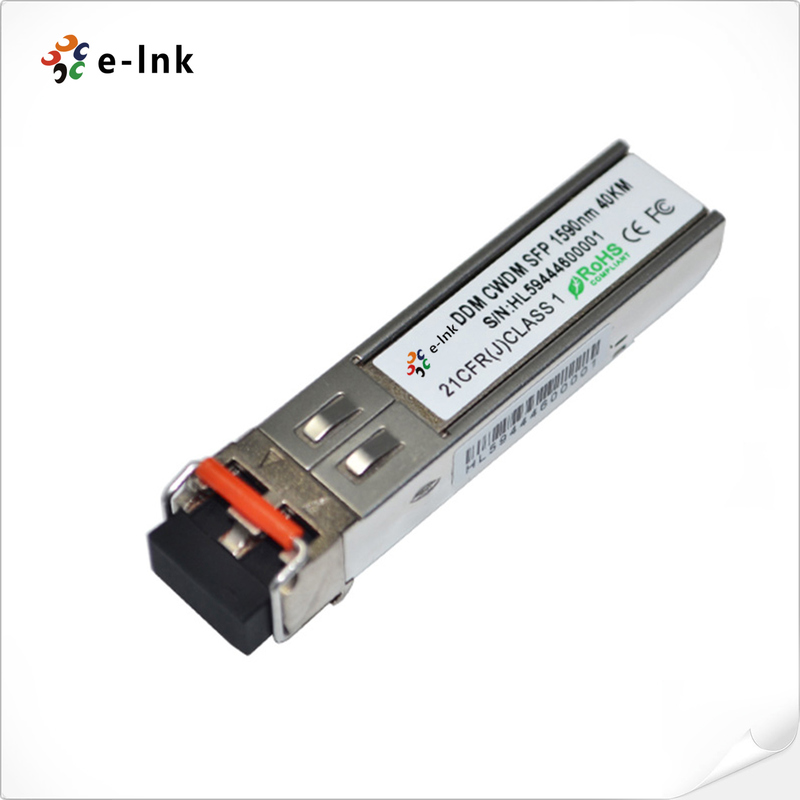

ई-लिंक LNK-CWDM-SFP1G-XX20 एक उच्च प्रदर्शन, लागत अनुकूलित फाइबर ऑप्टिक समाधान विशेष रूप से लंबी दूरी की HD-SDI वीडियो ट्रांसमिशन सिस्टम के लिए इंजीनियर का प्रतिनिधित्व करता है।यह उन्नत सीडब्ल्यूडीएम एसएफपी ट्रांससीवर मॉड्यूल 50 एमबीपीएस से 1 तक की डेटा दरों पर असाधारण संकेत अखंडता प्रदान करता है.485Gbps, विश्वसनीय प्रदर्शन को बनाए रखने के लिए भी जब मांग एसडीआई विकृति पैटर्न प्रसंस्करण.
मल्टी-सोर्स एग्रीमेंट (एमएसए) मानकों के अनुरूप, यह ट्रांससीवर व्यापक एसएमपीटीई 259 एम, 344 एम,और 292M सीरियल इंटरफेस मानकयह मॉड्यूल सिंगल-मोड फाइबर बुनियादी ढांचे पर 20 किमी तक की विस्तारित संचरण दूरी प्राप्त करता है।इसे परिसर के वातावरण और महानगरीय क्षेत्रों में वितरित वीडियो सिस्टम को जोड़ने के लिए आदर्श बनाता है.
1270nm से 1610nm तक सभी 18 CWDM चैनलों पर पूर्ण तरंग दैर्ध्य कवरेज की विशेषता,यह अभिनव समाधान अतिरिक्त फाइबर तैनाती की आवश्यकता के बिना मौजूदा ऑप्टिकल नेटवर्क के बैंडविड्थ का महत्वपूर्ण विस्तार करने में सक्षम बनाता हैयह तरंग दैर्ध्य लचीलापन सिस्टम इंटीग्रेटरों और प्रसारण इंजीनियरों को कुशल तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग प्रौद्योगिकी के माध्यम से अपने फाइबर बुनियादी ढांचे के निवेश को अधिकतम करने की अनुमति देता है।
ट्रांसीवर के परिष्कृत डिजाइन में गुणवत्ता वाले ऑप्टिकल घटक शामिल हैं जो मांग वाले पेशेवर वीडियो अनुप्रयोगों में स्थिर प्रदर्शन की गारंटी देते हैं।विशेष रूप से प्रसारण सुविधाओं के लिए उपयुक्त, सुरक्षा निगरानी नेटवर्क और दूरस्थ शिक्षा प्रणाली,यह एचडी-एसडीआई समाधान प्रसारण-ग्रेड सिग्नल गुणवत्ता और संचरण विश्वसनीयता प्रदान करता है जहां सिग्नल अखंडता और लागत प्रभावशीलता समान रूप से महत्वपूर्ण विचार हैं.
विशेषताएं
व्यापक मानकों का अनुपालन
के साथ पूरी तरह संगतSMPTE 297-2006 विनिर्देशऔर समर्थनवीडियो रोग संबंधी पैटर्नदोनों के लिएएसडी-एसडीआईऔरएचडी-एसडीआईप्रारूप
उन्नत ऑप्टिकल प्रौद्योगिकी
सम्मिलित18 तरंग दैर्ध्य CWDM DFB ट्रांसमीटरढकना1270nm से 1610nm स्पेक्ट्रम, सक्षमउच्च घनत्व तरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंगआवेदन
अनुकूलित ट्रांसमिशन प्रदर्शन
समर्थनव्यापक डेटा दरेंसे50 एमबीपीएस से 1.485 जीबीपीएस तकके साथ20 किमी की ट्रांसमिशन क्षमता, सुनिश्चित करनाविश्वसनीय एचडी वीडियो ट्रांसपोर्टलम्बी दूरी पर
बुद्धिमान निगरानी प्रणाली
विशेषताएंडिजिटल नैदानिक निगरानीके द्वाराआई2सी इंटरफेस, प्रदान करता हैवास्तविक समय में प्रदर्शन डेटाऔरसिस्टम स्थिति की जानकारी
ऊर्जा-कुशल डिजाइन
पर काम करता हैएकल +3.3V बिजली की आपूर्तिके साथअनुकूलित कम बिजली की खपत, को कम करनापरिचालन व्ययऔरथर्मल उत्पादन
लचीली स्थापना
गर्म-प्लग करने योग्य एसएफपी डिजाइनअनुमति देता हैमॉड्यूल की आसानी से प्रतिस्थापनऔरप्रणाली उन्नयनबिनासेवा में रुकावट
पर्यावरण अनुपालन
मिलनाRoHS अनुपालन मानकके साथसीसा रहित निर्माण, समर्थनपरिचालन तापमानसे0°C से +70°C
सार्वभौमिक संगतता
बनाए रखता हैएसएफपी एमएसए अनुपालनके लिएनिर्बाध एकीकरणके साथमानक एसएफपी पोर्टविभिन्नप्रसारण उपकरणऔरनेटवर्क बुनियादी ढांचा
अनुप्रयोग परिदृश्य
प्रसारण अवसंरचना की स्थापना
सक्षम करता हैमल्टी-चैनल एचडी वीडियो एग्रीगेशनमेंटेलीविजन प्रसारण सुविधाएँ, समर्थनएसडीआई संकेत का विस्तारसमाप्तसिंगल-मोड फाइबरके साथसीडब्ल्यूडीएम तरंग दैर्ध्य मल्टीप्लेक्सिंगके लिएस्टूडियो-ट्रांसमीटर लिंक
लाइव इवेंट प्रोडक्शन सिस्टम
सुविधाएंबहु-कैमरा एचडी प्रसारणके लिएखेल प्रसारणऔरसंगीत कार्यक्रम, प्रदान करता है20 किमी सिग्नल पहुंचके साथविकृति संबंधी पैटर्न का समर्थनके लिएविश्वसनीय उत्पादन कार्यप्रवाह
सुरक्षा निगरानी नेटवर्क
समर्थनउच्च परिभाषा वाली वीडियो निगरानीमेंमहत्वपूर्ण बुनियादी ढांचे की सुरक्षा, सक्षमकई कैमरा फ़ीडसमाप्तएकल फाइबर बुनियादी ढांचाके माध्यम सेतरंगदैर्ध्य विभाजन मल्टीप्लेक्सिंग
दूरस्थ शिक्षा वातावरण
प्रदान करता हैपूरे परिसर में वीडियो वितरणके लिएशैक्षणिक संस्थान, प्रसारित करनाएचडी शैक्षिक सामग्रीके साथविस्तारित पहुंच क्षमतापार करनाअनेक भवन
कॉर्पोरेट एवी सिस्टम
सक्षम करता हैएंटरप्राइज वीडियो नेटवर्किंगके लिएबोर्ड रूम की प्रस्तुतिऔरकॉर्पोरेट संचार, सुनिश्चित करनाप्रसारण-गुणवत्ता वाला एचडी प्रसारणके साथगर्म-प्लग करने योग्य लचीलापन
चिकित्सा इमेजिंग अनुप्रयोग
समर्थनउच्च-रिज़ॉल्यूशन चिकित्सा वीडियोके लिएदूर चिकित्सा परामर्शऔरसर्जिकल प्रशिक्षण, रखरखावसिग्नल अखंडताके लिएनैदानिक गुणात्मक दृश्य
परिवहन निगरानी प्रणाली
सुविधाएंयातायात प्रबंधन वीडियो नेटवर्कके साथकई एचडी कैमरा स्ट्रीम, उपयोगसीडब्ल्यूडीएम प्रौद्योगिकीके लिएफाइबर का कुशल उपयोगमेंबुद्धिमान परिवहन प्रणाली
तकनीकी सूचकांक
|
मानक: |
INF-8074i SFP (छोटा फॉर्म फैक्टर प्लग गाबल) ट्रांससीवर |
|
SFF-8472 ट्रांससीवर के लिए डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस |
|
|
एसएमपीटीई 259एम-2008 एसडीटीवी डिजिटल सिग्नल/डेटा सीरियल डिजिटल इंटरफेस (एसडी-एसडीआई) |
|
|
एसएमपीटीई 292एम-2008 1.5 जीबीपीएस सिग्नल/डेटा सीरियल इंटरफेस (एचडी-एसडीआई) |
|
|
एसएमपीटीई 344एम-2000 540 एमबीपीएस सीरियल डिजिटल इंटरफ़ेस |
|
|
पिताजीrt संख्या |
LNK-CWDM-SFP1G-XX20 |
|
रूप कारक |
वीडियो एसएफपी ट्रांससीवर |
|
Dदर |
1.485 जीबी/सेकंड |
|
Wऔसत लंबाई |
1270~1610nm |
|
Fटाइप iber |
Sएमएफ |
|
अधिकतम दूरी |
20 किमी |
|
ओविद्युत घटक |
Dएफबी/पीआईएन |
|
ट्रांसमीटर शक्ति |
-9~-3 डीबीएम |
|
ईविलुप्त होने का अनुपात |
>9dB |
|
रिसीवर संवेदनशीलता |
< -24 डीबीएम |
|
आरअधिभार |
>-3 डीबीएम |
|
कनेक्टर |
डुप्लेक्स एलसी |
|
Dप्रारंभिक नैदानिक निगरानी (डीडीएम) |
Sडिफ़ॉल्ट के रूप में upport |
|
वजन |
00.025 किलो |
|
परिचालन तापमान |
0°C से 70°C (32°F से 158°F) |
|
भंडारण तापमान |
-40°C से 85°C (-40°F से 185°F) |
|
एपप्लिकेशन |
SMPTE 292M (1.485Gb/s) |
|
SMPTE 259M (270/360Mb/s) |
|
|
एचडी-एसडीआई/एसडी-एसडीआई फाइबर कन्वर्टर |
|
|
उच्च घनत्व वाले डिजिटल वीडियो रूटर और स्विच |
|
|
प्रसारण कैमरा, एचडी कैमरा या मॉनिटर सिस्टम |
|
|
एमटीबीएफ |
> 200,000 घंटे |
ऑर्डर करने की जानकारी
|
मॉडल |
विवरण |
|
LNK-CWDM-SFP1G-2720 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1270nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-2920 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1290nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3120 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1310nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3320 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1330nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3520 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1350nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3720 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1370nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-3920 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1390nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4120 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1410nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4320 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1430nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4520 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1450nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4720 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1470nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-4920 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1490nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5120 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1510nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5320 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1530nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5520 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1550nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5720 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1570nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-5920 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1590nm, 20km, LC, DDMI, MSA |
|
LNK-CWDM-SFP1G-6120 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1610 एनएम, 20 किमी, एलसी, डीडीएमआई, एमएसए |
