उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: RoHS,CE
मॉडल संख्या: एलएनके-बीडी9-155टी3आर5
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: $5-2579
पैकेजिंग विवरण: एसएफपी फाइबर ट्रांसीवर
प्रसव के समय: 3-5 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100000pcs/महीना
वोल्टेज आपूर्ति: |
+3.6V अधिकतम। |
आधार - सामग्री दर: |
155एमबी/एस |
वोल्टेज: |
+5vdc |
रिसीवर संवेदनशीलता: |
-34DBM |
वोल्टेज आपूर्ति: |
+3.6V अधिकतम। |
आधार - सामग्री दर: |
155एमबी/एस |
वोल्टेज: |
+5vdc |
रिसीवर संवेदनशीलता: |
-34DBM |
उत्पाद अवलोकन

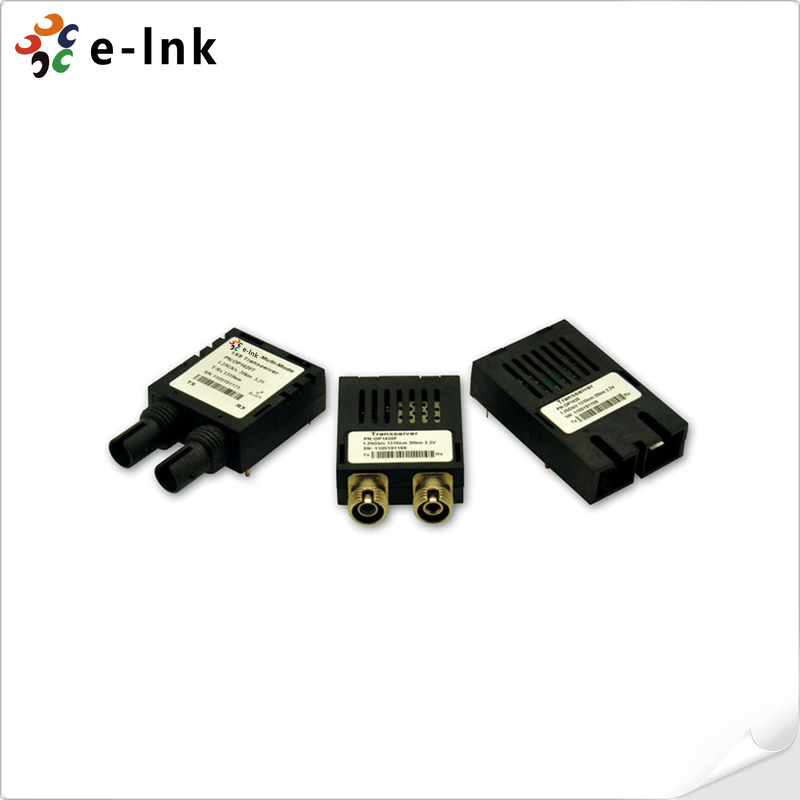

यह 155M सिंगल फाइबर द्वि-दिशात्मक (BIDI) 1x9 ऑप्टिकल ट्रांससीवर एक उच्च-प्रदर्शन, कॉम्पैक्ट फाइबर ऑप्टिक मॉड्यूल है जिसे विश्वसनीय डेटा संचार के लिए डिज़ाइन किया गया है। यह कुशलतापूर्वक डेटा दर का समर्थन करता है155Mbps (155M) एक विस्तारित 20 किलोमीटर तक की ट्रांसमिशन दूरी का उपयोग करके सिंगल-मोड फाइबर (SMF)।
इस का एक प्रमुख लाभसिंगल फाइबर ट्रांससीवर इसका द्वि-दिशात्मक संचालन है, जो एक ही फाइबर स्ट्रैंड पर ऑप्टिकल संकेतों के एक साथ ट्रांसमिशन और रिसेप्शन की अनुमति देता है। यह सुविधा प्रभावी रूप से आपके नेटवर्क की फाइबर क्षमता को दोगुना कर देती है, जिससे यह एक लागत प्रभावी बन जाता हैफाइबर ऑप्टिक समाधान।
मॉड्यूल को इष्टतम प्रदर्शन सुनिश्चित करने के लिए दो प्राथमिक खंडों के साथ इंजीनियर किया गया है:
ट्रांसमीटर उच्च गुणवत्ता का उपयोग करता है FP लेजर स्थिर और सटीक सिग्नल उत्सर्जन के लिए।
रिसीवर एक संवेदनशील को एकीकृत करता हैपिन फोटोडायोड के साथ युग्मित ट्रांस-इम्पीडेंस प्रीएम्प्लीफायर (TIA), उच्च-संवेदनशीलता सिग्नल डिटेक्शन और रूपांतरण सुनिश्चित करना।
यह 1x9 ऑप्टिकल मॉड्यूल के लिए एक आदर्श विकल्प है FTTH अनुप्रयोग, टेलीकॉम नेटवर्क, और अन्य 155M ऑप्टिकल संचार सिस्टम जिन्हें विश्वसनीय, लंबी दूरी की कनेक्टिविटी की आवश्यकता होती है।
उत्पाद सुविधाएँ
FC कनेक्टर के साथ कॉम्पैक्ट 1x9 फॉर्म फैक्टर: यह ट्रांससीवर एक उद्योग-मानक में आता है1x9 पैकेज, एक मजबूत की विशेषताFC फाइबर ऑप्टिक कनेक्टर। यह डिज़ाइन विभिन्न नेटवर्किंग वातावरण में सुरक्षित भौतिक कनेक्शन और विश्वसनीय प्रदर्शन सुनिश्चित करता है, जिससे यह एक बहुमुखी बन जाता हैप्लग-एंड-प्ले मॉड्यूल।
दोहरी तरंग दैर्ध्य द्वि-दिशात्मक संचालन: कुशल के लिए इंजीनियरसिंगल-फाइबर ट्रांसमिशन, यह दो तरंग दैर्ध्य कॉन्फ़िगरेशन प्रदान करता है: 1310nm FP लेजर Tx / 1550nm पिन Rx और 1550nm FP लेजर Tx / 1310nm पिन Rx। यह लचीलापन आपके नेटवर्क योजना में अनुकूलित की अनुमति देता हैतरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग (WDM) , एक ही फाइबर स्ट्रैंड पर दो-तरफा संचार को सक्षम करना।
सिंगल-मोड फाइबर पर स्थिर 20km पहुंच: गारंटी देना 20km ट्रांसमिशन दूरी पर SMF (सिंगल-मोड फाइबर), यह मॉड्यूल स्थिर और हानि-न्यूनतम डेटा ट्रांसफर प्रदान करता है, जो दूरस्थ नेटवर्क बिंदुओं को जोड़ने और आपके नेटवर्क के कवरेज को विश्वसनीय रूप से विस्तारित करने के लिए आदर्श है।
सरलीकृत +3.3V सिंगल पावर सप्लाई: आसान एकीकरण और ऊर्जा दक्षता के लिए डिज़ाइन किया गया है, यह एक ही पर संचालित होता है+3.3V बिजली की आपूर्ति। यह आपके सिस्टम के पावर डिज़ाइन को सरल बनाता है और समग्र परिचालन लागत को कम करता है, जिससे यह एक बन जाता हैकम बिजली की खपत समाधान।
LVPECL संगत विद्युत इंटरफ़ेस: इसमें एक हैLVPECL संगत इंटरफ़ेस के लिए डेटा इनपुट और आउटपुट, उच्च गति सिग्नल अखंडता, कम झिलमिलाहट और मानक नेटवर्किंग उपकरणों की एक विस्तृत श्रृंखला के साथ निर्बाध संगतता सुनिश्चित करना।
कम EMI और ESD सुरक्षा के साथ बढ़ी हुई विश्वसनीयता: बेहतर के साथ बनाया गया है विद्युत चुम्बकीय हस्तक्षेप (EMI) दमन और उत्कृष्ट ESD सुरक्षा सर्किट। यह मजबूत निर्माण विद्युत रूप से शोर वातावरण में मॉड्यूल की स्थायित्व और विश्वसनीयता को महत्वपूर्ण रूप से बढ़ाता है, डाउनटाइम को कम करता है।
IEC-60825 लेजर सुरक्षा मानक के अनुरूप: यह ऑप्टिकल ट्रांससीवर अंतर्राष्ट्रीय के साथ पूरी तरह से अनुपालन करता हैलेजर सुरक्षा मानक IEC-60825, यह सुनिश्चित करना कि यह सख्त आंखों की सुरक्षा आवश्यकताओं को पूरा करता है और इंस्टॉलरों और अंतिम उपयोगकर्ताओं दोनों के लिए एक सुरक्षित ऑपरेटिंग समाधान प्रदान करता है।
RoHS प्रमाणित इको-फ्रेंडली डिज़ाइन: पर्यावरण जिम्मेदारी के लिए प्रतिबद्ध एक निर्माता के रूप में, हम यह सुनिश्चित करते हैं कि यह उत्पाद हैRoHS के साथ संगत निर्देश, खतरनाक पदार्थों के उपयोग को प्रतिबंधित करना, जिससे यह आपके व्यवसाय के लिए एक हरा और टिकाऊ विकल्प बन जाता है।
फाइबर-टू-द-होम (FTTH) एक्सेस नेटवर्क: में कनेक्टिविटी का अंतिम चरण प्रदान करने के लिए बिल्कुल सहीFTTH आर्किटेक्चर, ग्राहकों को केंद्रीय कार्यालय या ऑप्टिकल लाइन टर्मिनल (OLT) से एक ही फाइबर पर जोड़ना, प्रभावी रूप से मौजूदा फाइबर प्लांट की क्षमता को दोगुना करना।
मेट्रो-एक्सेस और टेलीकम्युनिकेशंस नेटवर्क: के लिए उपयुक्त मेट्रो एक्सेस नेटवर्क और टेलीकॉम इंफ्रास्ट्रक्चर, समर्थन 155Mbps (STM-1/OC-3) सेल साइट बैकहॉल, पॉइंट-टू-पॉइंट कनेक्शन और नेटवर्क एज एग्रीगेशन के लिए डेटा लिंक 20km ट्रांसमिशन दूरी।
SDH/SONET ट्रांसमिशन सिस्टम: के लिए एक विश्वसनीय घटकसिंक्रोनस डिजिटल पदानुक्रम (SDH) और सिंक्रोनस ऑप्टिकल नेटवर्किंग (SONET) सिस्टम, विरासत और आधुनिक नेटवर्क रिंग के लिए स्थिर और अनुपालन प्रदर्शन सुनिश्चित करना।
एंटरप्राइज और कैंपस डेटा लिंक: के भीतर इमारतों को जोड़ने के लिए एक उत्कृष्ट विकल्पएंटरप्राइज नेटवर्क या कैंपस वातावरण, उच्च विश्वसनीयता और कम बिजली की खपत के साथ डेटा, आवाज और वीडियो सेवाओं का समर्थन करना।
औद्योगिक नियंत्रण और निगरानी प्रणाली: इसका मजबूत डिज़ाइन, जिसमें शामिल हैकम EMI और उत्कृष्ट ESD सुरक्षा, इसे कठोर वातावरण जैसे के लिए उपयुक्त बनाता हैऔद्योगिक स्वचालन, दूरस्थ निगरानी, और SCADA सिस्टम, जहां सिग्नल अखंडता महत्वपूर्ण है।
बैंडविड्थ अनुकूलन परियोजनाएं: एकल फाइबर पर के लिए कोर सक्षमकर्तातरंग दैर्ध्य विभाजन मल्टीप्लेक्सिंग (WDM), यह ट्रांससीवर के लिए महत्वपूर्ण हैनेटवर्क अपग्रेड और बैंडविड्थ अनुकूलन परियोजनाएं, सेवा प्रदाताओं को नए केबल बिछाए बिना अपने बुनियादी ढांचे के निवेश को अधिकतम करने की अनुमति देना।
तकनीकी सूचकांक
पूर्ण अधिकतम रेटिंग
|
पैरामीटर |
प्रतीक |
न्यूनतम |
अधिकतम |
इकाइयाँ |
|
भंडारण तापमान |
Tst |
-40 |
+85 |
°C |
|
ऑपरेटिंग तापमान |
शीर्ष |
0 |
+70 |
°C |
|
बिजली की आपूर्ति |
Vcc |
0 |
+3.6 |
V |
|
इनपुट वोल्टेज |
Vin |
GND |
Vcc |
|
|
लीड सोlडरिंग तापमान और समय |
240/10 |
°C/s |
||
ऑपरेशन पर्यावरण
|
पैरामीटर |
प्रतीक |
न्यूनतम |
अधिकतम |
इकाइयाँ |
|
बिजली की आपूर्ति |
Vcc |
3.15 |
3.45 |
V |
|
एम्बिएंट ऑपरेटिंग तापमान |
शीर्ष |
-40 |
+85 |
°C |
|
ऑपरेटिंग सापेक्षिक आर्द्रता |
- |
5 |
95 |
% |
ट्रांसमीटर अनुभाग
|
पैरामीटर |
प्रतीक |
न्यूनतम |
टाइप। |
अधिकतम। |
इकाइयाँ |
|
|
डेटा दर |
- |
- |
155 |
- |
Mb/s |
|
|
केंद्र तरंग दैर्ध्य |
Tx 1310 |
lo |
1260 |
1310 |
1360 |
एनएम |
|
Tx 1550 |
1500 |
1550 |
1600 |
|||
|
आउटपुट स्पेक्ट्रल चौड़ाई |
Dl |
- |
- |
4 |
एनएम |
|
|
औसत ऑप्टिकल आउटपुट पावर |
Tx 1310 |
Po |
-15 |
- |
-3 |
डीबीएम |
|
Tx 1550 |
-15 |
|
-3 |
|||
|
विलुप्त होने का अनुपात |
Tx 1310 |
Er |
12 |
- |
18 |
डीबी |
|
Tx 1550 |
||||||
|
वृद्धि/गिरावट का समय (20%~80%) |
Tr/Tf |
|
|
0.26 |
ns |
|
|
कुल झिलमिलाहट |
Tj |
|
|
0.43 |
UI |
|
|
ऑप्टिकल आई डायग्राम |
IEEE 802.3u और ANSI फाइबर चैनल संगत |
|||||
|
इनपुट विभेदक प्रतिबाधा |
Zdiff |
|
100 |
|
ओम |
|
रिसीवर अनुभाग
|
पैरामीटर |
प्रतीक |
न्यूनतम |
टाइप। |
अधिकतम। |
इकाई |
|
|
डेटा दर |
|
|
155 |
|
Mb/s |
|
|
तरंग दैर्ध्य |
1550 Rx |
l |
1500 |
1550 |
1600 |
एनएम |
|
1310 Rx |
1260 |
1310 |
1360 |
|||
|
अधिकतम इनपुट पावर |
Pअधिकतम |
-3 |
- |
- |
डीबीएम |
|
|
रिसीवर संवेदनशीलता |
Pन्यूनतम |
- |
|
-34 |
डीबीएम |
|
|
आउटपुट विभेदक प्रतिबाधा |
Zdiff |
|
100 |
|
ओम |
|
|
हानि थ्रेशोल्ड |
हानिD |
- |
- |
-34 |
डीबीएम |
|
|
हानिA |
-45 |
|
|
|
||
पिन विवरण
|
पिन |
नाम |
विवरण |
ध्यान दें |
|
1 |
VeeR |
रिसीवर ग्राउंड |
|
|
2 |
RD+ |
IReceived डेटा आउटपुट (LVPECL) |
|
|
3 |
RD- |
Inv.Received डेटा आउटपुट (LVPECL) |
|
|
4 |
SD |
सिग्नल पता चला (LVPECL) |
|
|
5 |
VccR |
रिसीवर पावर |
|
|
6 |
VccT |
ट्रांसमीटर पावर |
|
|
7 |
TD- |
Inv. ट्रांसमिट डेटा इनपुट (LVPECL) |
|
|
8 |
TD+ |
डेटा इन ट्रांसमिट करेंपुट (LVPECL) |
|
|
9 |
VeeT |
ट्रांसमीटर ग्राउंड |
|
एप्लिकेशन
आदेश जानकारी
|
भाग नंबर |
Product विवरण |
|
LNK-BD9-155T3R5 |
155M सिंगल फाइबर BIDI 1x9 ऑप्टिकल ट्रांससीवर1310TX/1550RX, SC,20km, 0°C~+70°C
|
|
LNK-BD9-155T5R3 |
155M सिंगल फाइबर BIDI 1x9 ऑप्टिकल ट्रांससीवर1550TX/1310RX, SC,20km, 0°C~+70°C |
