उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, FCC, RoHS
मॉडल संख्या: LNK-EF001 श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiated
पैकेजिंग विवरण: मानक निर्यात पैकेज
प्रसव के समय: 5-12working दिन
भुगतान शर्तें: टी/टी, पेपैल
आपूर्ति की क्षमता: 1000pcs/मुंह
परिचालन तापमान:: |
-10 ° C ~ 50 ° C |
भंडारण तापमान: |
-40 ° C ~ 80 ° C |
आयाम (WXDXH):: |
216x140x31 मिमी (WXDXH) |
टुकड़ा वजन: |
1.25 किग्रा |
बिजली की आपूर्ति: |
AC90V ~ 240V ； DC -48V ； DC +24V |
बिजली की खपत: |
≤10W |
परिचालन तापमान:: |
-10 ° C ~ 50 ° C |
भंडारण तापमान: |
-40 ° C ~ 80 ° C |
आयाम (WXDXH):: |
216x140x31 मिमी (WXDXH) |
टुकड़ा वजन: |
1.25 किग्रा |
बिजली की आपूर्ति: |
AC90V ~ 240V ； DC -48V ； DC +24V |
बिजली की खपत: |
≤10W |
फ़ाइबर कन्वर्टर के लिए अनफ्रेमड ई1 लाभ
·स्वयं के कॉपीराइट आईसी पर आधारित
·ऑप्टिकल संकेत खोने का कारण पता लगा सकते हैं कि डिवाइस बिजली बंद या ट्रांसमिशन फाइबर टूट गया है, और एलईडी पर इंगित
·दो प्रतिबाधाएं प्रदान करें: 75 ओम असंतुलन और 120 ओम संतुलन;
·सख्त परीक्षण और व्यावहारिक सत्यापन प्रणाली के बाद, प्रोटोकॉल आईटीयू-टी वी का पूरी तरह से अनुपालन करें।35, जी.703, जी.704
·तीन लूप बैक मोडः ई 1 इंटरफ़ेस लूप बैक (एएनए),V.35 इंटरफेस लूप बैक ((DIG),दूरस्थ V.35 इंटरफ़ेस लूप पर कमांडवापस (रेम)
·छद्म यादृच्छिक कोड परीक्षण समारोह है, आसानी से लाइन खोला, एक 2M BER परीक्षक के रूप में इस्तेमाल किया जा सकता है
·एसी 90~240V, DC-48V, DC+24V, DC पावर और ध्रुवीयता मुक्त

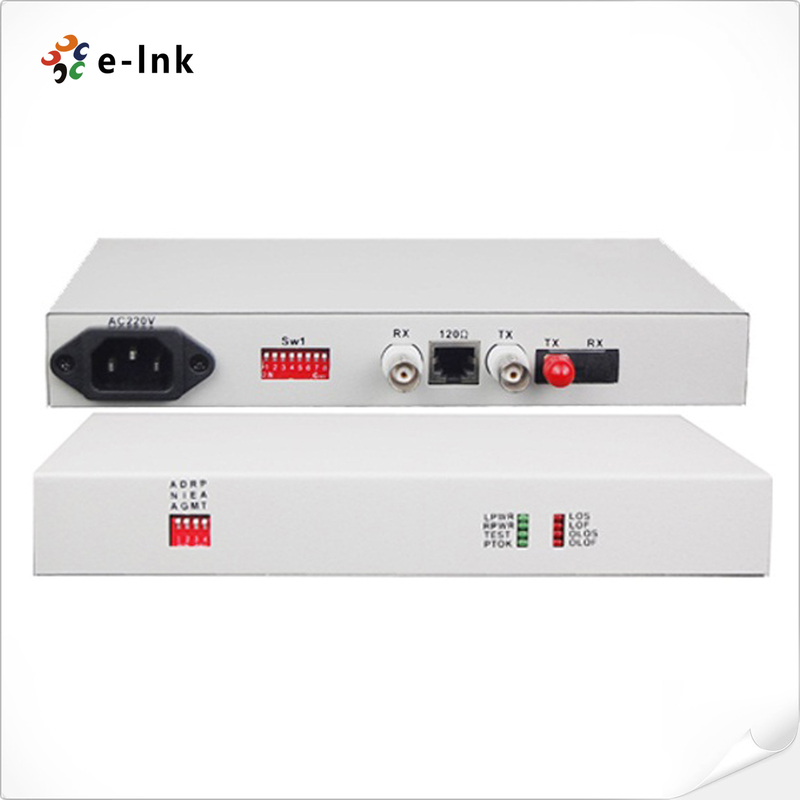

फ़ाइबर कन्वर्टर के लिए अनफ्रेम ई1 अवलोकन
यह उपकरण एक E1 इंटरफ़ेस और एक ऑप्टिकल इंटरफ़ेस प्रदान करता है ताकि इंटरफ़ेस रूपांतरण, दर रूपांतरण और समय स्लॉट निष्कर्षण को E1 से ऑप्टिकल तक प्राप्त किया जा सके।डेटा चैनल दर 2 है.048 एमबीपीएस. इस उपकरण में परियोजना के शुभारंभ और दैनिक रखरखाव को सुविधाजनक बनाने के लिए इंटर-सेट लूप टेस्ट फ़ंक्शन है।
Unfरामेड E1 से फाइबर कन्वर्टर तकनीकी सूचकांक
|
पैरामीटर |
विनिर्देश |
|
फाइबर |
|
|
मल्टी-मोड फाइबर |
|
|
फाइबर का प्रकार |
50/125um, 62.5/125um |
|
अधिकतम संचरण दूरी |
2 किमी 62.5 / 125um एकल मोड फाइबर, क्षीणन (3dbm/km) तरंग दैर्ध्यः 820nm |
|
प्रेषण शक्ति |
-12dBm (मिनट) ~-9dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-28dBm (मिनट) |
|
लिंक बजट |
16dBm |
|
सिंगल-मोड फाइबर |
|
|
फाइबर का प्रकार |
8/125um, 9/125um |
|
अधिकतम संचरण दूरी |
120 किमी |
|
संचरण दूरी |
0~120Km 9 / 125um एकल मोड फाइबर, क्षीणन (0.35dbm/km) |
|
लहरमैंअठारह |
1310nm/1550nm |
|
प्रेषण शक्ति |
-9dBm (मिनट) ~-8dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-27dBm (मिनट) |
|
लिंक बजट |
18dBm |
|
ई1 इंटरफेस |
|
|
इंटरफेस मानक |
प्रोटोकॉल जी का पालन करें।703 |
|
इंटरफ़ेस दर |
n*64Kbps±50ppm |
|
इंटरफेस कोड |
एचडीबी3 |
|
ई1 प्रतिबाधाः |
75Ω (असंतुलन), 120Ω (संतुलन) |
|
जिटर सहिष्णुता |
प्रोटोकॉल G.742 और G के अनुसार823 |
|
अनुमत क्षीणन |
0~6dBm |
|
शक्ति |
|
|
विद्युत आपूर्ति |
एसी90V ~ 240V;डीसी
