उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, FCC, RoHS
मॉडल संख्या: LNK-EF001F श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: Negotiated
पैकेजिंग विवरण: मानक निर्यात पैकेज
प्रसव के समय: 5-12working दिन
भुगतान शर्तें: टी/टी, पेपैल
आपूर्ति की क्षमता: 1000pcs/मुंह
परिचालन तापमान:: |
-10 ° C ~ 50 ° C |
भंडारण तापमान: |
-40 ° C ~ 80 ° C |
आयाम (WXDXH):: |
216x140x31 मिमी (WXDXH) |
टुकड़ा वजन: |
1.25 किग्रा |
बिजली की आपूर्ति: |
AC180V ~ 260V ； DC -48V ； DC +24V |
बिजली की खपत: |
≤5W |
परिचालन तापमान:: |
-10 ° C ~ 50 ° C |
भंडारण तापमान: |
-40 ° C ~ 80 ° C |
आयाम (WXDXH):: |
216x140x31 मिमी (WXDXH) |
टुकड़ा वजन: |
1.25 किग्रा |
बिजली की आपूर्ति: |
AC180V ~ 260V ； DC -48V ； DC +24V |
बिजली की खपत: |
≤5W |
फ्रेम्ड E1 से फाइबर कनवर्टर के लाभ
· स्वयं के कॉपीराइट IC पर आधारित
· ऑप्टिकल सिग्नल खोने का कारण पता लगा सकता है कि डिवाइस का पावर-ऑफ होना या ट्रांसमिशन फाइबर टूटना है
· 2 प्रतिबाधाएँ प्रदान करें: 75 ओम असंतुलन और 120 ओम संतुलन;
· सख्त परीक्षण और व्यावहारिक सत्यापन प्रणाली के बाद, पूरी तरह से प्रोटोकॉल ITU-T V.35, G.703, G.704 का अनुपालन करें
· हार्डवेयर किसी भी 31 टाइम स्लॉट में से किसी भी टाइम स्लॉट को वैकल्पिक रूप से महसूस करता है (फ्रेम किए जाने पर मान्य), 1-32 कोई भी ओपन स्लॉट चुन सकते हैं
· तीन लूप बैक मोड हैं: E1 इंटरफ़ेस लूप बैक (एएनए),V.35 इंटरफ़ेस लूप बैक (DIG),कमांड रिमोट V.35 इंटरफ़ेस लूप बैक (REM)
· छद्म यादृच्छिक कोड परीक्षण फ़ंक्शन है, आसानी से लाइन खोली जाती है, इसका उपयोग 2M BER परीक्षक के रूप में किया जा सकता है
· AC 220V, DC-48V, DC+24V, DC पावर और पोलैरिटी-फ्री
· FE1 फाइबर मॉडेम का उपयोग V.35 फाइबर मॉडेम के साथ किया जा सकता है, जो G.703/V.35 कनवर्टर को बचा सकता है

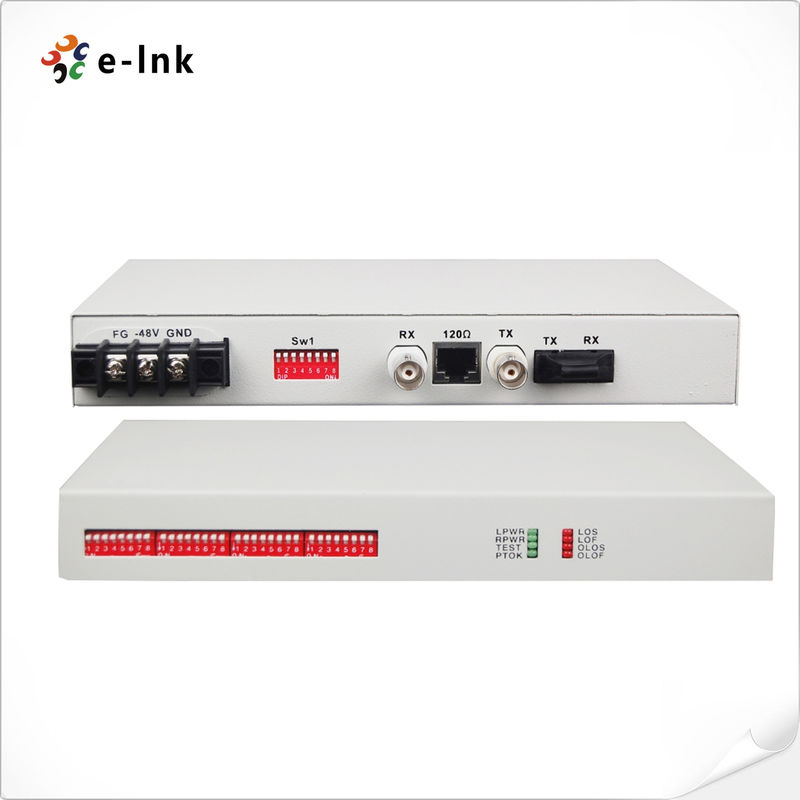

फ्रेम्ड E1 से फाइबर कनवर्टर अवलोकन
यह डिवाइस इंटरफ़ेस रूपांतरण, दर रूपांतरण और E1 से ऑप्टिकल तक टाइमस्लॉट निष्कर्षण प्राप्त करने के लिए एक फ्रेम्ड E1 इंटरफ़ेस और एक ऑप्टिकल इंटरफ़ेस प्रदान करता है। जब अनफ्रेम्ड मोड होता है, तो डेटा चैनल दर 2.048Mbps होती है। डिवाइस में परियोजना लॉन्चिंग और दैनिक रखरखाव की सुविधा के लिए इंटर-सेट लूप टेस्ट फ़ंक्शन है.
फ्रेम्ड E1 से फाइबर कनवर्टर तकनीकी सूचकांक
|
पैरामीटर |
विशिष्टता |
|
फाइबर |
|
|
मल्टी-मोड फाइबर |
|
|
फाइबर प्रकार |
50/125um, 62.5/125um |
|
अधिकतम ट्रांसमिशन दूरी |
5Km @ 62.5 / 125um सिंगल मोड फाइबर, क्षीणन (3dbm/km)वेव लेंथ: 820nm |
|
तरंग दैर्ध्य |
820nm |
|
संचारण शक्ति |
-12dBm (न्यूनतम) ~-9dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-28dBm (न्यूनतम) |
|
लिंक बजट |
16dBm |
|
सिंगल-मोड फाइबर |
|
|
फाइबर प्रकार |
8/125um, 9/125um |
|
अधिकतम ट्रांसमिशन दूरी |
120Km |
|
ट्रांसमिशन दूरी |
0~120Km @ 9 / 125um सिंगल मोड फाइबर, क्षीणन (0.35dbm/km) |
|
वेवlength |
1310nm/1550nm |
|
संचारण शक्ति |
-9dBm (न्यूनतम) ~-8dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-27dBm (न्यूनतम) |
|
लिंक बजट |
18dBm |
|
E1 इंटरफ़ेस |
|
|
इंटरफ़ेस मानक |
प्रोटोकॉल G.703 का अनुपालन करें |
|
इंटरफ़ेस दर |
n*64Kbps±50ppm |
|
इंटरफ़ेस कोड |
HDB3 |
|
E1 प्रतिबाधा: |
75Ω (असंतुलन), 120Ω (संतुलन) |
|
झटके की सहनशीलता |
प्रोटोकॉल G.742 और G.823 के अनुसार |
|
अनुमति प्राप्त क्षीणन |
0~6dBm |
|
पावर |
|
|
बिजली की आपूर्ति |
AC180V ~ 260V；DC –48V；DC +24V |
|
बिजली की खपत |
≤5W |
|
आयाम |
|
|
उत्पाद का आकार |
216X140X31मिमी (WXDXH) |
|
सरल पैकेजिंग |
274X193X84मिमी (WXDXH) |
|
टुकड़ा वजन |
1.25KG |
|
कार्य वातावरण |
|
|
कार्य तापमान |
-10°C ~ 50°C |
|
कार्य आर्द्रता |
5%~95 % (कोई संघनन नहीं) |
|
भंडारण तापमान |
-40°C ~ 80°C |
|
भंडारण आर्द्रता |
5%~95 % (कोई संघनन नहीं) |
फ्रेम्ड E1 से फाइबर कनवर्टर अनुप्रयोग
