उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
मॉडल संख्या: वाणिज्यिक प्रकार: LNK-BSFP-1.25G-3CU औद्योगिक प्रकार: LNK-BSFP-1.25G-L3CU
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: कार्टन पैकेजिंग
प्रसव के समय: 3-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 पीसी/महीना
इनपुट अंतर प्रतिबाधा: |
90 ~ 110। |
डेटा इनपुट स्विंग अंतर: |
400 ~ 1800MV |
ऑप्टिकल वृद्धि/पतन समय (20%~ 80%): |
0.26NS |
औसत आउटपुट पावर: |
-10~-4dBm |
स्पेक्ट्रल चौड़ाई (आरएमएस): |
4 एनएम |
केंद्र तरंग दैर्ध्य: |
1260 ~ 1360NM |
इनपुट अंतर प्रतिबाधा: |
90 ~ 110। |
डेटा इनपुट स्विंग अंतर: |
400 ~ 1800MV |
ऑप्टिकल वृद्धि/पतन समय (20%~ 80%): |
0.26NS |
औसत आउटपुट पावर: |
-10~-4dBm |
स्पेक्ट्रल चौड़ाई (आरएमएस): |
4 एनएम |
केंद्र तरंग दैर्ध्य: |
1260 ~ 1360NM |
Advantages
¨ Dual data-rate of 1.25Gbps/1.063Gbps operation
¨ 1310nm FP laser and PIN photodetector for 3km transmission
¨ Compliant with SFP MSA and SFF-8472 with simplex SC Receptacle
¨ Digital Diagnostic Monitoring:
Internal Calibration or External Calibration
¨ Compatible with SONET OC-24-LR-1
¨ Compatible with RoHS
¨ +3.3V single power supply
¨ Operating case temperature range of
Commercial: 0°C to +70°C
Industrial: -40°C to +85°C
Overview

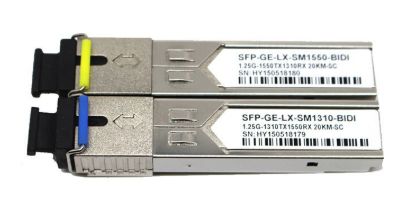

The SFP-BIDI transceivers are high performance, cost effective modules supporting dual data-rate of 1.25Gbps/1.0625Gbps and 3km transmission distance with SMF.
The transceiver consists of three sections: a FP laser transmitter, a PIN photodiode integrated with a trans-impedance preamplifier (TIA) and MCU control unit. All modules satisfy class I laser safety requirements.
The transceivers are compatible with SFP Multi-Source Agreement (MSA) and SFF-8472. For further information, please refer to SFP MSA.
Technical Indexes
|
Parameter |
Symbol |
Min |
Typical |
Max |
Unit |
|
Tx Disable Negate Time |
t_on |
|
|
1 |
ms |
|
Tx Disable Assert Time |
t_off |
|
|
10 |
µs |
|
Time To Initialize, including Reset of Tx Fault |
t_init |
|
|
300 |
ms |
|
Tx Fault Assert Time |
t_fault |
|
|
100 |
µs |
|
Tx Disable To Reset |
t_reset |
10 |
|
|
µs |
|
LOS Assert Time |
t_loss_on |
|
|
100 |
µs |
|
LOS De-assert Time |
t_loss_off |
|
|
100 |
µs |
|
Serial ID Clock Rate |
f_serial_clock |
|
|
400 |
KHz |
|
MOD_DEF (0:2)-High |
VH |
2 |
|
Vcc |
V |
|
MOD_DEF (0:2)-Low |
VL |
|
|
0.8 |
V |
Ordering Information
|
Part Number |
Product Description |
|
LNK-BSFP-1.25G-3CU |
1.25Gbps SFP Bi-Directional Transceiver, 1310TX/1550RX, SC 3km, 0°C~+70°C,With Digital Diagnostic Monitoring |
|
LNK-BSFP-1.25G-L3CU |
1.25Gbps SFP Bi-Directional Transceiver, 1310TX/1550RX, SC 3km,-40°C~+85°C,With Digital Diagnostic Monitoring |
