उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
मॉडल संख्या: LNK-CSFP-10GXX-10
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: कार्टन पैकेजिंग
प्रसव के समय: 3-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 पीसी/महीना
भण्डारण तापमान भण्डारण तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
अधिकतम आपूर्ति वोल्टेज: |
-0.5 ~ 4v |
सापेक्षिक आर्द्रता: |
0 ~ 85% |
केस ऑपरेटिंग तापमान: |
0 ~ 70 डिग्री सेल्सियस |
बिजली आपूर्ति करें: |
360mA |
बिजली की खपत: |
1.5 डब्ल्यू |
भण्डारण तापमान भण्डारण तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
अधिकतम आपूर्ति वोल्टेज: |
-0.5 ~ 4v |
सापेक्षिक आर्द्रता: |
0 ~ 85% |
केस ऑपरेटिंग तापमान: |
0 ~ 70 डिग्री सेल्सियस |
बिजली आपूर्ति करें: |
360mA |
बिजली की खपत: |
1.5 डब्ल्यू |

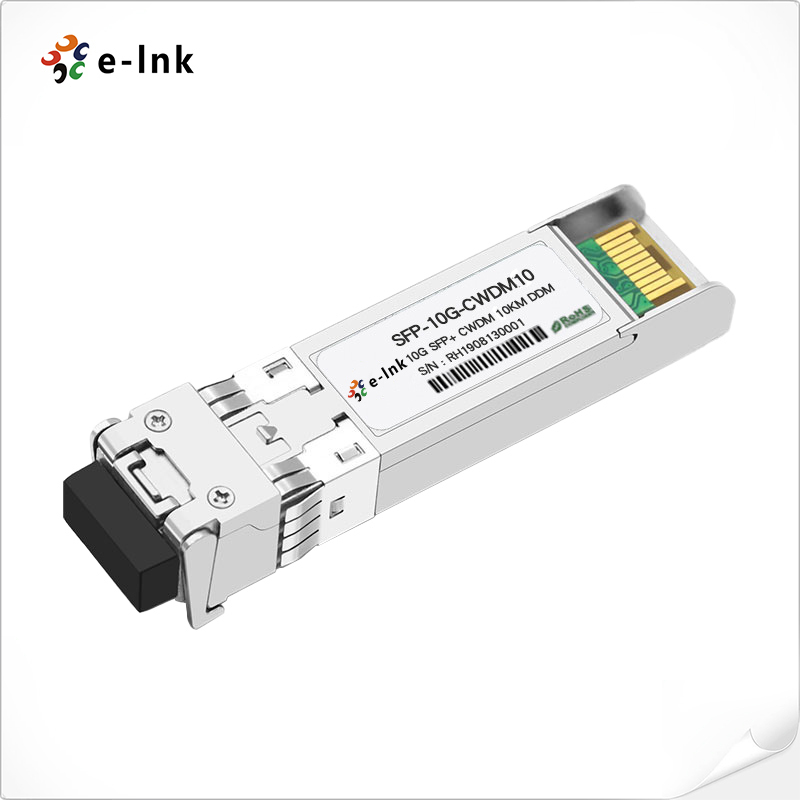

10Gb/s 10km CWDM SFP+ ट्रांससीवर
लाभ
ईथरनेट9.95 से 11.3Gb/s बिट दरें सपोर्ट करता है
ईथरनेटहॉट-प्लग करने योग्य
ईथरनेटडुप्लेक्स LC कनेक्टर
ईथरनेट1270～1610nm CWDM DFB ट्रांसमीटर, पिन फोटो-डिटेक्टर
ईथरनेट10km तक SMF लिंक
Ø
ईथरनेटØ
ईथरनेटØ बिजली की खपत
ईथरनेटØ
ईथरनेटØ
RoHS अनुरूप
अवलोकनE-LINK का LNK-CSFP-10Gxx-10
10Gb/s पर सीरियल ऑप्टिकल संचार अनुप्रयोगों के लिए एक बहुत ही कॉम्पैक्ट 10Gb/s ऑप्टिकल ट्रांससीवर मॉड्यूल है। LNK-CSFP-10Gxx-10 10Gb/s सीरियल इलेक्ट्रिकल डेटा स्ट्रीम को 10Gb/s ऑप्टिकल आउटपुट सिग्नल में और 10Gb/s ऑप्टिकल इनपुट सिग्नल को 10Gb/s सीरियल इलेक्ट्रिकल डेटा स्ट्रीम में परिवर्तित करता है। हाई स्पीड 10Gb/s इलेक्ट्रिकल इंटरफेस पूरी तरह से SFI विनिर्देश के अनुरूप है।उच्च प्रदर्शन 1270 ～
1610nm CWDM DFB ट्रांसमीटर और उच्च संवेदनशीलता पिन रिसीवर 10km तक के लिंक पर ईथरनेट अनुप्रयोगों के लिए बेहतर प्रदर्शन प्रदान करते हैं।
SFP+ मॉड्यूल SFF-8431, SFF-8432 और IEEE 802.3ae 10GBASE-LR के अनुरूप है। डिजिटल डायग्नोस्टिक्स फ़ंक्शन एक 2-तार सीरियल इंटरफ़ेस के माध्यम से उपलब्ध हैं, जैसा कि SFF-8472 में निर्दिष्ट है।
पूरी तरह से SFP अनुरूप फॉर्म फैक्टर हॉट प्लगबिलिटी, आसान ऑप्टिकल पोर्ट अपग्रेड और कम EMI उत्सर्जन प्रदान करता है।
|
तकनीकी सूचकांक |
पैरामीटर |
प्रतीक |
न्यूनतम |
विशिष्ट |
अधिकतम |
इकाई |
|
नोट |
||||||
|
रिसीवर अनुभाग: |
केंद्र तरंग दैर्ध्य |
λc |
|
λ-6.5 |
1355 |
|
|
nm |
स्पेक्ट्रल चौड़ाई△ |
|
|
dBm |
1355 |
|
|
nm |
औसत ऑप्टिकल पावर |
Pavg |
|
-3 |
0 |
dBm |
|
1 |
लेजर ऑफ पावर |
|
|
Poff |
0 |
|
|
dBm |
विलुप्ति अनुपात |
ER |
|
|
-12 |
|
|
dB |
ट्रांसमीटर फैलाव दंड |
|
|
TDP |
-12 |
dB |
|
2 |
सापेक्ष तीव्रता शोर |
|
|
Rin |
-128 |
dB/Hz |
|
3 |
|
ऑप्टिकल रिटर्न लॉस टॉलरेंस |
|
|
-12 |
|
|
dB |
||||||
|
रिसीवर अनुभाग: |
केंद्र तरंग दैर्ध्य |
λr |
|
1260 |
1355 |
|
|
nm |
तनावग्रस्त संवेदनशीलता (OMA) |
|
|
Sen |
0 |
dBm |
|
4 |
तनावग्रस्त संवेदनशीलता (OMA)Sen |
|
|
ST |
0 |
dBm |
|
4 |
नुकसान हिस्टैरिसीसLOS |
A |
|
-25 |
0 |
|
|
dBm |
नुकसान हिस्टैरिसीसLOS |
|
|
D |
0 |
|
|
dBm |
नुकसान हिस्टैरिसीसLOS |
H |
|
|
-12 |
|
|
dB |
अतिभार |
Sat |
|
|
0 |
dBm |
|
5 |
रिसीवर परावर्तन |
|
|
Rrx |
-12 |
|
dB
ईथरनेटØ 10GBASE-LR/LW
ईथरनेटØ CWDM
