उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
मॉडल संख्या: LNK-CSFP-1GXX-80
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: कार्टन पैकेजिंग
प्रसव के समय: 3-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 पीसी/महीना
भण्डारण तापमान भण्डारण तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
वोल्टेज आपूर्ति: |
-0.5 ~ 3.6V |
सापेक्षिक आर्द्रता: |
0~90% |
केस ऑपरेटिंग तापमान: |
0 ~ 70 डिग्री सेल्सियस |
बिजली आपूर्ति करें: |
300ma |
ऑप्टिकल इनपुट तरंगदैर्ध्य: |
1260 ~ 1620 एनएम |
भण्डारण तापमान भण्डारण तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
वोल्टेज आपूर्ति: |
-0.5 ~ 3.6V |
सापेक्षिक आर्द्रता: |
0~90% |
केस ऑपरेटिंग तापमान: |
0 ~ 70 डिग्री सेल्सियस |
बिजली आपूर्ति करें: |
300ma |
ऑप्टिकल इनपुट तरंगदैर्ध्य: |
1260 ~ 1620 एनएम |

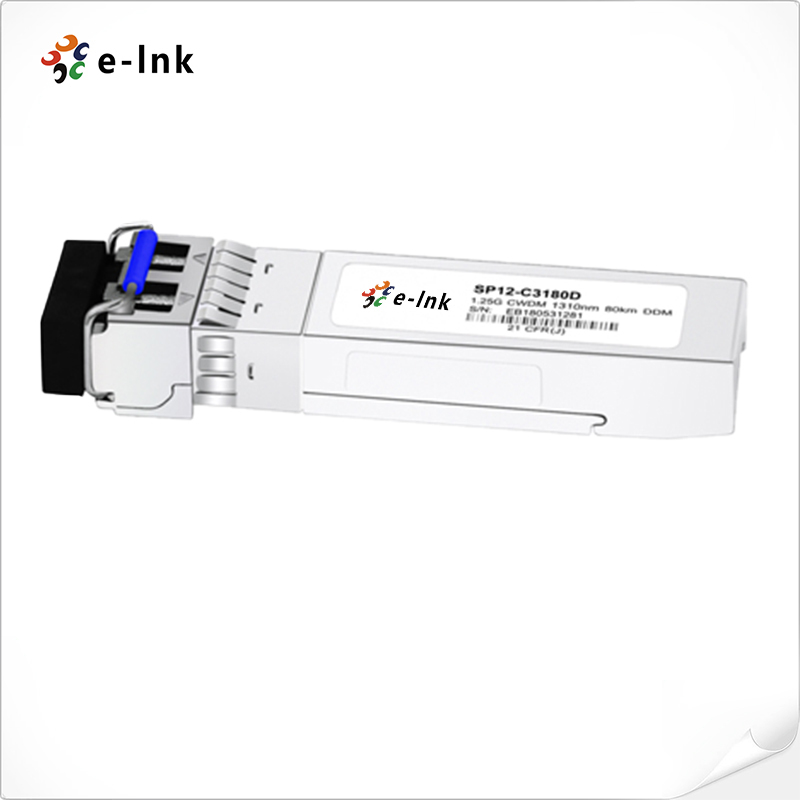

1.25Gb/s 80km CWDM SFP ट्रांससीवर
लाभ
Ø 1.25Gbps ऑपरेशन की डेटा-रेट
Ø 18-तरंग दैर्ध्य CWDM DFB LD ट्रांसमीटर से
Ø 1270nm से 1610nm तक, 20nm के चरण के साथ
Ø SFP MSA और SFF-8472 के अनुरूप
Ø SONET OC-24-LR-1 के साथ संगत
Ø RoHS के साथ संगत
Ø +3.3V एकल बिजली आपूर्ति
Ø हॉट-प्लग करने योग्य SFP फुटप्रिंट डुप्लेक्स LC
Ø ऑपरेटिंग केस तापमान मानक: 0°C से +70°C विस्तारित: -20°C से +85°C
औद्योगिक: -40°C से +85°C
अवलोकन
LNK-CSFP-1Gxx-80 श्रृंखला सिंगल मोड ट्रांससीवर डुप्लेक्स ऑप्टिकल डेटा संचार जैसे कि गीगाबिट ईथरनेट 1000BASE-ZX और फाइबर चैनल 1x SM-LC-L FC-PI के लिए छोटा फॉर्म फैक्टर प्लगेबल मॉड्यूल है। यह हॉट प्लग क्षमता की अनुमति देने के लिए SFP 20-पिन कनेक्टर के साथ है। यह मॉड्यूल सिंगल मोड फाइबर के लिए डिज़ाइन किया गया है और CWDM तरंग दैर्ध्य की नाममात्र तरंग दैर्ध्य पर संचालित होता है। 1270nm से 1610nm तक अठारह केंद्र तरंग दैर्ध्य उपलब्ध हैं, प्रत्येक चरण 20nm के साथ।
ट्रांसमीटर सेक्शन एक मल्टीपल क्वांटम वेल CWDM DFB लेजर का उपयोग करता है और अंतर्राष्ट्रीय सुरक्षा मानक IEC-60825 के अनुसार एक क्लास 1 लेजर अनुरूप है। रिसीवर सेक्शन एक एकीकृत InGaAs डिटेक्टर प्रीएम्प्लीफायर (IDP) का उपयोग करता है जो एक ऑप्टिकल हेडर और एक सीमित पोस्ट-एम्प्लीफायर IC में लगाया जाता है। LNK-CSFP-1Gxx-80 श्रृंखला SFF-8472 के अनुरूप होने के लिए डिज़ाइन की गई है।
तकनीकी सूचकांक
|
पैरामीटर |
प्रतीक |
न्यूनतम |
टिपिकल |
अधिकतम |
यूनिट |
नोट |
|
ट्रांसमीटर सेक्शन: |
||||||
|
केंद्र तरंग दैर्ध्य |
λc |
λ-6 |
λ |
λ+7.5 |
nm |
|
|
स्पेक्ट्रल चौड़ाई(-20dB) |
△λ |
|
|
1 |
nm |
|
|
साइड मोड सप्रेशन अनुपात |
SMSR |
30 |
|
|
dB |
|
|
ऑप्टिकल आउटपुट पावर |
Pout |
0 |
|
+5 |
dBm |
1 |
|
ऑप्टिकल राइज/फॉल टाइम |
tr / tf |
|
|
260 |
ps |
2 |
|
विलुप्ति अनुपात |
ER |
8.2 |
|
|
dB |
|
|
ऑप्टिकल आउटपुट के लिए आई मास्क |
IEEE802.3z(क्लास 1 लेजर सुरक्षा) के अनुरूप |
|
||||
|
रिसीवर सेक्शन: |
|
|||||
|
ऑप्टिकल इनपुट तरंग दैर्ध्य |
λc |
1260 |
|
1620 |
nm |
|
|
रिसीवर ओवरलोड |
Pol |
-8 |
|
|
dBm |
3 |
|
RX संवेदनशीलता |
Sen |
|
|
-24 |
dBm |
3 |
|
RX_LOS दावा |
LOS A |
-40 |
|
|
dBm |
|
|
RX_LOS डी-दावा |
LOS D |
|
|
-25 |
dBm |
|
|
RX_LOS हिस्टैरिसीस |
LOS H |
0.5 |
|
|
dB |
|
|
सामान्य विनिर्देश: |
||||||
|
डेटा दर |
BR |
|
1.063/1.25 |
|
Gb/s |
|
|
बिट त्रुटि दर |
BER |
|
|
10-12 |
|
|
|
पर समर्थित लिंक लंबाई अधिकतम 9/125μm SMF@1.25Gb/s |
LMAX |
|
80 |
|
km |
|
|
कुल सिस्टम बजट |
LB |
24 |
|
|
dB |
|
अनुप्रयोग
Ø गीगाबिट ईथरनेट
Ø फाइबर चैनल स्विच बुनियादी ढांचा
Ø राउटर/सर्वर इंटरफ़ेस
Ø अन्य ऑप्टिकल ट्रांसमिशन सिस्टम
