उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
मॉडल संख्या: LNK-CSFP-1GXX-40
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: $5-2579
पैकेजिंग विवरण: कार्टन पैकेजिंग
प्रसव के समय: 3-12 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000 पीसी/महीना
भण्डारण तापमान भण्डारण तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
वोल्टेज आपूर्ति: |
3.15 ~ 3.45V |
सापेक्षिक आर्द्रता: |
0~90% |
केस ऑपरेटिंग तापमान: |
0 ~ 70 डिग्री सेल्सियस |
बिजली आपूर्ति करें: |
300ma |
भण्डारण तापमान भण्डारण तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
वोल्टेज आपूर्ति: |
3.15 ~ 3.45V |
सापेक्षिक आर्द्रता: |
0~90% |
केस ऑपरेटिंग तापमान: |
0 ~ 70 डिग्री सेल्सियस |
बिजली आपूर्ति करें: |
300ma |
एनुकसान
Øडाटा दर 1.25Gbps परिचालन
Ø18 तरंग दैर्ध्य CWDM DFB LD ट्रांसमीटर से
Ø1270nm से 1610nm, चरण 20nm के साथ
Ø SFP MSA और SFF-8472 के अनुरूप
ØSONET OC-24-LR-1 के साथ संगत
ØRoHS के अनुरूप
Ø+3.3V सिंगल पावर सप्लाई
Øगर्म-प्लग करने योग्य एसएफपी फुटप्रिंट डुप्लेक्स एलसी
Øऑपरेटिंग केस तापमान मानकः 0°C से +70°C विस्तारितः -20°C से +85°C
औद्योगिकः -40°C से +85°C
अवलोकन

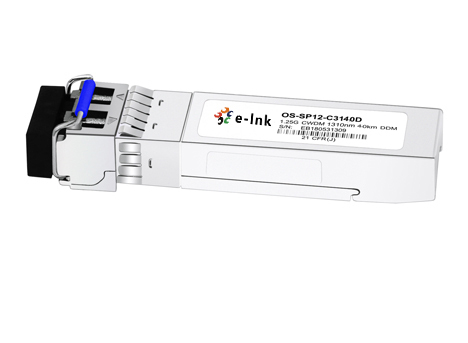

दLNK-CSFP-1Gxx-40सीरीज सिंगल मोड ट्रांससीवर डुप्लेक्स ऑप्टिकल डेटा संचार के लिए एक छोटा फॉर्म फैक्टर प्लग करने योग्य मॉड्यूल है जैसे कि गीगाबिट ईथरनेट 1000BASE-ZX और फाइबर चैनल 1x SM-LC-L FC-PI।यह गर्म प्लग क्षमता की अनुमति देने के लिए एसएफपी 20-पिन कनेक्टर के साथ हैयह मॉड्यूल सिंगल मोड फाइबर के लिए डिज़ाइन किया गया है और सीडब्ल्यूडीएम तरंग दैर्ध्य की नाममात्र तरंग दैर्ध्य पर काम करता है। 1270nm से 1610nm तक अठारह केंद्र तरंग दैर्ध्य उपलब्ध हैं, जिनमें से प्रत्येक चरण 20nm है।
ट्रांसमीटर सेक्शन एक मल्टीपल क्वांटम वेल सीडब्ल्यूडीएम डीएफबी लेजर का उपयोग करता है और इंटरनेशनल सेफ्टी स्टैंडर्ड आईईसी-60825 के अनुसार कक्षा 1 लेजर अनुरूप है।रिसीवर अनुभाग एक ऑप्टिकल हेडर में घुड़सवार एक एकीकृत InGaAs डिटेक्टर पूर्ववर्धक (आईडीपी) और एक सीमित पोस्ट-वर्धक आईसी का उपयोग करता है.LNK-CSFP-1Gxx-40श्रृंखलाओं को SFF-8472 के अनुरूप बनाया गया है।
तकनीकी सूचकांक
|
पैरामीटर |
प्रतीक |
मिनट. |
विशिष्ट |
मैक्स. |
इकाई |
नोट |
|
ट्रांसमीटर अनुभागः |
||||||
|
केंद्र तरंगदैर्ध्य |
λc |
λ-6 |
λ |
λ+75 |
एनएम |
|
|
स्पेक्ट्रल चौड़ाई ((-20dB) |
△λ |
|
|
1 |
एनएम |
|
|
साइड मोड दमन अनुपात |
SMSR |
30 |
|
|
डीबी |
|
|
ऑप्टिकल आउटपुट पावर |
पीबाहर |
-2 |
|
+3 |
डीबीएम |
1 |
|
ऑप्टिकल उदय/पतन समय |
tr / tf |
|
|
260 |
पीएस |
2 |
|
विलुप्त होने का अनुपात |
इमरजेंसी |
8.2 |
|
|
डीबी |
|
|
ऑप्टिकल आउटपुट के लिए नेत्र मुखौटा |
IEEE802.3z (लेजर सुरक्षा वर्ग 1) के अनुरूप |
|
||||
|
रिसीवर सेक्शन: |
|
|||||
|
ऑप्टिकल इनपुट तरंग दैर्ध्य |
λc |
1260 |
|
1620 |
एनएम |
|
|
रिसीवर अधिभार |
पीओल |
-8 |
|
|
डीबीएम |
3 |
|
आरएक्स संवेदनशीलता |
सेन |
|
|
-24 |
डीबीएम |
3 |
|
RX_LOS दावा करें |
एलओएसए |
-40 |
|
|
डीबीएम |
|
|
RX_LOS निरस्त करना |
एलओएसD |
|
|
-25 |
डीबीएम |
|
|
RX_LOS हाइस्टेरिसिस |
एलओएसH |
0.5 |
|
|
डीबी |
|
|
सामान्य विनिर्देशः |
||||||
|
डेटा दर |
BR |
|
1.063/1.25 |
|
जीबी/सेक |
|
|
बिट त्रुटि दर |
बीईआर |
|
|
10-12 |
|
|
|
अधिकतम समर्थित लिंक लंबाई 9/125μm SMF@1.25Gb/s |
Lअधिकतम |
|
40 |
|
किमी |
|
|
कुल प्रणाली बजट |
LB |
21 |
|
|
डीबी |
|
आवेदन
Øगीगाबिट ईथरनेट
Øफाइबर चैनल स्विच बुनियादी ढांचा
Øराउटर/सर्वर इंटरफ़ेस
Øअन्य ऑप्टिकल ट्रांसमिशन सिस्टम
