उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
Model Number: E-link LNK-CWDM-SFP1G-XX20
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
1.485 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
लाभ
► SMPTE 297-2006 संगत विशेषताएं
► 50 एमबीपीएस से 1.485 जीबीपीएस तक की गति
► HD-SDI के लिए 20km तक की दूरी
► SD-SDI, HD-SDI के लिए वीडियो पैथोलॉजिकल पैटर्न का समर्थन करें
► 18 वेवलेंथ CWDM DFB ट्रांसमीटर
► हॉट-प्लग करने योग्य एसएफपी फुटप्रिंट
► एसएफपी एमएसए अनुरूप
► I2C इंटरफ़ेस के माध्यम से उपलब्ध डिजिटल डायग्नोस्टिक फ़ंक्शन
► सिंगल +3.3V बिजली की आपूर्ति
► कम बिजली की खपत
► ऑपरेटिंग केस तापमान: 0 से +70°C
► RoHS अनुरूप और लीड-फ्री
अवलोकन

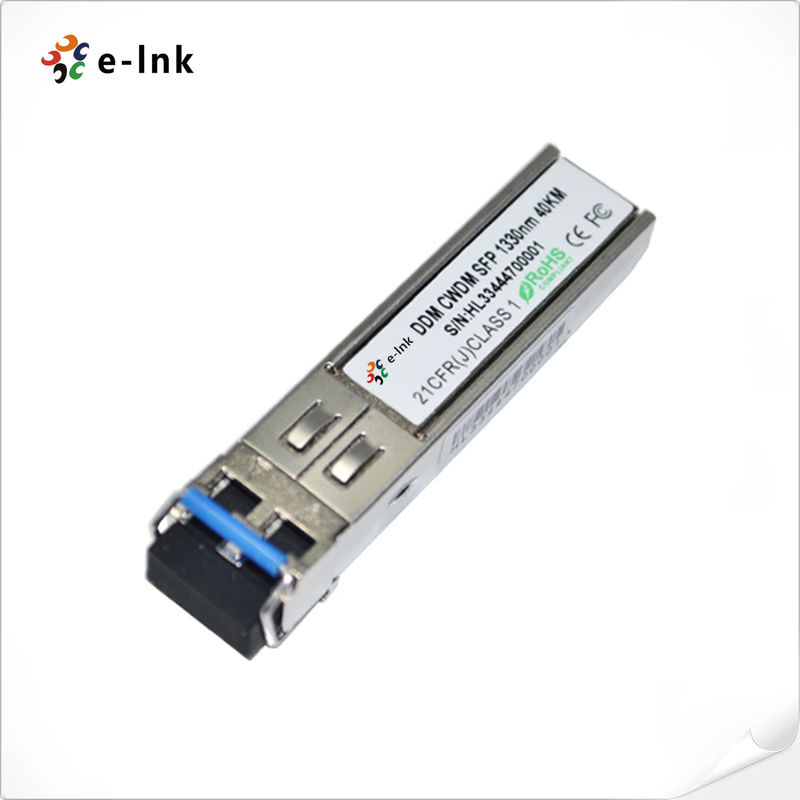

ई-लिंक एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-एक्सएक्स20 एकल मोड फाइबर (एसएमएफ) पर लंबी दूरी के वीडियो ट्रांसमिशन एप्लिकेशन के लिए उच्च प्रदर्शन, लागत प्रभावी एचडी-एसडीआई सीडब्ल्यूडीएम ऑप्टिकल ट्रांससीवर मॉड्यूल है। यह 50 एमबीपीएस से 1.485 जीबीपीएस तक की डेटा दरें प्रदान करता है और एसएमपीटीई 259एम, एसएमपीटीई 344एम और एसएमपीटीई 292एम सीरियल दरों के लिए एसडीआई पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए विशेष रूप से डिज़ाइन किया गया है। यह 1.5Gbps पैथोलॉजिकल सिग्नल पर सिंगल मोड फाइबर पर 20km की अधिकतम ट्रांसमिशन दूरी प्रदान करता है। यह 1270nm से 1610nm तरंग दैर्ध्य तक सभी 18 सीडब्ल्यूडीएम चैनलों के लिए उपलब्ध है, यह ग्राहक को नए फाइबर स्ट्रैंड जोड़े बिना मौजूदा वीडियो ऑप्टिकल इन्फ्रास्ट्रक्चर की बैंडविड्थ बढ़ाने में मदद करता है। LNK-CWDM-SFP1G-XX420 MSA अनुरूप है।
तकनीकी सूचकांक
|
मानक: |
INF-8074i एसएफपी (स्मॉल फॉर्म फैक्टर प्लग गेबल) ट्रांससीवर |
|
ट्रांससीवर के लिए एसएफएफ-8472 डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस |
|
|
एसएमपीटीई 259एम-2008 एसडीटीवी डिजिटल सिग्नल/डेटा सीरियल डिजिटल इंटरफ़ेस (एसडी-एसडीआई) |
|
|
एसएमपीटीई 292एम-2008 1.5 जीबीपीएस सिग्नल/डेटा सीरियल इंटरफ़ेस (एचडी-एसडीआई) |
|
|
एसएमपीटीई 344एम-2000 540 एमबीपीएस सीरियल डिजिटल इंटरफ़ेस |
|
|
Part नंबर |
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-एक्सएक्स20 |
|
फॉर्म फैक्टर |
वीडियो एसएफपी ट्रांससीवर |
|
Data दर |
1.485 Gb/s |
|
Wavelength |
1270~1610nm |
|
Fiber प्रकार |
SMF |
|
अधिकतम दूरी |
20 किमी |
|
Optical घटक |
DFB/PIN |
|
ट्रांसमीटर पावर |
-9~-3 dBm |
|
Extinction अनुपात |
>9dB |
|
रिसीवर संवेदनशीलता |
< -24 dBm |
|
Receiver ओवरलोड |
>-3 dBm |
|
कनेक्टर |
डुप्लेक्स एलसी |
|
Digital डायग्नोस्टिक मॉनिटरिंग (डीडीएम) |
Support डिफ़ॉल्ट रूप से |
|
वज़न |
0.025Kg |
|
ऑपरेटिंग तापमान |
0°C से 70°C (32°F से 158°F) |
|
भंडारण तापमान |
-40°C से 85°C (-40°F से 185°F) |
|
Application |
एसएमपीटीई 292एम (1.485Gb/s) |
|
एसएमपीटीई 259एम (270/360Mb/s) |
|
|
HD-SDI/SD-SDI फाइबर कनवर्टर |
|
|
उच्च घनत्व वाले डिजिटल वीडियो राउटर और स्विच |
|
|
ब्रॉडकास्ट कैमरे, एचडी कैमरा या मॉनिटर सिस्टम |
|
|
MTBF |
> 200,000 घंटे |
आदेश देने की जानकारी
|
मॉडल |
विवरण |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-2720 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1270nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-2920 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1290nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-3120 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1310nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-3320 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1330nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-3520 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1350nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-3720 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1370nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-3920 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1390nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-4120 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1410nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-4320 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1430nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-4520 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1450nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-4720 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1470nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-4920 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1490nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-5120 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1510nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-5320 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1530nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-5520 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1550nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-5720 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1570nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-5920 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1590nm, 20km, LC, DDMI, MSA |
|
एलएनके-सीडब्ल्यूडीएम-एसएफपी1जी-6120 |
1.5Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1610nm, 20km, LC, DDMI, MSA |
