उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
Model Number: E-link LNK-CWDM-SFP3G-XX40
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
Form Factor: |
Video SFP Transceiver |
Data Rate: |
3 Gb/s |
Wavelength: |
1270~1610nm |
Weight: |
0.025Kg |
Operating Temperature (℃): |
0°C to 70°C (32°F to 158°F) |
Storage Temperature: |
-40°C to 85°C (-40°F to 185°F) |
लाभ
► SMPTE 297-2006 संगत विशेषताएं
► 50 एमबीपीएस से 2.97 जीबीपीएस तक की गति
► 3G-SDI के लिए 40 किमी तक की दूरी
► SD-SDI, HD-SDI और 3G-SDI के लिए वीडियो पैथोलॉजिकल पैटर्न का समर्थन करें
► 18 वेवलेंथ CWDM DFB ट्रांसमीटर
► हॉट-प्लग करने योग्य एसएफपी फुटप्रिंट
► एसएफपी एमएसए अनुरूप
► I2C इंटरफ़ेस के माध्यम से उपलब्ध डिजिटल डायग्नोस्टिक फ़ंक्शन
► सिंगल +3.3V बिजली की आपूर्ति
► कम बिजली की खपत
► ऑपरेटिंग केस तापमान: 0 से +70°C
► ओह्स अनुरूप और लीड-फ्री
अवलोकन

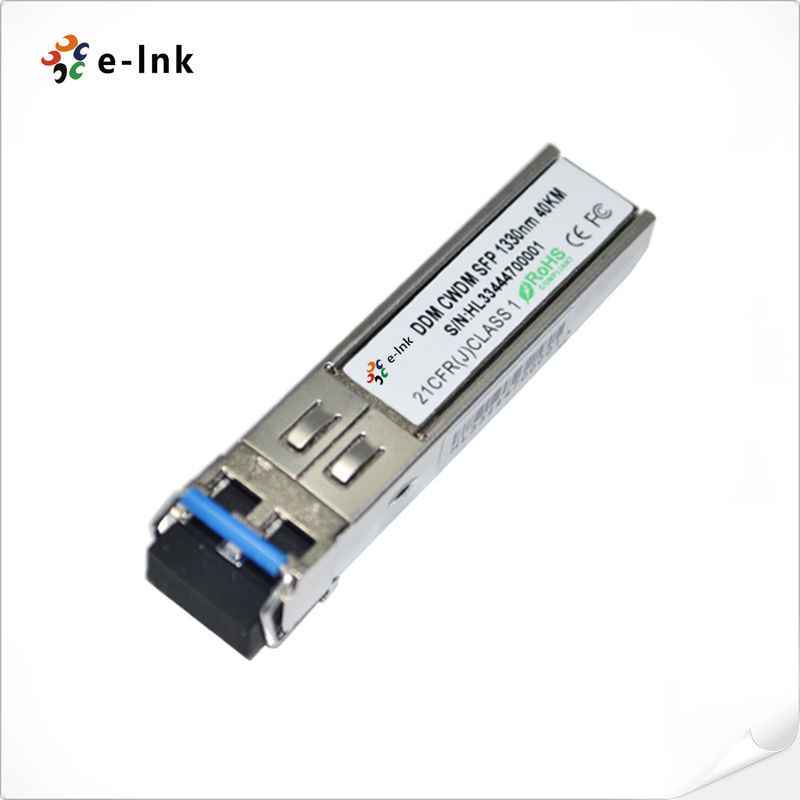

ई-लिंक एलएनके-सीडब्ल्यूडीएम-एसएफपी3जी-XX40 एकल मोड फाइबर (एसएमएफ) पर लंबी दूरी के वीडियो ट्रांसमिशन एप्लिकेशन के लिए उच्च प्रदर्शन, लागत प्रभावी 3जी-एसडीआई सीडब्ल्यूडीएम ऑप्टिकल ट्रांससीवर मॉड्यूल हैं। यह 50 एमबीपीएस से 2.97 जीबीपीएस तक की डेटा दरें प्रदान करता है और एसएमपीटीई 259एम, एसएमपीटीई 344एम, एसएमपीटीई 292एम और एसएमपीटीई 424एम सीरियल दरों के लिए एसडीआई पैथोलॉजिकल पैटर्न की उपस्थिति में मजबूत प्रदर्शन के लिए विशेष रूप से डिज़ाइन किया गया है। यह 3 जीबीपीएस पैथोलॉजिकल सिग्नल पर सिंगल मोड फाइबर पर 40 किमी की अधिकतम ट्रांसमिशन दूरी प्रदान करता है। यह 1270nm से 1610nm तरंग दैर्ध्य तक सभी 18 सीडब्ल्यूडीएम चैनलों के लिए उपलब्ध है, यह ग्राहक को नए फाइबर स्ट्रैंड जोड़े बिना मौजूदा वीडियो ऑप्टिकल इन्फ्रास्ट्रक्चर की बैंडविड्थ बढ़ाने में मदद करता है। LNK-CWDM-SFP3G-XX40 MSA अनुरूप है।
यह 3G SDI CWDM वीडियो SFP मॉड्यूल FDA/CDRH और IEC-60825 मानकों के अनुसार क्लास I लेजर उत्पाद है।
तकनीकी सूचकांक
|
मानक: |
INF-8074i SFP (स्मॉल फॉर्म फैक्टर प्लग करने योग्य) ट्रांससीवर |
|
ट्रांससीवर के लिए SFF-8472 डायग्नोस्टिक मॉनिटरिंग इंटरफ़ेस |
|
|
SMPTE 259M-2008 SDTV डिजिटल सिग्नल/डेटा सीरियल डिजिटल इंटरफ़ेस (SD-SDI) |
|
|
SMPTE 292M-2008 1.5 Gbps सिग्नल/डेटा सीरियल इंटरफ़ेस (HD-SDI) |
|
|
SMPTE 344M-2000 540 एमबीपीएस सीरियल डिजिटल इंटरफ़ेस |
|
|
SMPTE 424M-2006 3Gbps सिग्नल/डेटा सीरियल इंटरफ़ेस (3G-SDI) |
|
|
Part नंबर |
LNK-CWDM-SFP3G-XX40 |
|
फॉर्म फैक्टर |
वीडियो एसएफपी ट्रांससीवर |
|
Data दर |
3 Gb/s |
|
Wavelength |
1270~1610nm |
|
Fiber प्रकार |
SMF |
|
अधिकतम दूरी |
40 किमी |
|
Optical घटक |
DFB/PIN |
|
ट्रांसमीटर पावर |
-2 ~3 dBm |
|
Extinction अनुपात |
>6 dB |
|
रिसीवर संवेदनशीलता |
< -20 dBm |
|
Receiver ओवरलोड |
>-3 dBm |
|
कनेक्टर |
डुप्लेक्स एलसी |
|
Digital डायग्नोस्टिक मॉनिटरिंग (DDM) |
Support डिफ़ॉल्ट रूप से |
|
वज़न |
0.025Kg |
|
ऑपरेटिंग तापमान |
0°C से 70°C (32°F से 158°F) |
|
भंडारण तापमान |
-40°C से 85°C (-40°F से 185°F) |
|
Application |
SMPTE 424M (2.97Gb/s) |
|
SMPTE 292M (1.485Gb/s) |
|
|
SMPTE 259M (270/360Mb/s) |
|
|
3G-SDI/HD-SDI/SD-SDI फाइबर कनवर्टर |
|
|
उच्च घनत्व वाले डिजिटल वीडियो राउटर और स्विच |
|
|
ब्रॉडकास्ट कैमरे, एचडी कैमरा या मॉनिटर सिस्टम |
|
|
एमटीबीएफ |
> 200,000 घंटे |
आदेश देने की जानकारी
|
मॉडल |
विवरण |
|
LNK-CWDM-SFP3G-2740 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1270nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-2940 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1290nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3140 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1310nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3340 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1330nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3540 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1350nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3740 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1370nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-3940 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1390nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4140 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1410nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4340 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1430nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4540 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1450nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4740 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1470nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-4940 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1490nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5140 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1510nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5340 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1530nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5540 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1550nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5740 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1570nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-5940 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1590nm, 40km, LC, DDMI, MSA |
|
LNK-CWDM-SFP3G-6140 |
3Gb/s SDI CWDM SFP वीडियो ऑप्टिकल ट्रांससीवर, 1610nm, 40km, LC, DDMI, MSA |
