उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, FCC, RoHS
Model Number: LNK-DP7D30
दस्तावेज: E-link 100G QSFP28 to QSFP2....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1pcs
मूल्य: बातचीत योग्य
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
अधिकतम आपूर्ति वोल्टेज: |
3.6 वी |
भंडारण तापमान: |
-40-85 डिग्री सेल्सियस |
सापेक्षिक आर्द्रता: |
आरएच 5-95 % |
विभेदक प्रतिबाधा: |
रिन, पीपी 90-110ω |
निविष्ट वस्तु का नुकसान: |
SDD21, 8-2.48DB |
विभेदक वापसी हानि: |
12.45-SEE1DB (0.05 से 4.1 GHz पर) |
अधिकतम आपूर्ति वोल्टेज: |
3.6 वी |
भंडारण तापमान: |
-40-85 डिग्री सेल्सियस |
सापेक्षिक आर्द्रता: |
आरएच 5-95 % |
विभेदक प्रतिबाधा: |
रिन, पीपी 90-110ω |
निविष्ट वस्तु का नुकसान: |
SDD21, 8-2.48DB |
विभेदक वापसी हानि: |
12.45-SEE1DB (0.05 से 4.1 GHz पर) |
उत्पाद के फायदे
ØQSFP28 लघु रूप कारक SFF-8665 के अनुरूप है
Ø4-चैनल पूर्ण-डुप्लेक्स निष्क्रिय तांबे केबल ट्रांससीवर
Øबहु-गीगाबिट डेटा दरों के लिए समर्थन25.78जीबी/एस (प्रति चैनल)
Øअधिकतम समग्र डेटा दरः100जीबी/एस (4 x)25.78जीबी/सेकंड)
Øतांबे के लिंक की लंबाई3m (गतिहीन सीमांकन)
Øउच्च घनत्व QSFP 38-पिन कनेक्टर
Øपावर सप्लाईः +3.3V
Øकम बिजली की खपतः 0.02 W (आमतौर पर)
ØEEPROM हस्ताक्षर के लिए I2C आधारित दो तार सीरियल इंटरफ़ेस जिसे अनुकूलित किया जा सकता है
तापमान सीमाः 0~ 70
अवलोकन

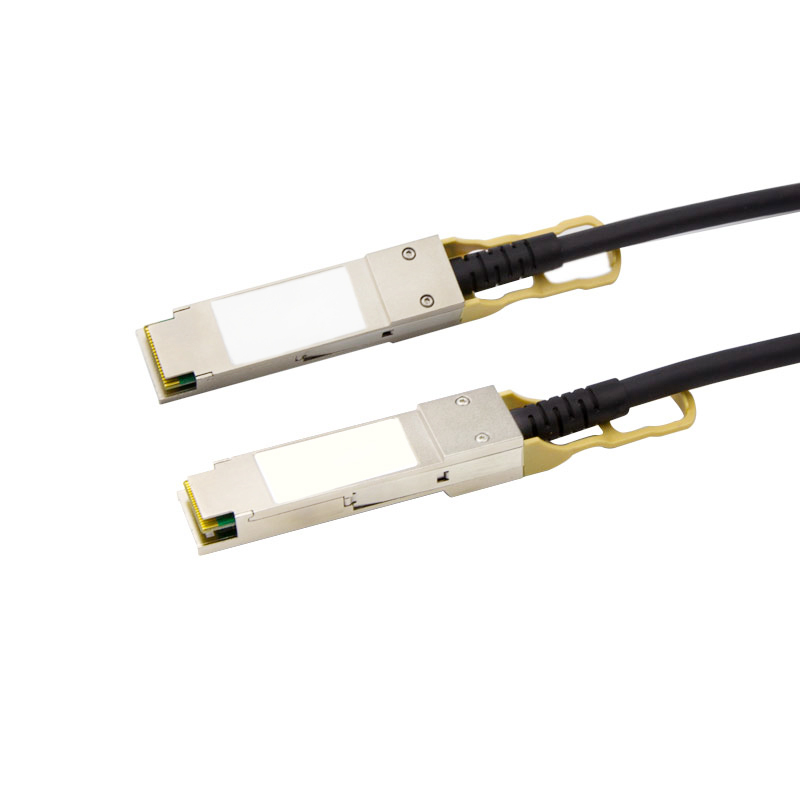

ई-लिंक 100G QSFP28 निष्क्रिय तांबे केबल ((LNK-DP7D30-XXX) 100G LAN, HPC और SAN अनुप्रयोगों के लिए उच्च प्रदर्शन, लागत प्रभावी I/O समाधान हैं।QSFP28 निष्क्रिय तांबे केबल SFF-8436 के अनुरूप हैं. यह कम बिजली की खपत, लघु पहुंच इंटरकनेक्ट अनुप्रयोगों की पेशकश करता है। केबल प्रत्येक लेन 25.78Gb / s तक की दरों पर डेटा प्रेषित करने में सक्षम है, 100Gb / s की एक समग्र दर प्रदान करता है।
तकनीकी सूचकांक
|
पैरामीटर |
प्रतीक |
मिन |
विशिष्ट |
अधिकतम |
इकाई |
नोट |
|
अंतर प्रतिबाधा |
रिन, पी-पी |
90 |
100 |
110 |
ओ |
|
|
सम्मिलन हानि |
एसडीडी21 |
8 |
|
22.48 |
डीबी |
12.8906 GHz पर |
|
अंतर वापसी हानि |
एसडीडी11 |
12.45 |
|
देखें1 |
डीबी |
०.०५ से ४.१ गीगाहर्ट्ज तक |
|
3.12 |
|
देखें2 |
डीबी |
4.1 से 19 गीगाहर्ट्ज तक |
||
|
सामान्य-प्रणाली से सामान्य-प्रणाली तक |
एसडीडी11 |
2 |
|
|
डीबी |
0.2 से 19 गीगाहर्ट्ज तक |
|
सामान्य मोड के लिए अंतर |
एसडीडी11 |
12 |
|
देखें3 |
डीबी |
०.०१ से १२.८९ गीगाहर्ट्ज तक |
|
10.58 |
|
देखें4 |
12.89 से 19 गीगाहर्ट्ज तक |
|||
|
सामान्य मोड के लिए अंतर |
SCD21-IL |
10 |
|
|
डीबी |
०.०१ से १२.८९ गीगाहर्ट्ज तक |
|
|
|
देखें5 |
12.89 से 15.7 गीगाहर्ट्ज तक |
|||
|
6.3 |
|
|
15.7 से 19 गीगाहर्ट्ज तक |
|||
|
चैनल परिचालन मार्जिन |
सीओएम |
3 |
|
|
डीबी |
|
ऑर्डर करने की जानकारी
|
भाग संख्या |
डेटा दर |
लम्बाई |
तार गेज |
कनेक्टर का प्रकार |
तापमान सीमा |
केबल जैकेट |
|
LNK-DP7D30-0.5 |
तक100जी |
0.5m |
AWG30 |
निष्क्रिय तांबा |
0-70°C |
पीवीसी |
|
LNK-DP7D30-1 |
तक100जी |
1m |
AWG30 |
निष्क्रिय तांबा |
0-70°C |
पीवीसी |
|
LNK-DP7D30-2 |
तक100जी |
2m |
AWG30 |
निष्क्रिय तांबा |
0-70°C |
पीवीसी |
|
LNK-DP7D30-3 |
तक100जी |
3m |
AWG30 |
निष्क्रिय तांबा |
0-70°C |
पीवीसी |
|
LNK-DP7D30-5 |
तक100जी |
5m |
AWG30 |
निष्क्रिय तांबा |
0-70°C |
पीवीसी |
