उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, FCC, RoHS
Model Number: LNK-DP3C30
दस्तावेज: E-link 40G QSFP+ to QSFP+ P....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1pcs
मूल्य: बातचीत योग्य
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
अगला: |
प्रदर्शन विनिर्देश आवश्यकता को पूरा करता है |
इंट्रा-पेयर तिरछी: |
≤100 पीएस (टीडीटी विधि) 35 पीएस का समय वृद्धि |
थर्मल शॉक: |
विद्युत प्रदर्शन विनिर्देश आवश्यकता को पूरा करते हैं |
परिचालन तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
सहनशीलता: |
50 समय। शारीरिक क्षति का कोई सबूत नहीं |
विभेदक प्रतिपादन: |
100+/ -10ohm (50 पीएस का वृद्धि समय (20 % - 80 %)) |
अगला: |
प्रदर्शन विनिर्देश आवश्यकता को पूरा करता है |
इंट्रा-पेयर तिरछी: |
≤100 पीएस (टीडीटी विधि) 35 पीएस का समय वृद्धि |
थर्मल शॉक: |
विद्युत प्रदर्शन विनिर्देश आवश्यकता को पूरा करते हैं |
परिचालन तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
सहनशीलता: |
50 समय। शारीरिक क्षति का कोई सबूत नहीं |
विभेदक प्रतिपादन: |
100+/ -10ohm (50 पीएस का वृद्धि समय (20 % - 80 %)) |
उत्पाद के फायदे
Øहाइब्रिड केबल छोटे फॉर्म फैक्टर SFF-8436 और SFF-8431 के अनुरूप है
Øबहु-गीगाबिट डेटा दरों के लिए समर्थन:1 Gb/s - 10 Gb/s (प्रति चैनल)
Øअधिकतम समग्र डेटा दरः 40 जीबी/सेकंड (4 x 10 जीबी/सेकंड)
Øहाइब्रिड केबल लिंक की लंबाई 5 मीटर तक (गैर सक्रिय सीमा)
Øउच्च घनत्व QSFP 38-PIN और SFP 20-PIN कनेक्टर
Øपावर सप्लाईः +3.3V
Øकम बिजली की खपतः 0.02 W (आमतौर पर)
Øतापमान सीमाः 0 ~ 70 °C
अवलोकन

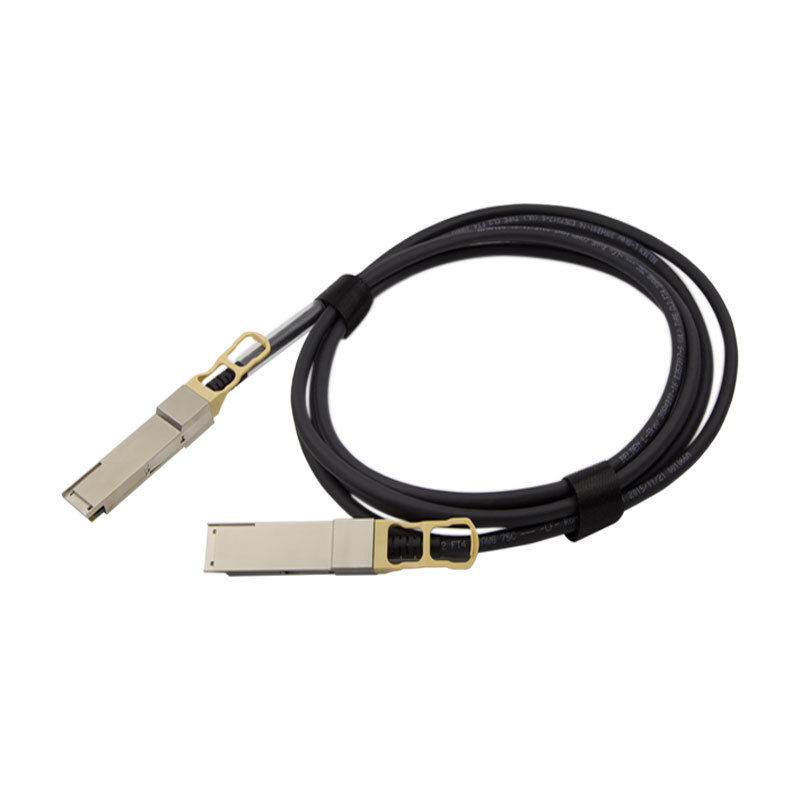

ई-लिंक LNK-DP3CXX-XXX हाई स्पीड 40G QSFP+ से 10G SFP+ डायरेक्ट अटैच केबल कॉपर केबल असेंबली लघु पहुंच 4X अनुप्रयोगों के लिए एक कम लागत वाला विकल्प है।वे QSFP मल्टी-सोर्स समझौते के अनुसार फॉर्म फैक्टर और ऑप्टिकल/इलेक्ट्रिकल कनेक्शन में पूरी तरह संगत होने के लिए डिज़ाइन किए गए हैं.
तकनीकी सूचकांक
|
परीक्षण प्रकार |
परीक्षण वस्तु |
लक्ष्य |
संदर्भ |
|
|
|
अंतर प्रतिबाधा |
100+/ -10ओएम (50 पीएस (20 %- 80 %) का वृद्धि समय) |
आईईईई एसटीडी802.3बीए |
|
|
विद्युत विशेषताएं |
अंतर मोड RL |
आवृत्ति ((GHz) 0.1-1.0 1.0-4.1 |
एसडीडी11 और एसडीडी22 (अधिकतम) -10 - ((12-2*sqrt(f)) |
1बी की तालिका 10 के अनुसार केबल MOL.v 0.68 |
|
अंतर आईएल |
आवृत्ति 100MHz 200MHz 625MHz 1250MHz 1875MHz 2500MHz |
एसडीडी21 ((मिनट) -8 -8 - आठ।5 - बारह।1 -14.7 -17 |
इन्फिनिबैंड आर्किटेक्चर स्पेस, वी2 की रेफ टेबल 43 |
|
|
अगला |
≥26dB @ 10MHz से 5.0GHz |
/ |
||
|
इनट्रा-पियर स्केव |
≤100 पीएस ((टीडीटी पद्धति) 35 पीएस का वृद्धि समय |
(20% - 80%) |
||
|
इनट्रा-पियर स्केव |
≤400 पीएस ((टीडीटी विधि) 35 पीएस का वृद्धि समय |
(20%~80%) |
||
|
पर्यावरणीय विशेषताएं
|
परिचालन तापमान |
-40 से 85°C |
केबल ऑपरेटिंग तापमान सीमा |
|
|
थर्मल शॉक |
शारीरिक क्षति का कोई प्रमाण नहीं |
ईआईए-364-32 परीक्षण |
||
|
चक्रगत तापमान और आर्द्रता |
शारीरिक क्षति का कोई प्रमाण नहीं |
ईआईए-364-31 विधि III,परीक्षण शर्त ए |
||
|
नमक स्प्रे |
48 घंटे के बाद नमक छिड़काव खोल संक्षारक क्षेत्र 5% से कम |
ईआईए-364-26 |
||
|
तापमान जीवन |
प्रदर्शन विनिर्देश की आवश्यकता को पूरा करता है |
ईआईए-364-17, विधि ए, परीक्षण कंडीशन 3 105°±2°C पर |
||
|
यांत्रिक विशेषताएं
|
यांत्रिक कंपन |
प्रदर्शन विनिर्देश की आवश्यकता को पूरा करता है |
EIA-364-28E.11 TC-VII, परीक्षण की स्थिति X,Y,Z अक्ष में 15 मिनट |
|
|
केबल फ्लेक्स |
प्रदर्शन विनिर्देश की आवश्यकता को पूरा करता है |
ईआईए-444-1बी |
||
|
यांत्रिक झटका |
प्रदर्शन विनिर्देश की आवश्यकता को पूरा करता है |
EIA-364-27B, TG-G. 6 दिशाओं में 3 बार, 100g, 6ms |
||
|
केबल प्लग सम्मिलन |
अधिकतम 40 एन. |
QSFP MSA Rev 1 के अनुसार।0 |
||
|
केबल प्लग निकालना |
अधिकतम 30 एन. |
QSFP MSA Rev 1 के अनुसार।0. |
||
|
लटकन को पकड़ने का बल |
50N Min. शारीरिक क्षति का कोई प्रमाण नहीं |
ईआईए-364-13 |
||
|
स्थायित्व |
शारीरिक क्षति का कोई सबूत नहीं |
ईआईए-364-09; प्लग और अनप्लग चक्र करना |
||
ऑर्डर करने की जानकारी
|
भाग संख्या |
डेटा दर |
लम्बाई |
तार गेज |
कनेक्टर का प्रकार |
तापमान सीमा |
केबल जैकेट |
|
LNK-DP3C30-1 |
तक40जी |
1m |
AWG30 |
निष्क्रिय तांबा |
0-70°C |
पीवीसी |
|
LNK-DP3C30-2 |
तक40जी |
2m |
AWG30 |
निष्क्रिय तांबा |
0-70°C |
पीवीसी |
|
LNK-DP3C30-3 |
तक40जी |
3m |
AWG30 |
निष्क्रिय तांबा |
0-70°C |
पीवीसी |
