उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, FCC, RoHS
Model Number: LNK-DA18
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1pcs
मूल्य: बातचीत योग्य
Packaging Details: Industrial PoE Switch Standard Carton Packaging
Delivery Time: 7-10 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 100000PCS/Month
तापमान जीवन: |
प्रदर्शन विनिर्देश आवश्यकता को पूरा करता है |
नमक का स्प्रे: |
शेल संक्षारक क्षेत्र 5% से कम के बाद 48 घंटे नमक छिड़काव |
थर्मल शॉक: |
विद्युत प्रदर्शन विनिर्देश आवश्यकता को पूरा करते हैं |
परिचालन तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
सम्मिलन हानि विचलन: |
-1DB−ild−1DB 300kHz सुबह sl6ghz |
अगला: |
<-26db से 1MHz से 11GHz तक |
तापमान जीवन: |
प्रदर्शन विनिर्देश आवश्यकता को पूरा करता है |
नमक का स्प्रे: |
शेल संक्षारक क्षेत्र 5% से कम के बाद 48 घंटे नमक छिड़काव |
थर्मल शॉक: |
विद्युत प्रदर्शन विनिर्देश आवश्यकता को पूरा करते हैं |
परिचालन तापमान: |
-40 ~ 85 डिग्री सेल्सियस |
सम्मिलन हानि विचलन: |
-1DB−ild−1DB 300kHz सुबह sl6ghz |
अगला: |
<-26db से 1MHz से 11GHz तक |
उत्पाद के फायदे
Øसक्रिय तांबा (सिग्नल रिपीटर के रूप में चिपसेट से सुसज्जित) (केबल लंबाईः0.5~15 मीटर)
Ø10.5Gbps तक के बहु-गीगाबिट डेटा दरों के लिए समर्थन
Øडेटा दरें 1Gbps तक पीछे की ओर संगत
Øगर्म-प्लग करने योग्य SFP 20PIN पदचिह्न
ØI/O कनेक्टर उच्च गति अंतर संकेत अनुप्रयोगों के लिए डिज़ाइन किया गया
Øबेहतर ईएमआई/ईएमसी प्रदर्शन के लिए बेहतर प्लग करने योग्य फॉर्म फैक्टर ((आईपीएफ) अनुरूप
Øउद्योग मानक SFP पिंजरे के साथ संगत +स्विच
Øईईपीआरओएम हस्ताक्षर को अनुकूलित किया जा सकता है।
Øकम बिजली की खपत < 0.5W
Øतापमान सीमाः 0 ~ 70 °C
ØRoHS-6 अनुरूप
अवलोकन

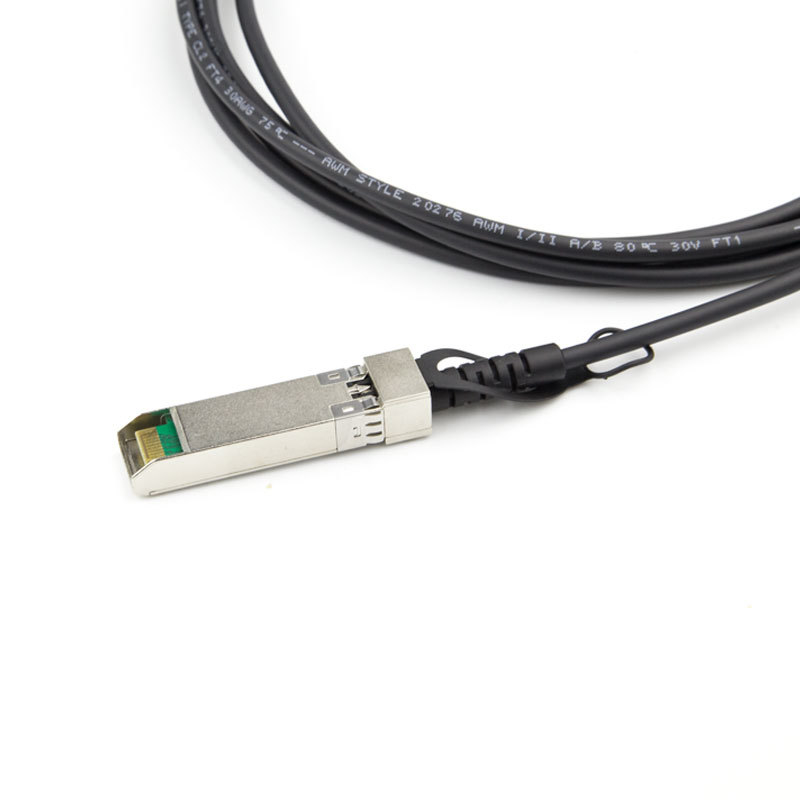

ई-लिंक्सLNK-DA18XX-XXXउच्च गति SFP+ डायरेक्ट अटैच केबल (DAC) 10 गीगाबिट ईथरनेट (10GbE) नेटवर्क अनुप्रयोगों में उच्च प्रदर्शन प्रदान करता है,एक पतली ट्विनैक्स केबल पर एक जोड़े ट्रांसमीटर और रिसीवर के माध्यम से 10Gbps डेटा भेजने के लिए एक उन्नत SFP + कनेक्टर का उपयोग करनावे विद्युत मानक SFF-8431, SFF-8083 और यांत्रिक मानक SFF-8432, EEPROM मानक SFF-8472 के अनुरूप हैं।
तकनीकी सूचकांक
|
परीक्षण प्रकार |
परीक्षण वस्तु |
लक्ष्य |
संदर्भ |
|
ईविद्युत विशेषताएं |
Dभिन्नता मोड RL ((SDDII) |
0.01 4. 1 जहाँ f गीगाहर्ट्ज में है माप इकाई: डीबी |
SFF 8431 |
|
सामान्य मोड रिटर्न हानि (SCCII) |
0.01 2.5 जहाँ f गीगाहर्ट्ज में है माप इकाई: डीबी |
SFF 8431 |
|
|
अगला |
<-26dB 1MHz से 11GHz तक |
/ |
|
|
केबल संयोजन प्रतिबाधा |
100+/ -100hm 30 पीएस (20%-80%) का वृद्धि समय |
(20%~80%) |
|
|
सम्मिलन हानि विचलन |
-1dB≤ILD≤1dB 300KHz≤f≤6GHz |
/ |
|
|
पर्यावरण विशेषताएं
|
परिचालन तापमान |
-40 से 85°C |
केबल ऑपरेटिंग तापमान। रेंज |
|
थर्मल शॉक |
विद्युत प्रदर्शन विनिर्देश की आवश्यकता को पूरा करता है |
ईआईए-364-32डी. विधि ए. टीसी-1. -55 10 85सी,100 चक्र, 15 मिनट, रहता है |
|
|
चक्रगत तापमान और आर्द्रता |
विद्युत प्रदर्शन विनिर्देश की आवश्यकता को पूरा करता है |
ईआईए-364-31 विधि III,परीक्षण शर्त ए |
|
|
नमक स्प्रे |
48 घंटे के बाद नमक छिड़काव खोल संक्षारक क्षेत्र 5% से कम |
ईआईए-364-26 |
|
|
तापमान जीवन |
प्रदर्शन विनिर्देश की आवश्यकता को पूरा करता है |
EIA-364-17B w/ RH, 500 घंटों के लिए 85% RH पर 85C की आर्द्र गर्मी |
|
|
मैकेनिकल विशेषताएं
|
मैकेनिकल कंपन |
प्रदर्शन विनिर्देश की आवश्यकता को पूरा करता है |
EIA-364-28E.11 TC-VII, परीक्षण की स्थिति X,Y,Z अक्ष में 15 मिनट |
|
केबल प्लग को पिंजरे में रखना |
90N मिन. |
केबल प्लग को 90N से नीचे कोई कार्यात्मक क्षति नहीं। SFF-8432 Rev 5 के अनुसार0 |
|
|
प्लग में केबल रिटेन |
90N मिन. |
ईआईए-455-6बी |
|
|
यांत्रिक झटका |
प्रदर्शन विनिर्देश की आवश्यकता को पूरा करता है |
क्लैंप और शॉक प्रति EIA-364-27B, TC-G, 6 दिशाओं में 3 बार, 100g, 6ms |
|
|
केबल प्लग सम्मिलन |
18N (अधिकतम) |
SFF-8432 Rev 5.0 |
|
|
केबल प्लग निकालना |
12.5N (अधिकतम) |
SFF-8432 Rev 5.0 |
|
|
स्थायित्व |
शारीरिक क्षति का कोई सबूत नहीं |
ईआईए-364-09; प्रदर्शन प्लग एंड अनप्लग चक्र प्लग और रिसेप्टेकल मैट दरः 250 बार/घंटा |
ऑर्डर करने की जानकारी
