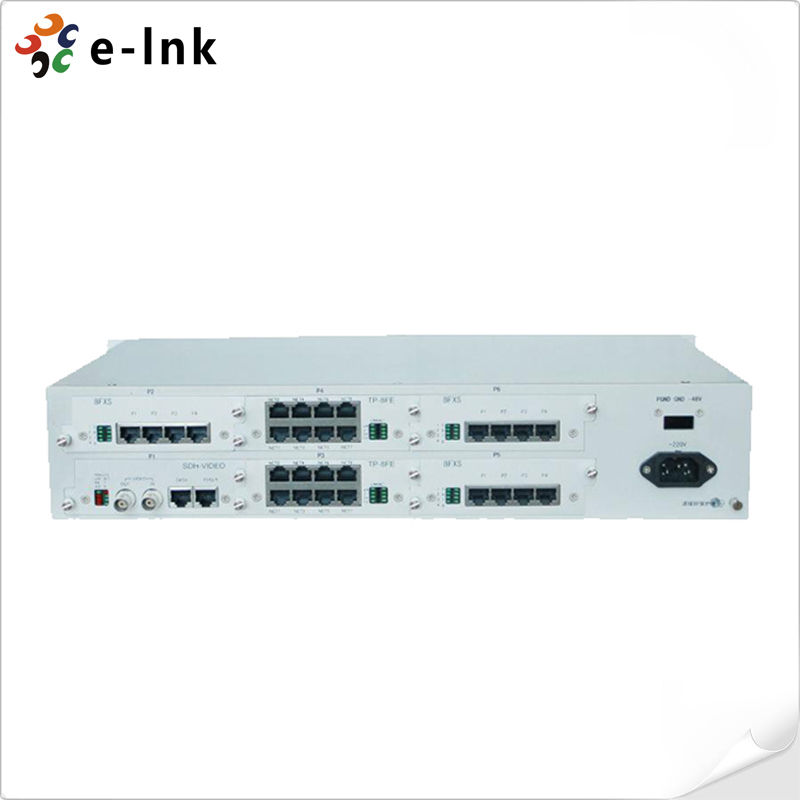

24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म

उत्पाद का विवरण

Place of Origin: China

ब्रांड नाम: E-link

प्रमाणन: ISO9001, CE, FCC, RoHS

Model Number: LNK-MSAP155-24 SDH/MSAP Multiplexer

दस्तावेज: E-link SDH Mux Datasheet V1....0.pdf

भुगतान और शिपिंग की शर्तें

Minimum Order Quantity: 1pcs

मूल्य: बातचीत योग्य

Packaging Details: Industrial PoE Switch Standard Carton Packaging

Delivery Time: 7-10 working days

Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal

Supply Ability: 100000PCS/Month

सबसे अच्छी कीमत पाएं
अब संपर्क करें
विनिर्देश
प्रमुखता देना:

24E1 एसडीएच एक्सेस प्लेटफ़ॉर्म

,

मल्टीसर्विस फाइबर ऑप्टिक प्लेटफ़ॉर्म

,

वारंटी के साथ एसडीएच एक्सेस प्लेटफ़ॉर्म

सापेक्षिक आर्द्रता::
5% से 90% गैर-कंडेनसिंग
परिचालन तापमान:
-5°C से 60°C
आयाम (WxHxD):
440 × 44 × 138 मिमी
वैकल्पिक 1+1 बिजली की आपूर्ति:
एसी+डीसी या डीसी+डीसी
बिजली की आपूर्ति:
-48V DC, +24VDC या 220V (110V) AC
तेजी से ईथरनेट डेटा मोड:
शेयर या वीएलएएन/अलग
सापेक्षिक आर्द्रता::
5% से 90% गैर-कंडेनसिंग
परिचालन तापमान:
-5°C से 60°C
आयाम (WxHxD):
440 × 44 × 138 मिमी
वैकल्पिक 1+1 बिजली की आपूर्ति:
एसी+डीसी या डीसी+डीसी
बिजली की आपूर्ति:
-48V DC, +24VDC या 220V (110V) AC
तेजी से ईथरनेट डेटा मोड:
शेयर या वीएलएएन/अलग
विवरण
24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म

24E1 SDH मल्टीसर्विस एक्सेस प्लेटफ़ॉर्म

उत्पाद के लाभ

· 1+1 रिडंडेंसी के साथ दो STM-1 ऑप्टिकल इंटरफेस। (यदि कोई एक विफल हो जाता है, तो दूसरा इसका बैकअप लेगा)।

· दो V.35/V.11 [N × 64K (N = 0 ~ 31)] चैनल।

· SDH, PCM, PDH और ईथरनेट का एकीकरण।

· भौतिक अलगाव के साथ 4 ईथरनेट नेटवर्क तक प्रदान करें, N × 2.048Mbps बैंडविड्थ प्राप्त करने के लिए।

· 6 स्लॉट प्रदान करें, 8E1 कार्ड, 8 FXO/FXS कार्ड, 8 RS232/RS485/RS422 कार्ड, ईथरनेट कार्ड, E&M, चुंबक, हॉटलाइन आदि डाल सकते हैं।

· मॉड्यूलर कॉन्फ़िगरेशन और अपग्रेड करने योग्य है।

· पॉइंट-टू-पॉइंट, चेन-शेप्ड और रिंग नेटवर्क का समर्थन करें।

अवलोकन

LNK-MSAP155-24 SDH/MSAP मल्टीप्लेक्सर E-link द्वारा SDH तकनीक पर आधारित एक नया विकसित ऑप्टिकल फाइबर ट्रांसमिशन उपकरण है। LNK-MSAP155-24 SDH MUX न केवल उपयोगकर्ताओं की ज़रूरतों को पूरा करने का प्रबंधन करता है, बल्कि अन्य फाइबर ऑप्टिकल ट्रांसमिशन/एक्सेस सेवाएं भी प्रदान करता है, साथ ही उपयोगकर्ताओं को अधिक विश्वसनीय बनाने की आवश्यकता भी है। LNK-MSAP155-24 SDH ऑप्टिकल मल्टीप्लेक्सर को सीधे रिमोट PDH मल्टीप्लेक्सर, ऑप्टिकल मॉडेम और मल्टी-सर्विस मल्टीप्लेक्सर आदि से जोड़ा जा सकता है,  LNK-MSAP155-24 विभिन्न प्रकार के वातावरण में फिट बैठता है



तकनीकी सूचकांक

पैरामीटर

विशिष्टता

ऑप्टिकल इंटरफ़ेस

दर

155Mbps±4.6ppm

अनुकूली फाइबर

सिंगल/मल्टी-मोड

खपत

-15 ~ -8dBm

तरंग दैर्ध्य

1310nm/1550nm

भौतिक कनेक्टर

FC/SC

संवेदनशीलता

-32dBm से बेहतर

E1 इंटरफ़ेस

दर

2048Kbps

कोड

HDB3

अनुपालन करें

ITU-T G.703 मानक

बाधा

75Ω/120Ω

फ्रेम संरचना

PCM30/31

सिग्नलिंग

इनबाउंड सिग्नलिंग

चैनल

24 तक

ईथरनेट इंटरफ़ेस

दर

N × 2.048MbpsN≤50

डुप्लेक्स

पूर्ण/आधा ऑटो-नेगोशिएशन

भौतिक कनेक्टर

RJ-45

अनुपालन करें

IEEE802.3

FXO/FXS इंटरफ़ेस

बाधा

200Ω + 560Ω//0.1μF

ऑडियो आवृत्ति रेंज

300Hz ~ 3400Hz

संपीड़न अनुपात

ITU G.711 में श्रेणी A

लूप करंट

25mA

EM2/4 इंटरफ़ेस

ऑडियो आवृत्ति रेंज

300Hz ~ 3400Hz

संपीड़न अनुपात

ITU G.711 में श्रेणी A

इको लॉस

>18dB

बाधा

600Ω संतुलित

V.24 इंटरफ़ेस

दर

अतुल्यकालिक<=9600bps

और अतुल्यकालिक 64kbps

अनुपालन करें

CCITT V.28

V.35 इंटरफ़ेस

दर

N × 64KbpsN=0 ~ 31

अनुपालन करें

ISO2593

भौतिक कनेक्टर

RJ-45

अनुपालन करें

ITU-T V.35

पावर

बिजली की आपूर्ति

220VAC/- 48VDC

बिजली की खपत

≤50W

कार्य वातावरण

कार्य तापमान

-30°C ~ 50°C

कार्य आर्द्रता

5%~95 % (कोई संघनन नहीं)

भंडारण तापमान

-40°C ~ 80°C

भंडारण आर्द्रता

5%~95 % (कोई संघनन नहीं)


जानकारी का आदेश देना

नाम

वर्णन करें

चित्र

3U-8ETH

4 चैनल ईथरनेट सेवा प्रदान करें।

24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म 0

3U-WG300

स्थानीय साइट या रिमोट साइट से 2 चैनल E1 डिजिटल सिग्नलिंग एक्सेस प्रदान करें, No.1, No.7, PRI, V5.2 सिग्नलिंग एक्सेस प्रदान करें, जिसका उपयोग MUX श्रृंखला डिवाइस में किया जाता है। टेलीफोन एक्सेस या PABX फ़ंक्शन प्रदान करें।

24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म 1

3U-8USER

4 स्लॉट प्रदान करें, PCM 64K बिजनेस कार्ड डाल सकते हैं।

24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म 2

3U-8E1

8E1 इंटरफ़ेस प्रदान करें

24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म 3

3U-8MVOICE

8 चैनल 64K व्यवसाय प्रदान करें, नेटवर्क प्रबंधन प्रणाली द्वारा FXO/FXS, चुंबक, 2100Hz चुंबक सेट कर सकते हैं।

24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म 4

3U-10FXS

10 FXS इंटरफ़ेस प्रदान करें

24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म 5

3U-10FXO

10 FXO इंटरफ़ेस प्रदान करें

24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म 6

3U-4EM2/4VOX

4 चैनल 2/4 वायर ऑडियो प्रदान करें, लाभ मार्जिन: ∞∞, समायोजन: °dB

24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म 7

3U-8V.24

8 चैनल V.24 इंटरफ़ेस प्रदान करें, RS232/RS485/RS422 व्यवसाय सेट कर सकते हैं, V.24 इंटरफ़ेस अतुल्यकालिक दर अनुकूली इंटरफ़ेस हो सकता है: 019200bps, DCE मोड सिंक्रोनस इंटरफ़ेस भी हो सकता है: 300, 600, 1200, 2400, 4800, 9600, 64Kbps आदि।

24E1 एसडीएच मल्टी सर्विस एक्सेस प्लेटफॉर्म 8
