उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
दस्तावेज: E-link Mini Module PLC Spli....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-5～75℃ |
Storage Temperature (℃): |
-40～85℃ |
Max Temperature Stability (dB): |
0.5 |
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-5～75℃ |
Storage Temperature (℃): |
-40～85℃ |
Max Temperature Stability (dB): |
0.5 |

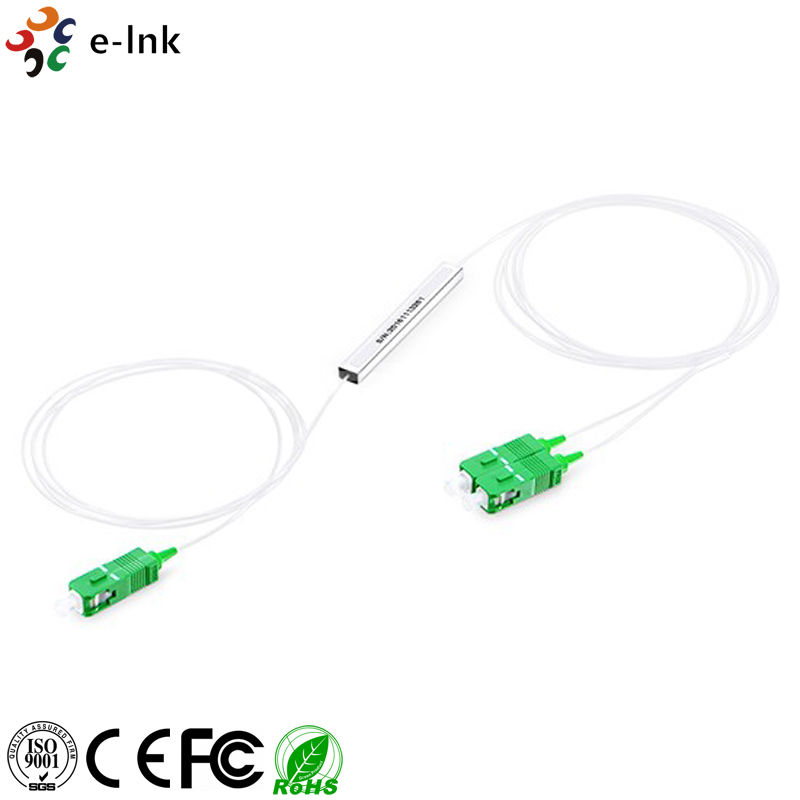

मिनी मॉड्यूल पीएलसी स्प्लिटर
लाभs
üकम सम्मिलन हानि (IL)
üउच्च अलगाव
üकम ध्रुवीकरण पर निर्भर हानि (पीडीएल)
üसंकुचित डिजाइन
üव्यापक परिचालन तरंग दैर्ध्य रेंज
üअच्छा चैनल-टू-चैनल समरूपता
üउच्च विश्वसनीयता और उच्च स्थिरता
üटेलकोर्डिया GR-1209-CORE-2001 अनुपालन
üटेलकोर्डिया GR-1221-CORE-1999 अनुपालन
üYD/T-1272Q अनुपालन
üQ/CT-2295 अनुपालन
üRoHS-6 अनुरूप (लीड) मुक्त)
अवलोकन
दई-लिंकमिनी मॉड्यूल पीएलसी (प्लेनर लाइटवेव सर्किट) स्प्लिटर एक प्रकार का ऑप्टिकल पावर मैनेजमेंट डिवाइस है जिसमें मिनी मॉड्यूल पैकेज है जो सिलिका ऑप्टिकल वेवगाइड तकनीक का उपयोग करके निर्मित है।यह व्यापक रूप से 1xN या 2xN विभाजन अनुपात के साथ ऑप्टिकल सिग्नल पावर स्प्लिटिंग का एहसास करने के लिए पीओएन / ओडीएन नेटवर्क में उपयोग किया जाता है.ई-लिंकपोर्ट विन्यास, केबल प्रकार, फाइबर लंबाई, इनपुट कनेक्टर और आउटपुट पर विभिन्न आवश्यकताओं को पूरा करने के लिए अनुकूलित मिनी मॉड्यूल पीएलसी स्प्लिटर की एक श्रृंखला प्रदान करता है कनेक्टर।
तकनीकी सूचकांक
|
पैरामीटर |
1×N मिनी मॉड्यूल पीएलसी स्प्लिटर |
|||||
|
ऑपरेटिंग तरंग दैर्ध्य (nm) |
1260 ₹1650 |
|||||
|
पोर्ट विन्यास |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
अधिकतम सम्मिलन हानि (डीबी) (पी/एस ग्रेड) |
4.1/4.3 |
7.4/7.6 |
10.5/10.8 |
13.8/14.0 |
16.8/17.2 |
20.8/21.3 |
|
अधिकतम हानि एकरूपता (डीबी) |
0.6 |
0.7 |
0.8 |
1.2 |
1.5 |
2.0 |
|
अधिकतम पीडीएल (डीबी) |
0.2 |
0.25 |
0.35 |
|||
|
मिन रिटर्न लॉस (डीबी) |
55 |
|||||
|
मिन निर्देश (dB) |
55 |
|||||
|
अधिकतम तरंगदैर्ध्य निर्भर हानि (dB) |
0.5 |
0.8 |
1.0 |
|||
|
अधिकतम तापमान स्थिरता (डीबी) |
0.5 |
|||||
|
ऑपरेटिंग तापमान (°C) |
-5 ¢75 |
|||||
|
भंडारण तापमान (°C) |
-40 ¢ 85 |
|||||
|
उपकरण आयाम L × W × H (मिमी) |
60×7×4 |
60x12x4 |
80x20x6 |
100x40x6 |
||
|
पैरामीटर |
2×N मिनी मॉड्यूल पीएलसी स्प्लिटर |
||||
|
ऑपरेटिंग तरंग दैर्ध्य (nm) |
1260 ₹1650 |
||||
|
पोर्ट विन्यास |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
अधिकतम सम्मिलन हानि (dB) |
4.5 |
7.9 |
11.3 |
14.7 |
17.8 |
|
अधिकतम हानि एकरूपता (डीबी) |
0.9 |
1.0 |
1.2 |
1.5 |
1.8 |
|
अधिकतम पीडीएल (डीबी) |
0.3 |
0.35 |
|||
|
मिन रिटर्न लॉस (डीबी) |
55 |
||||
|
मिन निर्देश (dB) |
55 |
||||
|
अधिकतम तरंगदैर्ध्य निर्भर हानि (dB) |
0.5 |
0.8 |
|||
|
अधिकतम तापमान स्थिरता (डीबी) |
0.5 |
||||
|
ऑपरेटिंग तापमान (°C) |
-5 ¢75 |
||||
|
भंडारण तापमान (°C) |
-40 ¢ 85 |
||||
|
उपकरण आयाम L × W × H (मिमी) |
60×7×4 |
60x12x4 |
100x20x6 |
||
ऑर्डर करने की जानकारी
|
एलएनके-xxx-MM- |
xx- |
xx- |
x |
x |
|
मिनी मॉड्यूल पीएलसी स्प्लिटर |
फाइबर का प्रकार |
फाइबर की लंबाई |
इनपुट कनेक्टर |
आउटपुट कनेक्टर |
|
xxx: |
09=0.9 मिमी ढीली नली |
10=1.0m |
0=कोई नहीं |
0=कोई नहीं |
|
102 = 1 × 2 |
20=2.0 मिमी ढीली ट्यूब |
15=1.5 मीटर |
1=Fसी/यूपीसी |
1=Fसी/यूपीसी |
|
... |
30=3.0 मिमी ढीली ट्यूब |
20=2.0m |
2=एफसी/एपीसी |
2=एफसी/एपीसी |
|
164 = 1 × 64 |
|
25=2.5m |
3=SC/UPC |
3=SC/UPC |
|
202 = 2 × 2 |
|
... |
4=एससी/एपीसी |
4=एससी/एपीसी |
|
... |
|
|
5=एलसी/यूपीसी |
5=एलसी/यूपीसी |
|
232 = 2 × 32 |
|
|
6=एलसी/एपीसी |
6=एलसी/एपीसी |
आवेदन
üएफटीटीएच प्रणालीएँ
üपीओएन नेटवर्क
üCATV लिंक
üसंचार उपकरण
