उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
दस्तावेज: E-link Cassette Plug-in Typ....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-40～85 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |
Operating Wavelength (nm): |
1260～1650 |
Min Return Loss (dB): |
55 |
Min Directivity (dB): |
55 |
Operating Temperature (℃): |
-40～85 |
Storage Temperature (℃): |
-40～85 |
Max Temperature Stability (dB): |
0.5 |

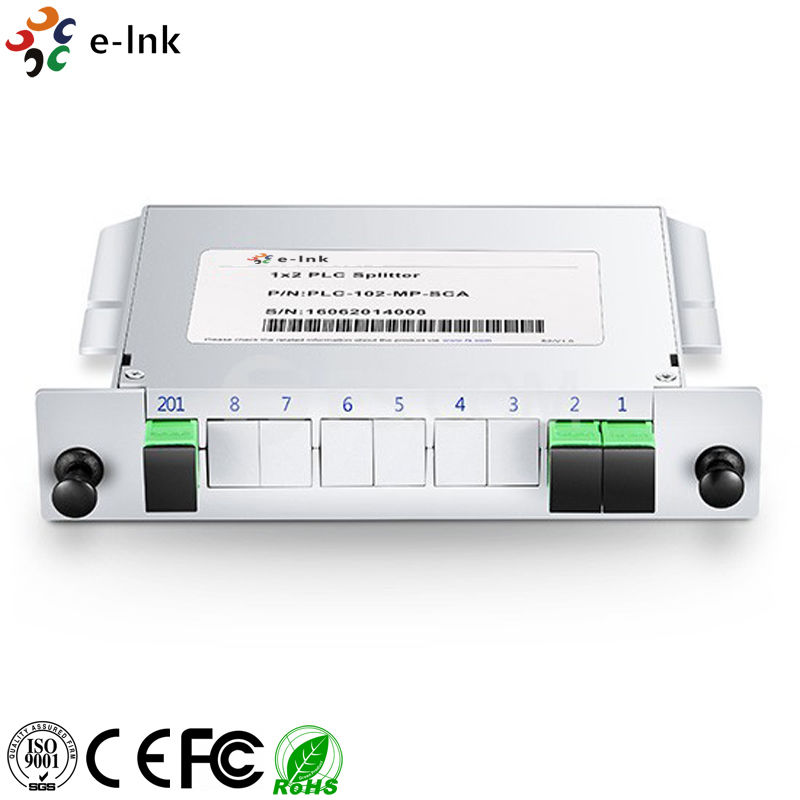

कैसेटप्लग-इन प्रकारपीएलसी स्प्लिटर
लाभ
üकम सम्मिलन हानि (IL)
üउच्च अलगाव
üकम ध्रुवीकरण पर निर्भर हानि (पीडीएल)
üके साथ कॉम्पैक्ट डिजाइन एडाप्टर
üव्यापक परिचालन तरंग दैर्ध्य रेंज
üअच्छा चैनल-टू-चैनल समरूपता
üउच्च विश्वसनीयता और उच्च स्थिरता
üटेलकोर्डिया GR-1209-CORE-2001 अनुपालन
üटेलकोर्डिया GR-1221-CORE-1999 अनुपालन
üYD/T-1272Q अनुपालन
üQ/CT-2295 अनुपालन
üRoHS-6 अनुरूप (लीड) मुक्त)
अवलोकन
दई-लिंककैसेट पीएलसी (प्लानर लाइटवेव सर्किट) स्प्लिटर एक प्रकार का ऑप्टिकल पावर मैनेजमेंट डिवाइस है जो सिलिका ऑप्टिकल वेवगाइड तकनीक का उपयोग करके निर्मित कैसेट पैकेज के साथ है।यह व्यापक रूप से 1xN या 2xN विभाजन अनुपात के साथ ऑप्टिकल सिग्नल पावर स्प्लिटिंग का एहसास करने के लिए पीओएन / ओडीएन नेटवर्क में उपयोग किया जाता है.ई-लिंकपोर्ट विन्यास, इनपुट कनेक्टर और आउटपुट कनेक्टर पर विभिन्न आवश्यकताओं को पूरा करने के लिए अनुकूलित कैसेट पीएलसी स्प्लिटर की एक श्रृंखला प्रदान करता है।
तकनीकी सूचकांक
|
पैरामीटर |
1×N कैसेट पीएलसी स्प्लिटर |
||||
|
ऑपरेटिंग तरंग दैर्ध्य (nm) |
1260 ₹1650 |
||||
|
पोर्ट विन्यास |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
|
अधिकतम सम्मिलन हानि (डीबी) (पी/एस ग्रेड) |
4.1/4.3 |
7.4/7.6 |
10.5/10.8 |
13.8/14.0 |
16.8/17.2 |
|
अधिकतम हानि एकरूपता (डीबी) |
0.6 |
0.7 |
0.8 |
1.2 |
1.5 |
|
अधिकतम पीडीएल (डीबी) |
0.2 |
0.25 |
|||
|
मिन रिटर्न लॉस (डीबी) |
55 |
||||
|
मिन निर्देश (dB) |
55 |
||||
|
अधिकतम तरंगदैर्ध्य निर्भर हानि (dB) |
0.5 |
0.8 |
|||
|
अधिकतम तापमान स्थिरता (डीबी) |
0.5 |
||||
|
ऑपरेटिंग तापमान (°C) |
-40 ¢ 85 |
||||
|
भंडारण तापमान (°C) |
-40 ¢ 85 |
||||
|
उपकरण आयाम L × W × H (मिमी) |
130×100×25 |
267x100x50 |
|||
|
पैरामीटर |
2×N कैसेट पीएलसी स्प्लिटर |
||||
|
ऑपरेटिंग तरंग दैर्ध्य (nm) |
1260 ₹1650 |
||||
|
पोर्ट विन्यास |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
अधिकतम सम्मिलन हानि (dB) |
4.5 |
7.9 |
11.3 |
14.7 |
17.8 |
|
अधिकतम हानि एकरूपता (डीबी) |
0.9 |
1.0 |
1.2 |
1.5 |
1.8 |
|
अधिकतम पीडीएल (डीबी) |
0.3 |
0.35 |
|||
|
मिन रिटर्न लॉस (डीबी) |
55 |
||||
|
मिन निर्देश (dB) |
55 |
||||
|
अधिकतम तरंगदैर्ध्य निर्भर हानि (dB) |
0.5 |
0.8 |
|||
|
अधिकतम तापमान स्थिरता (डीबी) |
0.5 |
||||
|
ऑपरेटिंग तापमान (°C) |
-40 ¢ 85 |
||||
|
भंडारण तापमान (°C) |
-40 ¢ 85 |
||||
|
उपकरण आयाम L × W × H (मिमी) |
130×100×25 |
267x100x50 |
|||
ऑर्डर करने की जानकारी
|
एलएनके-xxx-CP |
- |
x |
x |
|
कैसेट पीएलसी स्प्लिटर |
|
इनपुट कनेक्टर |
आउटपुट कनेक्टर |
|
xxx: |
|
0=कोई नहीं |
0=कोई नहीं |
|
102 = 1 × 2 |
|
1=Fसी/यूपीसी |
1=Fसी/यूपीसी |
|
... |
|
2=एफसी/एपीसी |
2=एफसी/एपीसी |
|
132=1×32 |
|
3=SC/UPC |
3=SC/UPC |
|
202 = 2 × 2 |
|
4=एससी/एपीसी |
4=एससी/एपीसी |
|
... |
|
5=एलसी/यूपीसी |
5=एलसी/यूपीसी |
|
232 = 2 × 32 |
|
6=एलसी/एपीसी |
6=एलसी/एपीसी |
आवेदन
üएफटीटीएच प्रणालीएँ
üपीओएन नेटवर्क
üऑप्टिकल फाइबर सेंसिंग प्रणालीएँ
üएयरोस्पेस और सैन्य अनुप्रयोग
