उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
दस्तावेज: E-link 4E1+4GE+Phone+SNMP P....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 60°C |
Storage Temperature: |
-40°C ~ 80°C |
Power consumption: |
≤10W |
Power supply: |
AC220V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 60°C |
Storage Temperature: |
-40°C ~ 80°C |
Power consumption: |
≤10W |
Power supply: |
AC220V；DC –48V；DC +24V |

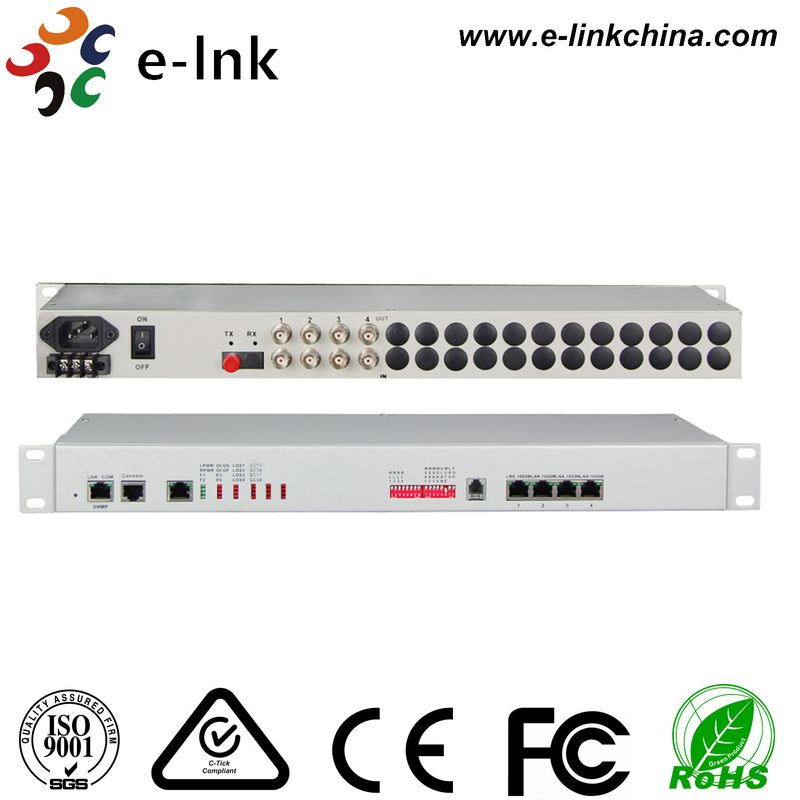

4E1+4GE+फोन+SNMP फाइबर ऑप्टिकल मल्टीप्लेक्सर
लाभ
Ø स्वयं-कॉपीराइट IC पर आधारित
Ø फाइबर बैंडविड्थ 1.5G तक है, ईथरनेट बैंडविड्थ वायर स्पीड 1000M है
Ø ईथरनेट इंटरफ़ेस दर 10/100/1000M है, हाफ/फुल डुप्लेक्स ऑटो-नेगो
Ø 4*ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, VLAN का समर्थन करता है, जिसे 4 चैनल लॉजिकल आइसोलेशन के लिए सेट किया जा सकता है
Ø कंसोल प्रबंध इंटरफ़ेस (RS232) प्रदान करें
Ø दो फाइबर इंटरफ़ेस 1+1 सुरक्षा प्रदान करें(APS)फ़ंक्शन
Ø E1 इंटरफ़ेस G.703 के अनुरूप है, डिजिटल क्लॉक रिकवरी और स्मूथ फेज़-लॉक तकनीक को अपनाता है
Ø इंजीनियरिंग ऑर्डर-वायर हॉटलाइन (वैकल्पिक) के रूप में मानक 2 वायर टेलीफोन (गैर-टेलीफोन हैंडल) का उपयोग करता है
Ø जब ऑप्टिकल सिग्नल खो जाता है, तो यह दूरस्थ डिवाइस के पावर ऑफ या फाइबर के डिस्कनेक्ट होने का पता लगा सकता है, और LED द्वारा अलार्म इंगित करता है
Ø स्थानीय डिवाइस दूरस्थ डिवाइस की कार्य स्थिति देख सकता है
Ø 2 विस्तार इंटरफ़ेस प्रदान करें, आप 1~2 चैनल एसिंक्रोनस डेटा का विस्तार कर सकते हैं, जैसे RS232/RS485/RS422/मैनचेस्टर कोड;
Ø रिमोट इंटरफ़ेस लूप बैक को कमांड प्रदान करें, स्थानीय E1 लूप बैक फ़ंक्शन का समर्थन करें, E1 LOS और AIS अलार्म का समर्थन करें, लाइन रखरखाव को आसान बनाएं
Ø संचरण दूरी बिना रुकावट के 2-100Km तक है
Ø SNMP प्रबंधक (अंदर SNMP एजेंट) का समर्थन करें
Ø AC 220V, DC-48V, DC24V वैकल्पिक हो सकते हैं
Ø DC-48V/DC24V बिजली आपूर्ति ध्रुवता पहचान फ़ंक्शन, ध्रुवता-मुक्त
अवलोकन
यह डिवाइस VLSI के आधार पर विकसित पॉइंट-टू-पॉइंट ऑप्टिकल ट्रांसमिशन डिवाइस है। डिवाइस 1-4*E1 इंटरफ़ेस, 1-4*10/100/1000M ईथरनेट इंटरफ़ेस (वायर स्पीड 1000M) और 2 विस्तार इंटरफ़ेस प्रदान करता है। 4* ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, VLAN का समर्थन कर सकता है। 1 विस्तार इंटरफ़ेस का उपयोग RS232/RS485/RS422 एसिंक्रोनस डेटा, ड्राई कॉन्टैक्ट सिग्नल, 1 चैनल डिजिटल बिजनेस फोन के ट्रांसमिशन चैनल के रूप में किया जा सकता है। यह बहुत लचीला है। इसमें अलार्म फ़ंक्शन है। काम विश्वसनीय, स्थिर और कम बिजली की खपत, उच्च एकीकरण, छोटे आकार का है।
तकनीकी सूचकांक
|
पैरामीटर |
विशेष विवरण |
|
फाइबर
|
मल्टी-मोड फाइबर 50/125um, 62.5/125um, अधिकतम संचरण दूरी: 5Km @ 62.5 / 125um सिंगल मोड फाइबर, क्षीणन (3dbm/km) तरंग दैर्ध्य: 820nm संचरण शक्ति: -12dBm (न्यूनतम) ~-9dBm(अधिकतम) रिसीवर संवेदनशीलता: -28dBm (न्यूनतम) लिंक बजट: 16dBm सिंगल-मोड फाइबर 8/125um, 9/125um अधिकतम संचरण दूरी:40Km संचरण दूरी: 40Km @ 9 / 125um सिंगल मोड फाइबर, क्षीणन (0.35dbm/km) तरंग दैर्ध्य: 1310nm संचरण शक्ति: -9dBm (न्यूनतम) ~-8dBm (अधिकतम) रिसीवर संवेदनशीलता: -27dBm (न्यूनतम) लिंक बजट: 18dBm |
|
E1 इंटरफ़ेस
|
इंटरफ़ेस मानक: प्रोटोकॉल G.703 का अनुपालन करें; E1 प्रतिबाधा: 75Ω (असंतुलन), 120Ω (संतुलन); जिटर सहनशीलता: प्रोटोकॉल G.742 और G.823 के अनुसार अनुमत क्षीणन: 0~6dBm |
|
ईथरनेट इंटरफ़ेस (10/100M/1000M UTP)
|
इंटरफ़ेस दर: 10/100/1000MMbps, हाफ/फुल डुप्लेक्स ऑटो-नेगोशिएशन इंटरफ़ेस मानक: IEEE 802.3, IEEE802.1Q(VLAN) के साथ संगत MAC पता क्षमता: 4096 कनेक्टर: RJ45, ऑटो-MDIX का समर्थन करें |
|
बिजली
|
बिजली आपूर्ति: AC220V；DC –48V；DC +24V बिजली की खपत: ≤10W |
|
कार्य वातावरण
|
कार्य तापमान: -10°C ~ 60°C कार्य आर्द्रता: 5%~95 % (कोई संघनन नहीं) भंडारण तापमान: -40°C ~ 80°C भंडारण आर्द्रता: 5%~95 % (कोई संघनन नहीं) |
