उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
Model Number: LNK-PDH-E4F1M Series
दस्तावेज: E-link Managed 4E1 + 1FE PD....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
216X140X31mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
216X140X31mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |

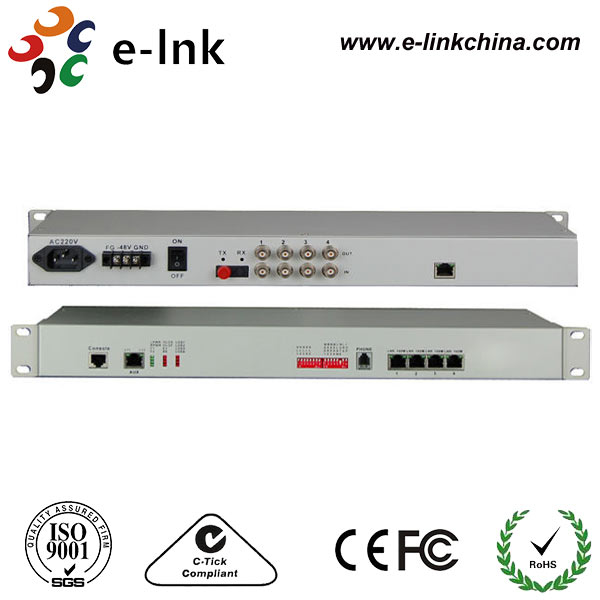

4E1 + 1FE + EOW + कंसोल एनएमएस
लाभ
·4 E1 डिजिटल इंटरफेस प्रदान करना, 75 Ω~120Ω प्रतिबाधा विकल्प;मॉड्यूलर व्यापक गतिशील ऑप्टिकल डिटेक्टर
·1 चैनल पीसीएम डिजिटल व्यावसायिक फोन (वैकल्पिक)
·ईथरनेट इंटरफेस दर 10/100M है, आधा/पूर्ण डुप्लेक्स ऑटो-नेगो
·कंसोल प्रबंधक इंटरफ़ेस प्रदान करें (RS232)
·डिवाइस मास्टर ऑप्टिकल फाइबर इंटरफ़ेस और बैकअप ऑप्टिकल फाइबर इंटरफ़ेस प्रदान करता है, दोहरी ऑप्टिकल पोर्ट बैकअप फ़ंक्शन यह सुनिश्चित करता है कि काम कभी नहीं टूट जाएगा (वैकल्पिक)
·ई1 इंटरफ़ेस जी के अनुरूप है।703, डिजिटल घड़ी वसूली और चिकनी चरण-लॉक प्रौद्योगिकी को अपनाता है
·जब ऑप्टिकल संकेत खो, यह दूरस्थ डिवाइस बिजली बंद है या फाइबर डिस्कनेक्ट है पता लगा सकते हैं, और एलईडी द्वारा अलार्म का संकेत देता है
·स्थानीय डिवाइस दूरस्थ डिवाइस कार्य स्थिति देख सकते हैं
·दूरस्थ इंटरफ़ेस लूप वापस, लाइन रखरखाव को आसान कमांड प्रदान करें
·प्रसारण दूरी बिना किसी रुकावट के 2-120 किमी तक है
·SNMP प्रबंधक (SNMP एजेंट अंदर) का समर्थन करें
·AC 220V, DC-48V, DC24V वैकल्पिक हो सकते हैं
·DC-48V/DC24V बिजली आपूर्ति ध्रुवीयता का पता लगाने के कार्य, ध्रुवीयता मुक्त
अवलोकन
यह उपकरण प्रदान करता है4चैनल E1 इंटरफ़ेस,1 चैनल 10/100 एम फास्ट ईथरनेट और1 चैनल पीसीएम डिजिटल हॉटलाइन फोन (वैकल्पिक) । यह बहुत लचीला है। इसमें अलार्म फ़ंक्शन है। काम विश्वसनीय, स्थिर और कम बिजली की खपत, उच्च एकीकरण और छोटे आकार का है।
तकनीकी सूचकांक
|
पैरामीटर |
विनिर्देश |
|
फाइबर |
|
|
मल्टी-मोड फाइबर |
|
|
फाइबर का प्रकार |
50/125um, 62.5/125um |
|
अधिकतम संचरण दूरी |
5 किमी @ 62.5 / 125umबहुमोड फाइबर, क्षीणन (3dbm/km) तरंग दैर्ध्यः 820nm |
|
प्रेषण शक्ति |
-12dBm (मिनट) ~-9dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-28dBm (मिनट) |
|
लिंक बजट |
16dBm |
|
सिंगल-मोड फाइबर |
|
|
फाइबर का प्रकार |
8/125um, 9/125um |
|
अधिकतम संचरण दूरी |
120 किमी |
|
संचरण दूरी |
120Km @ 9 / 125um एकल मोड फाइबर, क्षीणन (0.35dbm/km) |
|
तरंग लंबाई |
1310nm |
|
प्रेषण शक्ति |
-9dBm (मिनट) ~-8dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-27dBm (मिनट) |
|
लिंक बजट |
18dBm |
|
ई1 इंटरफेस |
|
|
इंटरफेस मानक |
प्रोटोकॉल जी का पालन करें।703 |
|
इंटरफ़ेस दर |
n*64Kbps±50ppm |
|
इंटरफेस कोड |
एचडीबी3 |
|
ई1 प्रतिबाधाः |
75Ω (असंतुलन), 120Ω (संतुलन) |
|
जिटर सहिष्णुता |
प्रोटोकॉल G.742 और G के अनुसार823 |
|
अनुमत क्षीणन |
0~6dBm |
|
ईथरनेट इंटरफ़ेस |
|
|
इंटरफेस दर |
10/100 एमबीपीएस, आधा/पूर्ण डुप्लेक्स ऑटो-नगरेशन |
|
इंटरफेस मानक |
IEEE 802 के साथ संगत।3, IEEE 802.1Q (वीएलएएन) |
|
मैक पता क्षमता |
4096 |
|
कनेक्टर |
RJ45, ऑटो-MDIX का समर्थन करें |
|
शक्ति |
|
|
विद्युत आपूर्ति |
AC180V ~ 260V;डीसी
