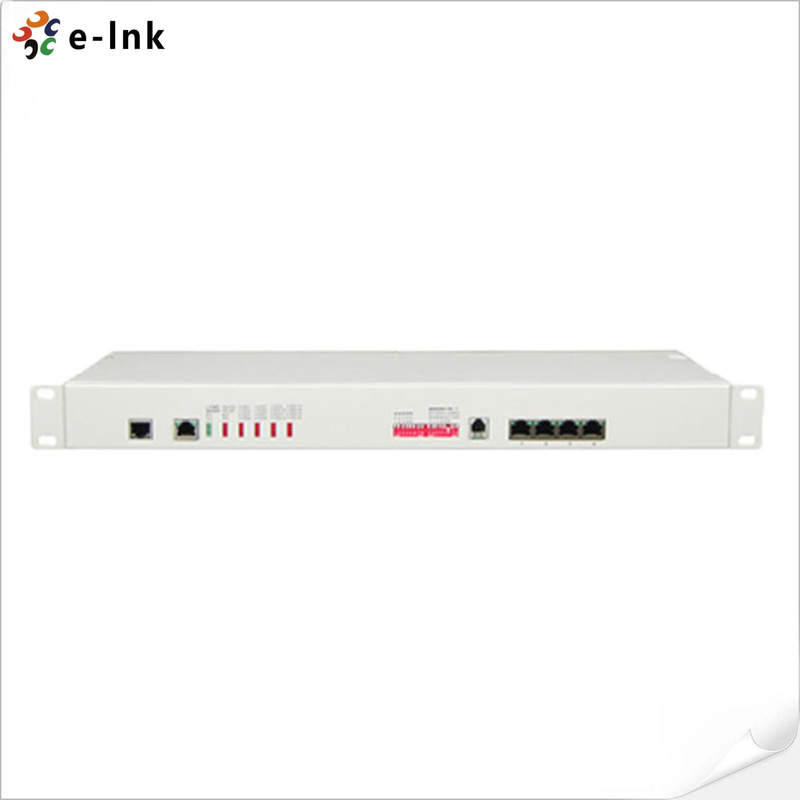

उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
Model Number: LNK-E16G4 Series
दस्तावेज: E-link 16E1+4GE PDH Mux Dat....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
लाभ
·स्वयं के कॉपीराइट आईसी पर आधारित
·बैंडविड्थ 1.5G तक है, लाइन स्रोतों को बचा सकता है
·ईथरनेट इंटरफेस दर 10M/100M/1000M है, आधा/पूर्ण डुप्लेक्स ऑटो-अनुकूली
·4 चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, वीएलएएन का समर्थन करता है, 4 चैनल तार्किक अलगाव पर सेट किया जा सकता है
·ई1 इंटरफ़ेस जी के अनुरूप है।703, डिजिटल घड़ी वसूली और चिकनी चरण-लॉक प्रौद्योगिकी को अपनाता है
·1 चैनल पीसीएम डिजिटल व्यावसायिक फोन (वैकल्पिक)
·कंसोल प्रबंधन इंटरफ़ेस प्रदान करें
·जब ऑप्टिकल संकेत खो, यह दूरस्थ डिवाइस बिजली बंद है या फाइबर डिस्कनेक्ट है पता लगा सकते हैं, और एलईडी द्वारा अलार्म का संकेत देता है
·स्थानीय डिवाइस दूरस्थ डिवाइस कार्य स्थिति देख सकते हैं
·2 विस्तार इंटरफेस प्रदान करें, आप 1 ~ 2 चैनल असिंक्रोनस डेटा का विस्तार कर सकते हैं, जैसे कि RS232/RS485/RS422/मैनचेस्टर कोड;
·1~2चैनल आवाज, 1~2चैनल ई1,1~4चैनल स्विच, या दूरस्थ इंटरफ़ेस को कमांड प्रदान करें लूप बैक, लाइन रखरखाव को आसान करें
·प्रसारण दूरी बिना किसी रुकावट के 2-120 किमी तक है
·AC 220V, DC-48V, DC24V वैकल्पिक हो सकते हैं
·DC-48V/DC24V बिजली आपूर्ति ध्रुवीयता का पता लगाने के कार्य, ध्रुवीयता मुक्त
अवलोकन
यह उपकरण वीएलएसआई के आधार पर विकसित बिंदु-से-बिंदु ऑप्टिकल ट्रांसमिशन उपकरण है। यह उपकरण 1-16 चैनल ई1 इंटरफ़ेस प्रदान करता है,1-4चैनल 10M/100M/1000M ईथरनेट इंटरफ़ेस (लाइन दर 1000M) और 2 विस्तार इंटरफेस. 4 चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, वीएलएएन का समर्थन कर सकता है। 1 विस्तार इंटरफ़ेस का उपयोग RS232/RS485/RS422 असिंक्रोनस डेटा, वॉयस सिग्नल,2/4 लाइन ई एंड एम ऑडियो सिग्नल, स्विच सिग्नल, ईथरनेट सिग्नल (बैंडविड्थ 2M).1 चैनल डिजिटल व्यवसाय फोन वैकल्पिक हो सकता है। यह बहुत लचीला है। इसमें अलार्म फ़ंक्शन है। काम विश्वसनीय, स्थिर और कम बिजली की खपत है,उच्च एकीकरणछोटा आकार।
तकनीकी सूचकांक
|
पैरामीटर |
विनिर्देश |
|
मल्टी-मोड फाइबर |
|
|
फाइबर का प्रकार |
50/125um, 62.5/125um |
|
अधिकतम संचरण दूरी |
5 किमी @ 62.5 / 125um सिंगल मोड फाइबर, क्षीणन (3dbm/km) तरंग दैर्ध्यः 820nm |
|
प्रेषण शक्ति |
-12dBm (मिनट) ~-9dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-28dBm (मिनट) |
|
लिंक बजट |
16dBm |
|
सिंगल-मोड फाइबर |
|
|
फाइबर का प्रकार |
8/125um, 9/125um |
|
अधिकतम संचरण दूरी |
40 किमी |
|
संचरण दूरी |
40 किमी @ 9 / 125um सिंगल मोड फाइबर, क्षीणन (0.35dbm/km) |
|
तरंग लंबाई |
1310nm |
|
प्रेषण शक्ति |
-9dBm (मिनट) ~-8dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-27dBm (मिनट) |
|
लिंक बजट |
18dBm |
|
फाइबर इंटरफेस |
|
|
कनेक्ट करें |
एफसी (डिफ़ॉल्ट), एससी/एसएफपी वैकल्पिक |
|
प्रोटोकॉल |
टेलनेट और एसएनएमपी |
|
मानक एसएनएमपी प्रोटोकॉल |
यह MIB फ़ाइलें प्रदान करता है, तीसरे पक्ष के SNMP के साथ विलय करने के लिए सुविधाजनक है |
|
ई1 इंटरफेस |
|
|
इंटरफेस मानक |
प्रोटोकॉल जी का पालन करें।703 |
|
इंटरफ़ेस दर |
n*64Kbps±50ppm |
|
इंटरफेस कोड |
एचडीबी3 |
|
ई1 प्रतिबाधाः |
75Ω (असंतुलन), 120Ω (संतुलन) |
|
जिटर सहिष्णुता |
प्रोटोकॉल G.742 और G के अनुसार823 |
|
अनुमत क्षीणन |
0~6dBm |
|
गीगाबिटईथरनेटमैंइंटरफ़ेस (10/100)/1000M) |
|
|
इंटरफेस दर |
10/100/1000 एमबीपीएस, आधा/पूर्ण डुप्लेक्स ऑटो-नियोक्ति |
|
इंटरफेस मानक |
IEEE 802 के साथ संगत।3, IEEE 802.1Q (वीएलएएन) |
|
मैक पता क्षमता |
4096 |
|
कनेक्टर |
RJ45, ऑटो-MDIX का समर्थन करें |
|
शक्ति |
|
|
विद्युत आपूर्ति |
AC180V ~ 260V;डीसी
