उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link

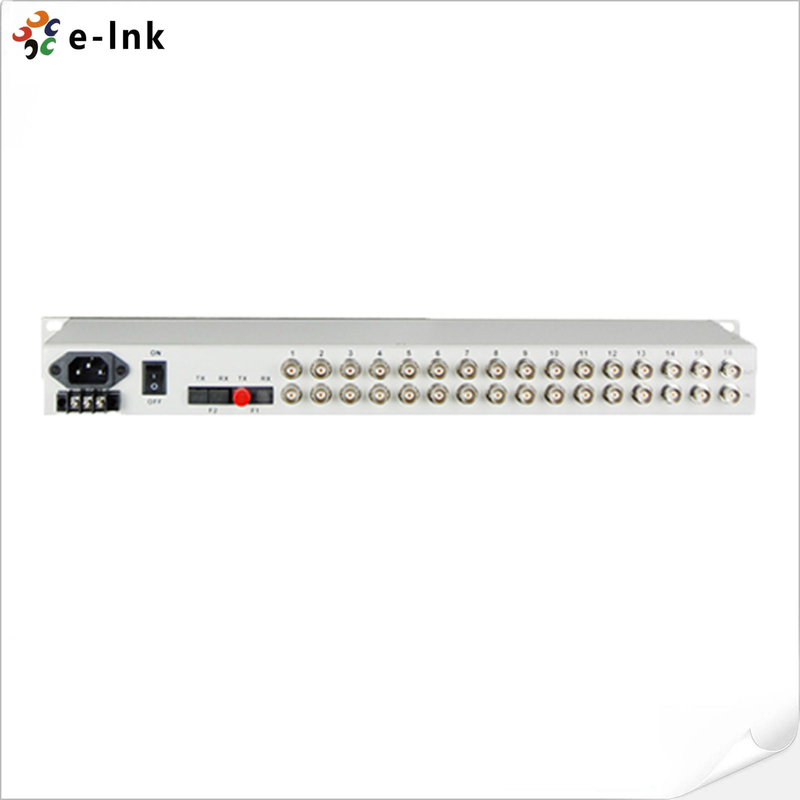

Model Number: LNK-E16F4-LCD Series
दस्तावेज: E-link 16E1+4FE PDH Mux Dat....0.doc
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
लाभ
· 16E1 पारदर्शी ट्रांसमिशन प्रदान करता है;
· अंदर 16*2 LCD डिस्प्ले और SNMP एजेंट के साथ।
· कंसोल प्रबंधन इंटरफ़ेस (RS232) प्रदान करें
· दो फाइबर इंटरफ़ेस 1+1 सुरक्षा फ़ंक्शन, और ALS (स्वचालित लेजर शटडाउन/कमी) फ़ंक्शन प्रदान करें
· 4*100M वायर-स्पीड ईथरनेट चैनल प्रदान करें, आपसी बातचीत का समर्थन करें, ईथरनेट बैंडविड्थ 32K के गुणक पर सेट है।;
· विकल्प के लिए एक हॉटलाइन चैनल प्रदान करें;
· दो फाइबर इंटरफेस प्रदान करें, एक मास्टर के रूप में, दूसरा स्लेव के रूप में, निर्बाध सेवा ट्रांसमिशन सुनिश्चित करना।
· ऑप्टिकल पोर्ट की दर 155Mbps है, ट्रांसमिशन रेंज 25KM, 40KM, 60KM, 80KM या 100KM तक पहुंच सकती है;
· E1 इंटरफ़ेस कोड HDB3 है, E1 कंपन विशेषता ITU-T G.703, G.823 और G.742 के अनुरूप है;
· ईथरनेट पोर्ट फुल/हाफ डुप्लेक्स, 10M/100M ऑटो-एडेप्टेबल का समर्थन करता है;
· ईथरनेट पोर्ट VLAN फ़ंक्शन का समर्थन करता है और उपयोगकर्ता चयन के लिए 4 डिवीज़न मोड हैं;
· ईथरनेट पैकेज का आकार 1916 बाइट का समर्थन करता है और 4 ईथरनेट पोर्ट को अलग से सेट किया जा सकता है;
· पूर्ण अलार्म फ़ंक्शन है और रिमोट डिवाइस की स्थिति की निगरानी कर सकता है;
· दो फाइबर लूप-बैक, और चार E1 लूप-बैक मोड का समर्थन करता है, और डिवाइस को आसानी से प्रबंधित करता है;
· उपयोगकर्ता कॉन्फ़िगर करने योग्य मुख्य अलार्म और मामूली अलार्म, एलसीडी में प्रदर्शित और स्पीकर पर ध्वनि अलार्म;
· अतिरिक्त के लिए AC110V, AC220V और DC-48V का संयोजन
अवलोकन
यह उपकरण 1-16 चैनल E1 इंटरफ़ेस, 1-4 चैनल 10M/100M ईथरनेट इंटरफ़ेस (लाइन रेट 100M) और 2 विस्तार इंटरफ़ेस प्रदान करता है। 4 चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, VLAN का समर्थन कर सकता है। 1 विस्तार इंटरफ़ेस का उपयोग RS232/RS485/RS422 एसिंक्रोनस डेटा, वॉयस सिग्नल, 2/4 लाइन E&M ऑडियो सिग्नल, स्विच सिग्नल, ईथरनेट सिग्नल (बैंडविड्थ 2M) के ट्रांसमिशन चैनल के रूप में किया जा सकता है। यह बहुत लचीला है। इसमें अलार्म फ़ंक्शन है। काम विश्वसनीय, स्थिर और कम बिजली की खपत, उच्च एकीकरण और छोटे आकार का है।
तकनीकी सूचकांक
|
पैरामीटर |
विशिष्टता |
|
मल्टी-मोड फाइबर |
|
|
फाइबर प्रकार |
50/125um, 62.5/125um |
|
अधिकतम ट्रांसमिशन दूरी |
5Km @ 62.5 / 125um सिंगल मोड फाइबर, क्षीणन (3dbm/km) तरंग दैर्ध्य: 820nm |
|
संचारण शक्ति |
-12dBm (न्यूनतम) ~-9dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-28dBm (न्यूनतम) |
|
लिंक बजट |
16dBm |
|
सिंगल-मोड फाइबर |
|
|
फाइबर प्रकार |
8/125um, 9/125um |
|
अधिकतम ट्रांसमिशन दूरी |
40Km |
|
ट्रांसमिशन दूरी |
40Km @ 9 / 125um सिंगल मोड फाइबर, क्षीणन (0.35dbm/km) |
|
तरंग दैर्ध्य |
1310nm |
|
संचारण शक्ति |
-9dBm (न्यूनतम) ~-8dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-27dBm (न्यूनतम) |
|
लिंक बजट |
18dBm |
|
E1 इंटरफ़ेस |
|
|
इंटरफ़ेस मानक |
प्रोटोकॉल G.703 का अनुपालन करें |
|
इंटरफ़ेस दर |
n*64Kbps±50ppm |
|
इंटरफ़ेस कोड |
HDB3 |
|
E1 प्रतिबाधा: |
75Ω (असंतुलन), 120Ω (संतुलन) |
|
जिटर सहनशीलता |
प्रोटोकॉल G.742 और G.823 के अनुसार |
|
अनुमति प्राप्त क्षीणन |
0~6dBm |
|
ईथरनेट Interface (10/100M) |
|
|
इंटरफ़ेस दर |
10/100 एमबीपीएस, हाफ/फुल डुप्लेक्स ऑटो-नेगोशिएशन |
|
इंटरफ़ेस मानक |
IEEE 802.3, IEEE 802.1Q (VLAN) के साथ संगत |
|
MAC पता क्षमता |
4096 |
|
कनेक्टर |
RJ45, ऑटो-एमडीआईएक्स का समर्थन करें |
|
पावर |
|
|
बिजली की आपूर्ति |
AC180V ~ 260V；DC –48V；DC +24V |
|
बिजली की खपत |
≤10W |
|
आयाम |
|
|
उत्पाद का आकार |
19 इंच 1U 485X138X44mm(WXDXH) |
|
सरल पैकेजिंग |
522X198X82mm(WXDXH) |
|
टुकड़ा वजन |
3KG |
|
कार्य वातावरण |
|
|
कार्य तापमान |
-10°C ~ 50°C |
|
कार्य आर्द्रता |
5%~95 % (कोई संक्षेपण नहीं) |
|
भंडारण तापमान |
-40°C ~ 80°C |
|
भंडारण आर्द्रता |
5%~95 % (कोई संक्षेपण नहीं) |
