उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
Model Number: LNK-E16G4-LCD Series
दस्तावेज: E-link 16E1+4GE+LCD+SNMP PD....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X45mm(WXDXH) |
Power supply: |
AC180V ~ 260V；DC –48V；DC +24V |

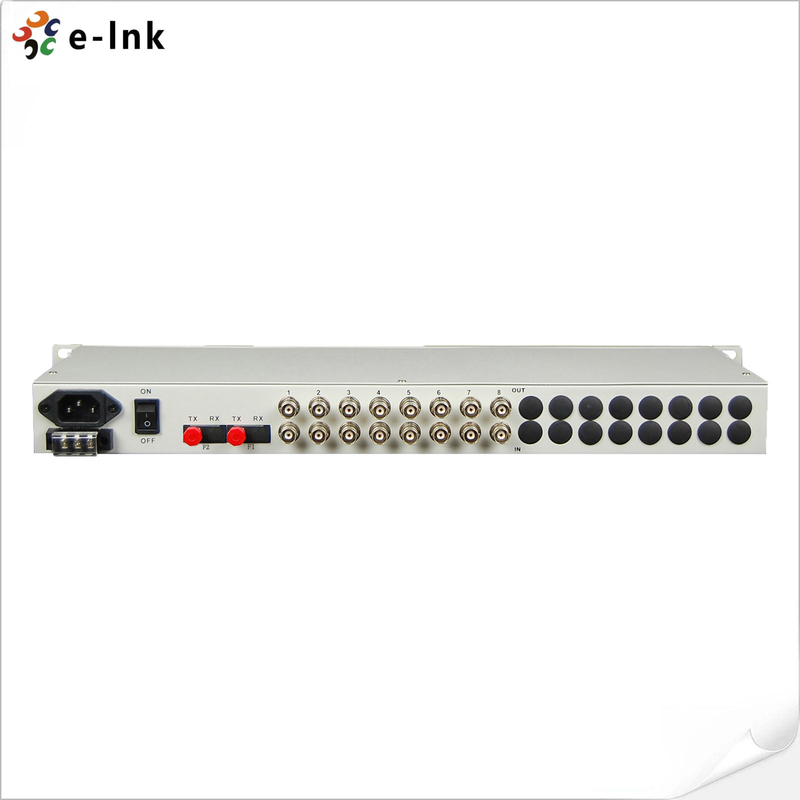

16E1+4GE+LCD+SNMP PDH मल्टीप्लेक्सर
लाभ
· 16 E1 पारदर्शी ट्रांसमिशन प्रदान करता है;
· अंदर 16*2 LCD डिस्प्ले और SNMP एजेंट के साथ
· कंसोल प्रबंधन इंटरफ़ेस (RS232) प्रदान करें
· दो फाइबर इंटरफ़ेस 1+1 सुरक्षा (APS) फ़ंक्शन, और ALS (स्वचालित लेजर शटडाउन/कमी) फ़ंक्शन प्रदान करें
· ईथरनेट इंटरफ़ेस दर 10M/100M/1000M है, आधा/पूर्ण डुप्लेक्स ऑटो-अनुकूलनीय
· 4 चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, VLAN का समर्थन करता है, जिसे 4 चैनल तार्किक अलगाव के लिए सेट किया जा सकता है
· विकल्प के लिए एक हॉटलाइन चैनल प्रदान करें,
· दो फाइबर इंटरफेस प्रदान करें, एक मास्टर के रूप में, दूसरा स्लेव के रूप में, निर्बाध सेवा ट्रांसमिशन सुनिश्चित करना
· ऑप्टिकल पोर्ट की दर 1.25Gbps है, ट्रांसमिशन रेंज 25KM, 40KM, 60KM, 80KM या 100KM तक पहुंच सकती है;
· E1 इंटरफ़ेस कोड HDB3 है, E1 कंपन विशेषता ITU-T G.703, G.823 और G.742 के अनुरूप है;
· ईथरनेट पोर्ट VLAN फ़ंक्शन का समर्थन करता है और उपयोगकर्ता चयन के लिए 4 विभाजन मोड हैं;
· ईथरनेट पैकेज का आकार 1916 बाइट का समर्थन करता है और 4 ईथरनेट पोर्ट को अलग से सेट किया जा सकता है；
· अलार्म फ़ंक्शन पूरा करें और रिमोट डिवाइस की स्थिति की निगरानी कर सकते हैं;
· रिमोट से E1 लूप का समर्थन करता है ताकि डिवाइस को आसानी से पता लगाया जा सके और प्रबंधित किया जा सके;
अवलोकन
इस डिवाइस में कंसोल नियंत्रण है ,हमारी कंपनी के PDH ऑप्टिकल ट्रांसमिशन के विकास के आधार पर, विशेष VLSI और SNMP NMS का उपयोग करके, 1+1 फाइबर पथ सुरक्षा, पॉइंट टू पॉइंट ऑप्टिकल ट्रांसमिशन, LCD डिस्प्ले प्रदान करता है।
डिवाइस 1-16 चैनल E1 इंटरफ़ेस, 1-4 चैनल 10/100 प्रदान करता है/1000M ईथरनेट इंटरफ़ेस (लाइन रेट 1000M) और 2 विस्तार इंटरफ़ेस। 4 चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, VLAN का समर्थन कर सकता है। 2 विस्तार इंटरफ़ेस का उपयोग RS232/RS485/RS422 एसिंक्रोनस डेटा, वॉयस सिग्नल, 2/4 लाइन E&M ऑडियो सिग्नल, स्विच सिग्नल, ईथरनेट सिग्नल (बैंडविड्थ 2M) के ट्रांसमिशन चैनल के रूप में किया जा सकता है। यह बहुत लचीला है। इसमें अलार्म फ़ंक्शन है। काम विश्वसनीय, स्थिर और कम बिजली की खपत, उच्च एकीकरण, छोटे आकार का है
तकनीकी सूचकांक
|
पैरामीटर |
विशिष्टता |
|
मल्टी-मोड फाइबर |
|
|
फाइबर प्रकार |
50/125um, 62.5/125um |
|
अधिकतम ट्रांसमिशन दूरी |
5Km @ 62.5 / 125um सिंगल मोड फाइबर, क्षीणन (3dbm/km) तरंग दैर्ध्य: 820nm |
|
संचारण शक्ति |
-12dBm (न्यूनतम) ~-9dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-28dBm (न्यूनतम) |
|
लिंक बजट |
16dBm |
|
सिंगल-मोड फाइबर |
|
|
फाइबर प्रकार |
8/125um, 9/125um |
|
अधिकतम ट्रांसमिशन दूरी |
40Km |
|
ट्रांसमिशन दूरी |
40Km @ 9 / 125um सिंगल मोड फाइबर, क्षीणन (0.35dbm/km) |
|
तरंग दैर्ध्य |
1310nm |
|
संचारण शक्ति |
-9dBm (न्यूनतम) ~-8dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-27dBm (न्यूनतम) |
|
लिंक बजट |
18dBm |
|
फाइबर इंटरफ़ेस |
|
|
कनेक्ट |
FC (डिफ़ॉल्ट), SC/SFP वैकल्पिक |
|
प्रबंधन फ़ंक्शन |
|
|
प्रोटोकॉल |
Telnet और SNMP |
|
मानक SNMP प्रोटोकॉल |
यह MIB फ़ाइलें प्रदान करता है, जो तीसरे पक्ष के SNMP में विलय करने के लिए सुविधाजनक है |
|
E1 इंटरफ़ेस |
|
|
इंटरफ़ेस मानक |
प्रोटोकॉल G.703 का अनुपालन करें |
|
इंटरफ़ेस दर |
n*64Kbps±50ppm |
|
इंटरफ़ेस कोड |
HDB3 |
|
E1 प्रतिबाधा: |
75Ω (असंतुलन), 120Ω (संतुलन) |
|
झटके की सहनशीलता |
प्रोटोकॉल G.742 और G.823 के अनुसार |
|
अनुमति प्राप्त क्षीणन |
0~6dBm |
|
गीगाबिट ईथरनेट मैंnterface (10/100/1000M) |
|
|
इंटरफ़ेस दर |
10/100/1000 एमबीपीएस, आधा/पूर्ण डुप्लेक्स ऑटो-बातचीत |
|
इंटरफ़ेस मानक |
IEEE 802.3, IEEE 802.1Q (VLAN) के साथ संगत |
|
MAC पता क्षमता |
4096 |
|
कनेक्टर |
RJ45, ऑटो-एमडीआईएक्स का समर्थन करें |
|
बिजली |
|
|
बिजली की आपूर्ति |
AC180V ~ 260V；डीसी –48V；डीसी +24V |
|
बिजली की खपत |
≤10W |
|
आयाम |
|
|
उत्पाद का आकार |
19 इंच 1U 485X138X45मिमी (WXDXH) |
|
सरल पैकेजिंग |
522X198X82mm(WXDXH) |
|
टुकड़ा वजन |
3KG |
|
कार्य वातावरण |
|
|
कार्य तापमान |
-10°C ~ 50°C |
|
कार्य आर्द्रता |
5%~95 % (कोई संक्षेपण नहीं) |
|
भंडारण तापमान |
-40°C ~ 80°C |
|
भंडारण आर्द्रता |
5%~95 % (कोई संक्षेपण नहीं) |
VApplication
