उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
Model Number: LNK-PDH-E8-4F-2SFP Series
दस्तावेज: E-link 8E1+4FE PDH Mux Data....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19’’ 1U |
Power consumption: |
≤10W |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19’’ 1U |
Power consumption: |
≤10W |
लाभ
· स्वयं-कॉपीराइट आईसी पर आधारित
· बैंडविड्थ 1.5G तक है, लाइन स्रोत बचा सकता है
· ईथरनेट इंटरफ़ेस दर 10M/100M है, आधा/पूर्ण डुप्लेक्स ऑटो-अनुकूलनीय
· 4चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, VLAN का समर्थन करता है, 4 चैनल लॉजिकल आइसोलेशन पर सेट किया जा सकता है
· E1 इंटरफ़ेस G.703 का अनुपालन करता है, डिजिटल क्लॉक रिकवरी और स्मूथ फेज़-लॉक तकनीक को अपनाता है
· 1चैनल PCM डिजिटल बिजनेस फोन (वैकल्पिक)
· कंसोल प्रबंधन इंटरफ़ेस प्रदान करें
· जब ऑप्टिकल सिग्नल खो जाता है, तो यह पता लगा सकता है कि रिमोट डिवाइस बंद है या फाइबर डिस्कनेक्ट हो गया है, और LED द्वारा अलार्म इंगित करता है
· स्थानीय डिवाइस रिमोट डिवाइस की कार्य स्थिति देख सकता है
· 2 विस्तार इंटरफ़ेस प्रदान करें, आप 1~2चैनल एसिंक्रोनस डेटा का विस्तार कर सकते हैं, जैसे RS232/RS485/RS422/मैनचेस्टर कोड;
· 1~2चैनल वॉयस, 1~2चैनल E1, 1~4चैनल स्विच, या रिमोट इंटरफ़ेस लूप बैक कमांड प्रदान करें, लाइन रखरखाव में आसानी
· संचरण दूरी बिना रुकावट के 2-120Km तक है
· AC 220V, DC-48V, DC24V वैकल्पिक हो सकते हैं
· DC-48V/DC24V बिजली आपूर्ति ध्रुवता पहचान फ़ंक्शन, ध्रुवता-मुक्त
अवलोकन

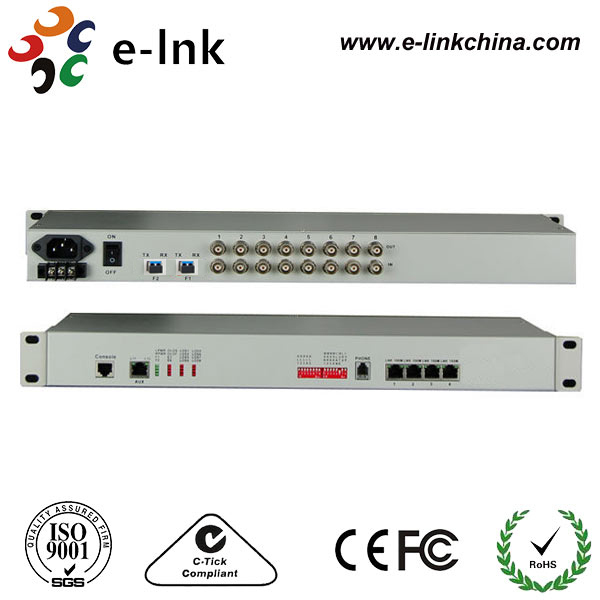

यह डिवाइस VLSI के आधार पर विकसित पॉइंट-टू-पॉइंट ऑप्टिकल ट्रांसमिशन डिवाइस है। डिवाइस 1- प्रदान करता है8चैनल E1 इंटरफ़ेस, 1-4चैनल 10M/100M ईथरनेट इंटरफ़ेस (लाइन दर 100M) और 2 विस्तार इंटरफ़ेस। 4चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, VLAN का समर्थन कर सकता है। 1 विस्तार इंटरफ़ेस का उपयोग RS232/RS485/RS422 एसिंक्रोनस डेटा, वॉयस सिग्नल, 2/4 लाइन E&M ऑडियो सिग्नल, स्विच सिग्नल, ईथरनेट सिग्नल (बैंडविड्थ 2M) के ट्रांसमिशन चैनल के रूप में किया जा सकता है। 1चैनल डिजिटल बिजनेस फोन वैकल्पिक हो सकता है। यह बहुत लचीला है। इसमें अलार्म फ़ंक्शन है। काम विश्वसनीय, स्थिर और कम बिजली की खपत, उच्च एकीकरण, छोटे आकार का है।
तकनीकी सूचकांक
|
पैरामीटर |
विशिष्टता |
|
फाइबर |
|
|
मल्टी-मोड फाइबर |
|
|
फाइबर प्रकार |
50/125um, 62.5/125um |
|
अधिकतम संचरण दूरी |
5Km @ 62.5 / 125um सिंगल मोड फाइबर, क्षीणन (3dbm/km) तरंग दैर्ध्य: 820nm |
|
संचरण शक्ति |
-12dBm (न्यूनतम) ~-9dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-28dBm (न्यूनतम) |
|
लिंक बजट |
16dBm |
|
सिंगल-मोड फाइबर |
|
|
फाइबर प्रकार |
8/125um, 9/125um |
|
अधिकतम संचरण दूरी |
40Km |
|
संचरण दूरी |
40Km @ 9 / 125um सिंगल मोड फाइबर, क्षीणन (0.35dbm/km) |
|
तरंग दैर्ध्य |
1310nm |
|
संचरण शक्ति |
-9dBm (न्यूनतम) ~-8dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-27dBm (न्यूनतम) |
|
लिंक बजट |
18dBm |
|
E1 इंटरफ़ेस |
|
|
इंटरफ़ेस मानक |
प्रोटोकॉल G.703 का अनुपालन करें |
|
इंटरफ़ेस दर |
n*64Kbps±50ppm |
|
इंटरफ़ेस कोड |
HDB3 |
|
E1 प्रतिबाधा: |
75Ω (असंतुलन), 120Ω (संतुलन) |
|
जिटर सहनशीलता |
प्रोटोकॉल G.742 और G.823 के अनुसार |
|
अनुमति प्राप्त क्षीणन |
0~6dBm |
|
तेज़ ईथरनेट इंटरफ़ेस (10/100) |
|
|
इंटरफ़ेस दर: |
10/100 एमबीपीएस, आधा/पूर्ण डुप्लेक्स ऑटो-बातचीत |
|
इंटरफ़ेस मानक: |
IEEE 802.3, IEEE 802.1Q (VLAN) के साथ संगत |
|
MAC एड्रेस क्षमता: |
4096 |
|
कनेक्टर: |
RJ45, ऑटो-MDIX का समर्थन करें |
|
बिजली |
|
|
बिजली की आपूर्ति |
AC180V ~ 260V；DC –48V；DC +24V |
|
बिजली की खपत |
≤10W |
|
आयाम |
|
|
उत्पाद का आकार |
19’’ 1U |
|
कार्य वातावरण |
|
|
कार्य तापमान |
-10°C ~ 50°C |
|
कार्य आर्द्रता |
5%~95 % (कोई संक्षेपण नहीं) |
|
भंडारण तापमान |
-40°C ~ 80°C |
|
भंडारण आर्द्रता |
5%~95 % (कोई संक्षेपण नहीं) |
अनुप्रयोग
