उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
Model Number: LNK-PDH-E4G4-2SFP Series
दस्तावेज: E-link 4E1+4GE PDH Mux Data....0.pdf
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 pcs
मूल्य: बातचीत योग्य
Packaging Details: Carton Packaging
Delivery Time: 3-12 working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,Paypal
Supply Ability: 1000 pcs/month
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Simple packaging: |
522X198X82mm(WXDXH) |
Working Humidity: |
5%~95 % (no condensation) |
Storage Humidity: |
5%~95 % (no condensation) |
Operating Temperature: |
-10°C ~ 50°C |
Storage Temperature: |
-40°C ~ 80°C |
Product size: |
19 inch 1U 485X138X44mm(WXDXH) |
Simple packaging: |
522X198X82mm(WXDXH) |

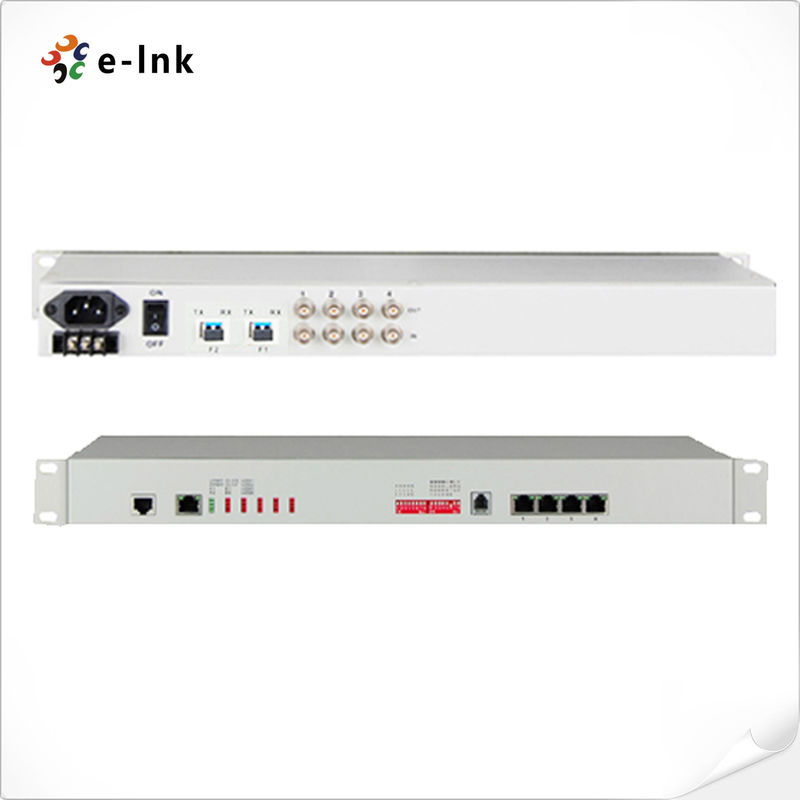

4E1 + 4GE 1+1 फाइबर PDH मल्टीप्लेक्सर
लाभ
· स्वयं के –कॉपीराइट IC पर आधारित
· मॉड्यूलर विस्तृत गतिशील ऑप्टिकल डिटेक्टर
· डिवाइस मास्टर ऑप्टिकल फाइबर इंटरफ़ेस और बैकअप ऑप्टिकल फाइबर इंटरफ़ेस प्रदान करता है, डुअल ऑप्टिकल पोर्ट बैकअप फ़ंक्शन यह सुनिश्चित करता है कि काम कभी बाधित नहीं होगा
· ईथरनेट इंटरफ़ेस दर 10M/100/1000M है, हाफ/फुल डुप्लेक्स ऑटो-नेगोसिएशन
· 4चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, VLAN का समर्थन करता है, 4 चैनल लॉजिकल आइसोलेशन पर सेट किया जा सकता है
· E1 इंटरफ़ेस G.703 का अनुपालन करता है, डिजिटल क्लॉक रिकवरी और स्मूथ फेज़-लॉक तकनीक को अपनाता है
· 1चैनल PCM डिजिटल बिजनेस फोन (वैकल्पिक)
· जब ऑप्टिकल सिग्नल खो जाता है, तो यह पता लगा सकता है कि रिमोट डिवाइस बंद है या फाइबर डिस्कनेक्ट हो गया है, और LED द्वारा अलार्म इंगित करता है
· स्थानीय डिवाइस रिमोट डिवाइस की कार्य स्थिति देख सकता है
· 2 विस्तार इंटरफ़ेस प्रदान करें, आप 1~2चैनल एसिंक्रोनस डेटा का विस्तार कर सकते हैं, जैसे RS232/RS485/RS422/मैनचेस्टर कोड;
· 1~2चैनल वॉयस, 1~4चैनल स्विच, या दो/चार लाइन ऑडियो और इसी तरह
· रिमोट इंटरफ़ेस लूप बैक कमांड प्रदान करें, आसान लाइन रखरखाव
· संचरण दूरी बिना किसी रुकावट के 2-120Km तक है
· AC 220V, DC-48V, DC24V वैकल्पिक हो सकते हैं
· DC-48V/DC24V बिजली आपूर्ति ध्रुवीयता पहचान फ़ंक्शन, ध्रुवीयता-मुक्त
अवलोकन
यह डिवाइस 1-4चैनल E1 इंटरफ़ेस, मास्टर ऑप्टिकल फाइबर इंटरफ़ेस और बैकअप ऑप्टिकल फाइबर इंटरफ़ेस, 1-4चैनल 10M/100 प्रदान करता है/1000M ईथरनेट इंटरफ़ेस (लाइन रेट 1000M) और 2 विस्तार इंटरफ़ेस। 4चैनल ईथरनेट इंटरफ़ेस स्विच इंटरफ़ेस है, VLAN का समर्थन कर सकता है। 2 विस्तार इंटरफ़ेस का उपयोग RS232/RS485/RS422 एसिंक्रोनस डेटा, वॉयस सिग्नल, 2/4 लाइन E&M ऑडियो सिग्नल, स्विच सिग्नल, ईथरनेट सिग्नल (बैंडविड्थ 2M) के संचरण चैनल के रूप में किया जा सकता है। यह बहुत लचीला है। इसमें अलार्म फ़ंक्शन है। काम विश्वसनीय, स्थिर और कम बिजली की खपत, उच्च एकीकरण, छोटे आकार का है।
तकनीकी सूचकांक
|
पैरामीटर |
विशिष्टता |
|
फाइबर |
|
|
मल्टी-मोड फाइबर |
|
|
फाइबर प्रकार |
50/125um, 62.5/125um |
|
अधिकतम संचरण दूरी |
5Km @ 62.5 / 125um सिंगल मोड फाइबर, क्षीणन (3dbm/km)वेव लेंथ: 820nm |
|
संचरण शक्ति |
-12dBm (न्यूनतम) ~-9dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-28dBm (न्यूनतम) |
|
लिंक बजट |
16dBm |
|
सिंगल-मोड फाइबर |
|
|
फाइबर प्रकार |
8/125um, 9/125um |
|
अधिकतम संचरण दूरी |
40Km |
|
संचरण दूरी |
40Km @ 9 / 125um सिंगल मोड फाइबर, क्षीणन (0.35dbm/km) |
|
वेव लेंथ |
1310nm |
|
संचरण शक्ति |
-9dBm (न्यूनतम) ~-8dBm (अधिकतम) |
|
रिसीवर संवेदनशीलता |
-27dBm (न्यूनतम) |
|
लिंक बजट |
18dBm |
|
E1 इंटरफ़ेस |
|
|
इंटरफ़ेस मानक |
प्रोटोकॉल G.703 का अनुपालन करें |
|
इंटरफ़ेस दर |
n*64Kbps±50ppm |
|
इंटरफ़ेस कोड |
HDB3 |
|
E1 प्रतिबाधा: |
75Ω (असंतुलन), 120Ω (संतुलन) |
|
जिटर सहनशीलता |
प्रोटोकॉल G.742 और G.823 के अनुसार |
|
अनुमत क्षीणन |
0~6dBm |
|
ईथरनेट आईइंटरफ़ेस (10/100M) |
|
|
इंटरफ़ेस दर |
10/100/1000एमबीपीएस, हाफ/फुल डुप्लेक्स ऑटो-नेगोसिएशन |
|
इंटरफ़ेस मानक |
IEEE 802.3, IEEE 802.1Q (VLAN) के साथ संगत |
|
MAC पता क्षमता |
4096 |
|
कनेक्टर |
RJ45, ऑटो-MDIX का समर्थन करें |
|
पावर |
|
|
बिजली की आपूर्ति |
AC180V ~ 260V；डीसी –48V；डीसी +24V |
|
बिजली की खपत |
≤10W |
|
आयाम |
|
|
उत्पाद का आकार |
19 इंच 1U 485X138X44mm(WXDXH) |
|
सरल पैकेजिंग |
522X198X82mm(WXDXH) |
|
टुकड़ा वजन |
3KG |
|
कार्य वातावरण |
|
|
कार्य तापमान |
-10°C ~ 50°C |
|
कार्य आर्द्रता |
5%~95 % (कोई संक्षेपण नहीं) |
|
भंडारण तापमान |
-40°C ~ 80°C |
|
भंडारण आर्द्रता |
5%~95 % (कोई संक्षेपण नहीं) |
