उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: ISO9001 / CE / RoHS / FCC
Model Number: LNK-S1100D
दस्तावेज: LNK-S1100D Series Single Fi....0.doc
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1pc
मूल्य: $39-270
Packaging Details: Fiber Media Converter Standard Carton Packaging
Delivery Time: 1-3working days
Payment Terms: L/C,T/T,Western Union,MoneyGram,PayPal
Supply Ability: 1000000PCS/Month
Access mode: |
10/100Mbps |
Wavelength: |
1310nm/1490nm/1550nm |
Transmission distance: |
Single fiber single mode: 20/40/60/80/120 km |
Conversion means: |
Store and Forward mode or Cut-Through mode |
Port: |
One RJ45 port, One optical port |
Flow control: |
Full duplex: flow control; Half duplex: back pressure |
Access mode: |
10/100Mbps |
Wavelength: |
1310nm/1490nm/1550nm |
Transmission distance: |
Single fiber single mode: 20/40/60/80/120 km |
Conversion means: |
Store and Forward mode or Cut-Through mode |
Port: |
One RJ45 port, One optical port |
Flow control: |
Full duplex: flow control; Half duplex: back pressure |

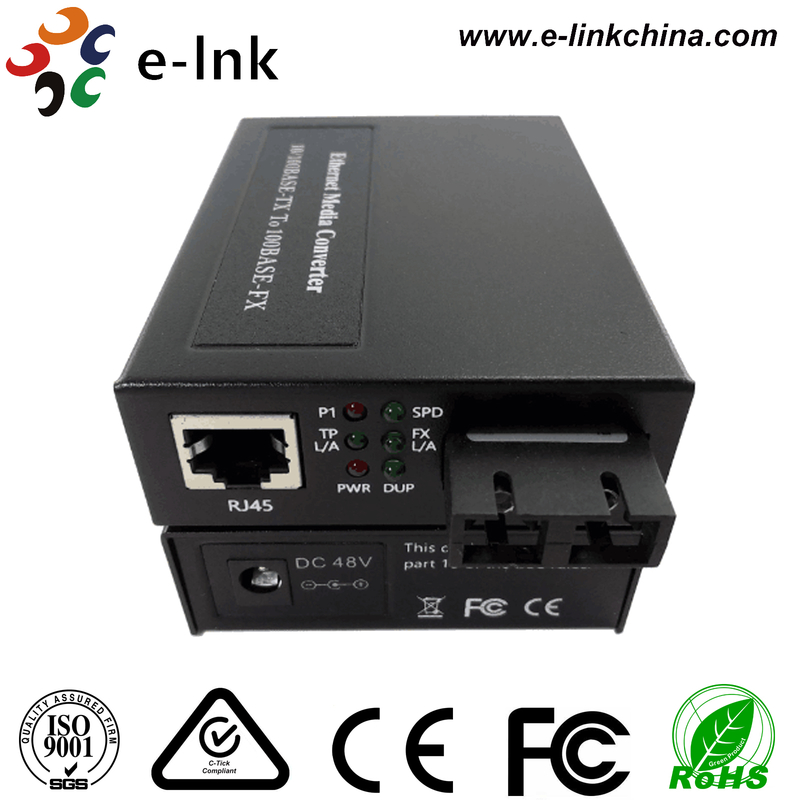

10/100M सिंगल फाइबर कनवर्टर 120km 48VDC पावर इनपुट इंडस्ट्रियल ग्रेड
उत्पाद अवलोकन
The LNK-S1100D सीरीज सिंगल फाइबर मीडिया कनवर्टर प्रदान करता है लागत प्रभावी 10/100M ईथरनेट रूपांतरण के बीच ट्विस्टेड पेयर (RJ45) और सिंगल-मोड फाइबर (100Base-FX) नेटवर्क। विशेषता बुद्धिमान लिंक विफलता का पता लगाना, यह कनवर्टर महंगे प्रबंधित स्विच की आवश्यकता को समाप्त करता है जबकि नेटवर्क पहुंच का विस्तार करता है कॉपर पर 100 मीटर से फाइबर पर 120 किमी. इसका दोहरे-मोड ऑपरेशन (L1 कट-थ्रू/L2 स्टोर-एंड-फॉरवर्ड) विभिन्न औद्योगिक और दूरसंचार अनुप्रयोगों के लिए इष्टतम प्रदर्शन सुनिश्चित करता है।
मुख्य विशेषताएं और लाभ
✅ उन्नत फाइबर रूपांतरण
सिंगल-फाइबर द्विदिश (BiDi) प्रौद्योगिकी
120km अधिकतम पहुंच सिंगल-मोड फाइबर के साथ
100Base-FX संगतता (1310/1550nm तरंग दैर्ध्य)
✅ बुद्धिमान नेटवर्क सुरक्षा
ऑटो लिंक विफलता चेतावनी विद्युत/ऑप्टिकल पोर्ट के बीच
दोहरे ट्रांसमिशन मोड:
L1 PHY कट-थ्रू (<1μs विलंबता)
L2 स्टोर-एंड-फॉरवर्ड (त्रुटि जाँच)
✅ औद्योगिक-ग्रेड डिज़ाइन
48VDC विस्तृत वोल्टेज इनपुट (36-72V रेंज)
-40°C से +75°C ऑपरेटिंग तापमान
DIN-रेल या दीवार पर लगाने योग्य
✅ प्रीमियम अनुप्रयोग
✔ स्मार्ट ग्रिड संचार
✔ 5G फ्रंटहॉल नेटवर्क
✔ रेलवे सिग्नलिंग सिस्टम
✔ तेल/गैस पाइपलाइन निगरानी
तकनीकी अनुपालन
मानक: IEEE 802.3u
प्रमाणन: CE, FCC, RoHS
फाइबर प्रकार: 9/125μm सिंगल-मोड
10/100Mbps ऑटो-सेंसिंग निर्बाध नेटवर्क उन्नयन के लिए
पूर्ण-द्वैध/अर्ध-द्वैध ऑटो-डिटेक्शन इष्टतम बैंडविड्थ उपयोग के लिए
प्लग-एंड-प्ले इंस्टॉलेशन शून्य कॉन्फ़िगरेशन के साथ
100Base-FX सिंगल-मोड सिंगल-फाइबर (BiDi) समर्थन
120km तक विस्तारित पहुंच (वैकल्पिक SFP मॉड्यूल के साथ)
QoS प्राथमिकता के लिए VoIP, वीडियो स्ट्रीमिंग और महत्वपूर्ण डेटा
48VDC विस्तृत-रेंज इनपुट (36V~72V) कठोर वातावरण के लिए
अति-निम्न बिजली की खपत (<5W) निष्क्रिय शीतलन के साथ
-40°C से +75°C ऑपरेटिंग तापमान रेंज
स्टोर-एंड-फॉरवर्ड (L2) और कट-थ्रू (L1) मोड
लिंक फॉल्ट पास-थ्रू (LFP) नेटवर्क डायग्नोस्टिक्स के लिए
अंतर्निहित वृद्धि संरक्षण (4KV)
DIN-रेल या दीवार पर लगाने योग्य
एलईडी स्थिति संकेतक (पावर, लिंक, गतिविधि)
हॉट-स्वैपेबल SFP स्लॉट (वैकल्पिक)
पेशेवर अनुप्रयोग परिदृश्य
1. औद्योगिक स्वचालन और नियंत्रण प्रणाली
फैक्टरी स्वचालन नेटवर्क (IEC 61131-2 अनुरूप)
तेल/गैस रिफाइनरियों में प्रक्रिया नियंत्रण प्रणाली एकीकरण
रोबोटिक सेल संचार के साथ <1μs विलंबता आवश्यकताएँ
SCADA सिस्टम बैकबोन उपयोगिता निगरानी के लिए
2. दूरसंचार अवसंरचना
अंतिम-मील परिनियोजन में FTTx नेटवर्क टर्मिनेशन
छोटे सेल नेटवर्क के लिए 5G फ्रंटहॉल कनेक्टिविटी
कैरियर ईथरनेट सेवा एक्सटेंशन (MEF 3.0 संगत)
OSP (आउटसाइड प्लांट) उपकरण इंटरकनेक्ट
3. परिवहन और स्मार्ट सिटी नेटवर्क
रेलवे सिग्नलिंग सिस्टम (EN 50155 प्रमाणित प्रतिष्ठान)
इंटेलिजेंट ट्रैफिक मैनेजमेंट फाइबर बैकबोन
सुरंग सुरक्षा निगरानी नेटवर्क
एयरपोर्ट ग्राउंड ऑपरेशन संचार
4. ऊर्जा और उपयोगिता प्रणाली
स्मार्ट ग्रिड सबस्टेशन नेटवर्क (IEC 61850-3)
पवन/सौर फार्म निगरानी प्रणाली
पाइपलाइन रिसाव का पता लगाने वाले नेटवर्क
पावर लाइन संचार एक्सटेंशन
5. मिशन-क्रिटिकल सुरक्षा प्रणाली
लंबी दूरी के सीसीटीवी निगरानी नेटवर्क
परिधि घुसपैठ का पता लगाने वाली प्रणाली
आपातकालीन संचार बैकबोन
सरकारी सुरक्षित नेटवर्क
तकनीकी सूचकांक
|
पैरामीटर |
विशेष विवरण |
|
पहुंच मोड |
10/100Mbps |
|
मानक |
IEEE802.3 10Base-T ईथरनेट, IEEE802.3u,100Base-TX/FX फास्ट ईथरनेट, IEEE802.3x फ्लो कंट्रोल |
|
तरंग दैर्ध्य |
1310nm/1490nm/1550nm |
|
संचरण दूरी |
सिंगल फाइबर सिंगल मोड: 20/40/60/80/120 किमी श्रेणी-5 मुड़ जोड़े: 100 मीटर |
|
पोर्ट |
एक RJ45 पोर्ट: STP/UTP श्रेणी-5 मुड़ जोड़े को जोड़ने के लिए एक ऑप्टिकल पोर्ट: सिंगल मोड सिंगल फाइबर: SC (9/125µm) |
|
रूपांतरण का अर्थ है |
स्टोर एंड फॉरवर्ड मोड या कट-थ्रू मोड |
|
प्रवाह नियंत्रण |
पूर्ण द्वैध: प्रवाह नियंत्रण; आधा द्वैध: बैक प्रेशर |
|
BER |
<19-9 |
|
MTBF |
100,000 घंटे |
|
एलईडी संकेतक |
PWR (बिजली की आपूर्ति), FX L/A (ऑप्टिकल लिंक क्रिया), TP L/A (TP केबल पैकेट अग्रेषण क्रिया), |
|
पावर Supply |
बाहरी: 48VDC |
|
बिजली की खपत |
<5W |
|
आयाम (LxWxH) |
94x71x26mm |
|
वज़न |
200g |
|
ऑपरेटिंग तापमान |
-10~55ºC |
|
ऑपरेटिंग आर्द्रता |
5%~90% |
|
तापमान बनाए रखना |
-20~60ºC |
|
आर्द्रता बनाए रखना |
5% ~ 90% गैर-संघनक |
