उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE, RoHS and FCC
मॉडल संख्या: LNK-MV201
दस्तावेज: E-link 2~6-Ch Video Multipl....0.pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1pcs
मूल्य: $5-269
पैकेजिंग विवरण: औद्योगिक पीओई स्विच मानक कार्टन पैकेजिंग
प्रसव के समय: 7-10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 100000 पीसी/माह
आयाम: |
158*124*39 मिमी |
इंटरफ़ेस: |
डबल टर्मिनल ब्लॉक |
बिजली की आपूर्ति: |
DC12V/1A |
आउटपुट प्रतिबाधा: |
75 (असंतुलित) |
आयाम: |
158*124*39 मिमी |
इंटरफ़ेस: |
डबल टर्मिनल ब्लॉक |
बिजली की आपूर्ति: |
DC12V/1A |
आउटपुट प्रतिबाधा: |
75 (असंतुलित) |
उत्पाद के लाभ
· 2-61 समाक्षीय केबल पर कैमरे के लिए चैनल वीडियो सिग्नल
· प्रन्यूनतम स्थापना मात्रा आवश्यकता के साथ परियोजनाओं के अनुसार डिज़ाइन किया गया
· 500 मीटर तक लंबी दूरी का संचरण
· आवृत्ति विभाजन मल्टीप्लेक्सिंग, सभी वीडियो और डेटा ट्रांसमिशन वास्तविक समय में और सभी छवियां उच्च-परिभाषा और गैर-विलंब के साथ।
· गैर-डीबग, अनुकूली: जब तक संचरण दूरी सीमा है, डिवाइस स्वचालित रूप से अपने लक्ष्यों को समायोजित करेगा,
· एक समाक्षीय केबल, कोई अतिरिक्त केबल नहीं, जो बुनियादी ढांचे की लागत बचाता है, (लागत बचत 25~30%)
· उच्च गुणवत्ता वाले वीडियो और एंटी-इंटरफेरेंस प्रतिरक्षा को बनाए रखना
· BNC हार्नेस के साथ आसान स्थापना
अवलोकन

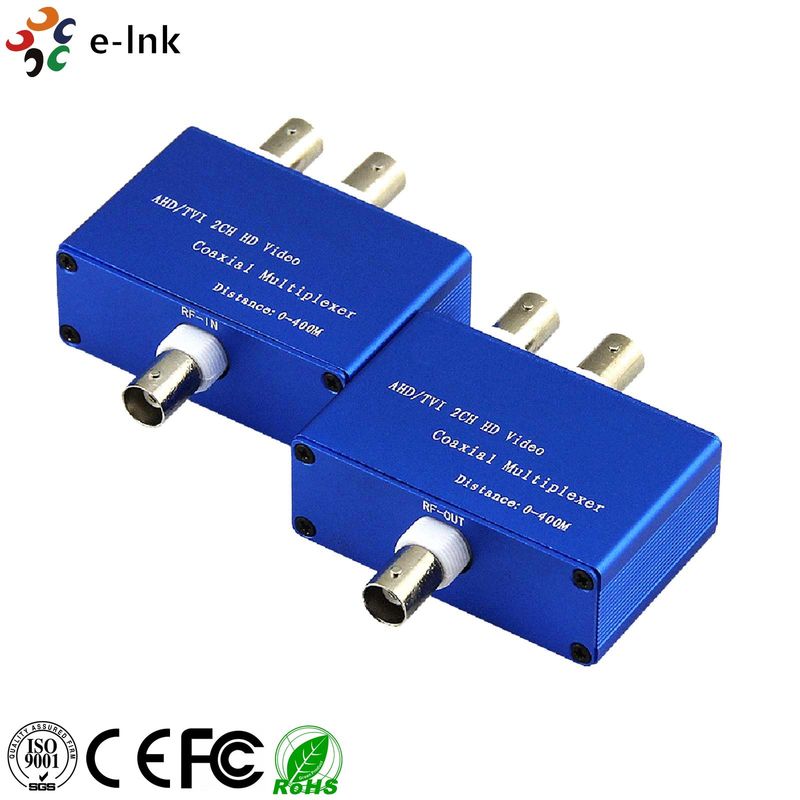

ई-लिंक एलएनके-एमवी श्रृंखला वीडियो मल्टीप्लेक्सर कैमरे के 2~6-च वीडियो सिग्नल और आरएस485 रिवर्स कंट्रोलर के नियंत्रण सिग्नल को एक समाक्षीय केबल ट्रांसमिशन में बांधता है। वीडियो मल्टीप्लेक्सर एक ट्रांसमीटर और एक रिसीवर से बना है। रिसीवर से ट्रांसमीटर तक, यह एक समाक्षीय केबल के माध्यम से लंबी दूरी तक 2~6 चैनल वीडियो सिग्नल प्रसारित करता है। इसके अलावा, चूंकि आपको डेटा सिग्नल के लिए अतिरिक्त केबल स्थापित करने की आवश्यकता नहीं है, इसलिए आप अपना पैसा और समय बचा सकते हैं।
तकनीकी सूचकांक
|
ट्रांसमीटर |
||||||
|
|
वीडियो 1 |
वीडियो 2 |
वीडियो 3 |
वीडियो 4 |
वीडियो5 |
वीडियो6 |
|
केंद्रीय आवृत्ति |
|
46MHZ |
38MHZ |
30MHZ |
30MHZ |
30MHZ |
|
सिग्नल आउटपुट तीव्रता |
105db |
105db |
103db |
102db |
102db |
102db |
|
वीडियो इनपुट प्रतिबाधा |
75 ओम (असंतुलित) |
|||||
|
वीडियो इनपुट आयाम |
0.8-1.5VPP |
|||||
|
वीडियो संगत प्रारूप |
पाल, एनटीएससी |
|||||
|
वीडियो इंटरफ़ेस |
BNC |
|||||
|
2-62-2- |
8MHZ |
|||||
|
बिजली की आपूर्ति |
DC12V/1A |
|||||
|
रिसीवर |
||||||
|
सिग्नल आउटपुट आयाम |
0.9-1.1VPP |
|||||
|
आउटपुट ध्रुवता |
सकारात्मक |
|||||
|
आउटपुट प्रतिबाधा |
75 (असंतुलित) |
|||||
|
वीडियो इंटरफ़ेस |
BNC |
|||||
|
बिजली की आपूर्ति |
DC12V/1A |
|||||
|
RS485 आउटपुट पैरामीटर (वीडियो 1 के साथ स्विच) |
||||||
|
समर्थित नोड की मात्रा |
10 |
|||||
|
बॉड दर |
300-57600bps |
|||||
|
इंटरफ़ेस |
डबल टर्मिनल ब्लॉक |
|||||
|
आयाम |
158*124*39mm |
|||||
|
एलएनके-एमवी201 |
एक समाक्षीय केबल द्वारा कैमरे के लिए 2-च वीडियो कनवर्टर ट्रांसमीटर और रिसीवर |
|
एलएनके-एमवी301 |
एक समाक्षीय केबल द्वारा कैमरे के लिए 3-च वीडियो कनवर्टर ट्रांसमीटर और रिसीवर |
|
एलएनके-एमवी401 |
एक समाक्षीय केबल द्वारा कैमरे के लिए 4-च वीडियो कनवर्टर ट्रांसमीटर और रिसीवर |
|
एलएनके-एमवी501 |
5एक समाक्षीय केबल द्वारा कैमरे के लिए -च वीडियो कनवर्टर ट्रांसमीटर और रिसीवर |
|
एलएनके-एमवी601 |
6एक समाक्षीय केबल द्वारा कैमरे के लिए -च वीडियो कनवर्टर ट्रांसमीटर और रिसीवर |
