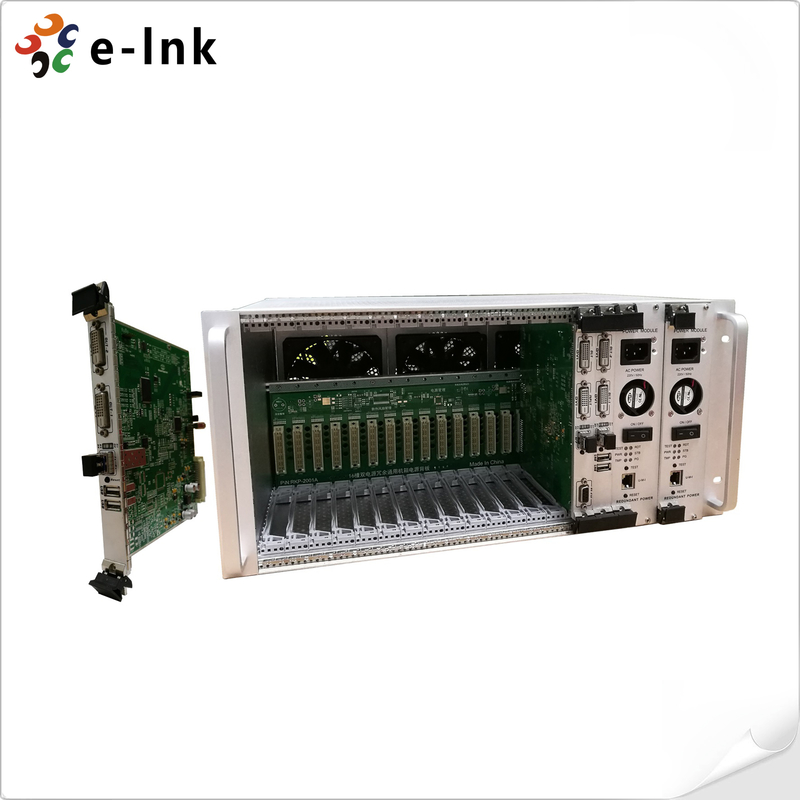

5U रैक माउंट 4K DVI KVM फाइबर ऑप्टिक एक्सटेंडर

5U रैक माउंट 4K DVI KVMफाइबर ऑप्टिक एक्सटेंडर

लाभ

· 5U रैक का समर्थन करें

· वास्तविक समय संचरण

· DVI 1.0 और HDMI v1.4 का समर्थन करता है

· 3840*2160/30p, 4096x2160/30p, 3840*2160/60P(YCbCr 420), 4096*2160/60P(YCbCr 420) तक के रिज़ॉल्यूशन का समर्थन करता है

· 24 बिट/पिक्सेल तक की रंग गहराई के साथ 3840*2160/30p रिज़ॉल्यूशन का समर्थन करता है

· 3.4 Gbps/रंग, कुल 10.2 Gbps तक की बिट-रेट का समर्थन करता है

· HDCP 1.4 अनुरूप

· 3D टीवी पास-थ्रू का समर्थन करें

· CEC समर्थित नहीं हैं!

· EDID पास-थ्रू का समर्थन करें

· USB कीबोर्ड और USB माउस का समर्थन करें

· LPCM 7.1, Dolby® TrueHD, और DTS-HD Master Audio™

· प्लग एंड प्ले

· अंतर्निहित EQ(रिसीवर)

· OM3-300 द्वारा 300 मीटर तक की दूरी (कस्टम उपलब्ध)

· संवेदनशील अनुप्रयोगों के लिए कम RFI / EMI प्रोफाइल

· सतह पर लगाने योग्य

अवलोकनw

DVI (उच्च-परिभाषा मल्टीमीडिया इंटरफ़ेस) हाल ही में वीडियो और ऑडियो ट्रांसमिशन सिस्टम के अनुप्रयोग में तेजी से लोकप्रिय हो गया है। हालांकि, विद्युत प्रदर्शन की चरम सीमा को देखते हुए, पारंपरिक तांबे के तार केबल सिग्नल ट्रांसमिशन दूरी और सिग्नल गुणवत्ता पर सीमाएं लगाता है। वास्तव में, ऑप्टिकल फाइबर में कम फैलाव होता है, जिसके परिणामस्वरूप पारंपरिक तांबे के तार केबल की तुलना में लंबी सिग्नल ट्रांसमिशन दूरी और बेहतर सिग्नल ट्रांसमिशन गुणवत्ता होती है। DVI एक्सटेंडर अंदर किसी भी तांबे के तार के बिना 2 कोर फाइबर का उपयोग करता है, जहां रेडियो फ्रीक्वेंसी हस्तक्षेप की घटना को शाब्दिक रूप से खारिज कर दिया जाता है, जो उच्च प्रदर्शन और अच्छी सिग्नल गुणवत्ता के साथ-साथ कम लागत का लाभ दिखाता है।

उच्च प्रदर्शन — LNK-4KDVI-2240 श्रृंखला एक उच्च प्रदर्शन वाला 4K DVI KVM फाइबर ऑप्टिक एक्सटेंडर है जो 2 कोर फाइबर का उपयोग करके अत्यधिक दूरी पर उच्च रिज़ॉल्यूशन DVI सिग्नल प्रसारित करता है।  यह एक्सटेंडर 300 मीटर तक की केबल दूरी पर 4K (4096x2160 / 30p) तक के रिज़ॉल्यूशन के साथ HDMI v1.4  सिग्नलों का समर्थन करता है।

फाइबर ऑप्टिक एक्सटेंशन — एक्सटेंडर सेट में एक ऑप्टिकल ट्रांसमीटर मॉड्यूल होता है जो DVI सिग्नल को 2 कोर फाइबर पर ट्रांसमिशन के लिए प्रकाश दालों में परिवर्तित करता है। एक ऑप्टिकल रिसीवर मॉड्यूल प्रकाश दालों को एक मॉनिटर या प्रोजेक्टर पर डिस्प्ले के लिए वापस DVI सिग्नल में परिवर्तित करता है।

अत्याधुनिक प्रकाशिकी — अधिकांश सिंगल-फाइबर ऑप्टिकल एक्सटेंडर कई ऑप्टिकल तरंग दैर्ध्य पर सिग्नल प्रसारित करते हैं, जो लंबी केबल रन पर क्रोमेटिक फैलाव से पीड़ित हो सकते हैं।  इस समस्या से बचने के लिए, यह एक्सटेंडर एक अत्याधुनिक, हाई-स्पीड SerDes का उपयोग करता है जो DVI सिग्नल चैनलों को एक ही असम्पीडित 10.3 Gbps बिट स्ट्रीम में जोड़ता है।  यह सिग्नल के ऑप्टिकल ट्रांसमिशन को एक ही ऑप्टिकल तरंग दैर्ध्य पर सक्षम करता है, जो केबल की लंबाई की परवाह किए बिना, बढ़ी हुई सिग्नल निष्ठा, स्थिरता और त्रुटिहीन छवि गुणवत्ता प्रदान करता है।  ये विशेषताएं LNK-4KDVI-2240 श्रृंखला को सिस्टम डिजाइनरों और इंटीग्रेटरों के लिए आदर्श भविष्य-प्रूफ विकल्प बनाती हैं जिन्हें अत्यधिक दूरी पर उच्च रिज़ॉल्यूशन DVI सिग्नल प्रसारित करने की आवश्यकता होती है।

अनुप्रयोग

· डिजिटल साइनेज

· सड़कों और स्टेडियमों में एलईडी साइनबोर्ड

· चिकित्सा इमेजिंग उपकरण

· विमान ऑन-बोर्ड वीडियो सिस्टम

· कॉन्फ्रेंस रूम वीडियो उपकरण

· ट्रैफिक, औद्योगिक, सैन्य नियंत्रण के लिए रिमोट मॉनिटर

· एलसीडी, प्रोजेक्टर, प्लाज्मा डिस्प्ले कनेक्शन

· बड़ा वीडियो वॉल सिस्टम

तस्वीर
