उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001, CE, FCC. RHoS
मॉडल संख्या: LNK-4KH-1D1U1E1A1R
दस्तावेज: E-link LNK-4KH-1D1U1E1A1R 4...1).pdf
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: एचडीएमआई एक्सटेंडर मानक पैकेज
प्रसव के समय: 3 ~ 5 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 5000 जोड़े प्रति माह
वीडियो संकल्प: |
4K 60Hz 4: 4: 4 |
सिग्नल सपोर्ट: |
एचडीएमआई 2.0 बी, एचडीसीपी 2.2, और डीवीआई 1.0 |
ईथरनेट: |
10 मीटर/ 100 मीटर, टीसीपी/ आईपी प्रोटोकॉल |
ऑडियो: |
3.5 मिमी ऑडियो इंटरफ़ेस |
सीरियल डेटा: |
RS232 / RS485 |
विद्युत आपूर्ति: |
डीसी 12 वी 1 ए |
वीडियो संकल्प: |
4K 60Hz 4: 4: 4 |
सिग्नल सपोर्ट: |
एचडीएमआई 2.0 बी, एचडीसीपी 2.2, और डीवीआई 1.0 |
ईथरनेट: |
10 मीटर/ 100 मीटर, टीसीपी/ आईपी प्रोटोकॉल |
ऑडियो: |
3.5 मिमी ऑडियो इंटरफ़ेस |
सीरियल डेटा: |
RS232 / RS485 |
विद्युत आपूर्ति: |
डीसी 12 वी 1 ए |

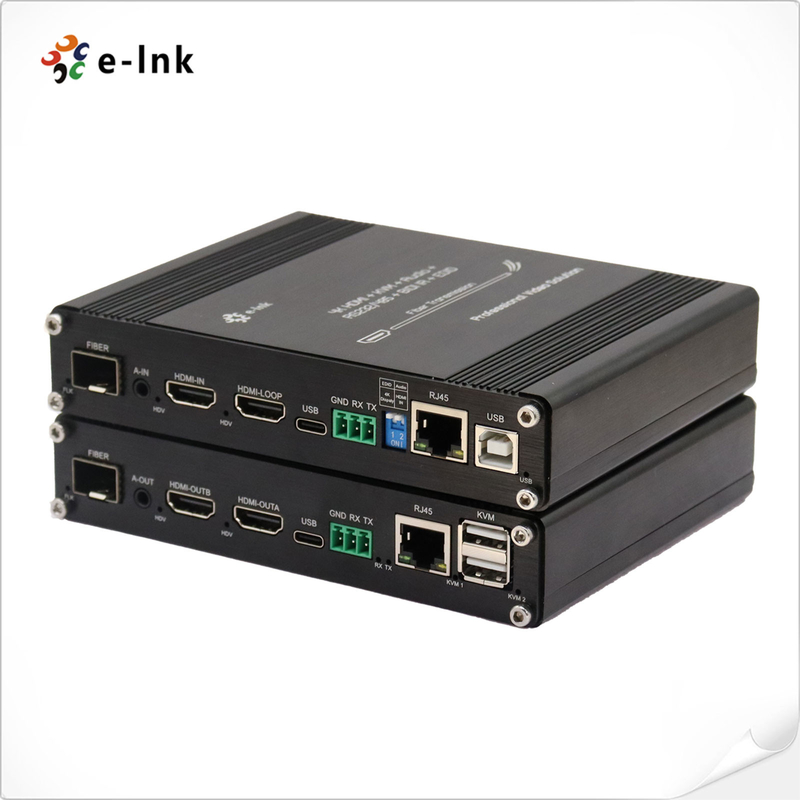

4K एचडीएमआई फाइबर एक्सटेंडर अवलोकन
|
|
विवरण |
|
|
ट्रांसमीटर इंटरफेस |
मानक |
1 x एचडीएमआई 2.0 इनपुट (4K@60Hz) 1 x एचडीएमआई 2.0 लूप-आउट (4K@60Hz) 1 x ऑडियो इनपुट 1 x एसएफपी 1 x RS232/RS485 2 x 1R 1 x आरजे45(10M/100M, टीसीपी/आईपी प्रोटोकॉल) 1 x यूएसबी |
|
रिसीवर इंटरफेस |
मानक |
2 x एचडीएमआई 2.0 आउटपुट (4K@60Hz) 1 x ऑडियो आउटपुट 1 x एसएफपी 1 × RS232/RS485 2 ×IR 1 x आरजे45(10M/100M, टीसीपी/आईपी प्रोटोकॉल) 2 x केवीएम |
|
वीडियो रिज़ॉल्यूशन |
एचडीएमआई |
SMPTE:720p VESA:800x600 गुदा1024x768 गुदा1280x720 गुदा1280x800 १२८०x९६०१२गर्दी८०x१०२४गर्दी१४००x१०५०गर्दी१६००x१२००गर्दी 1920x10801920x1200 से 2048x1152 से 2560x1600 से 3840x1080x3840x2160x4096 |
|
ताज़ा करें दर |
23.98/24/25/29.97/30/50/59.94/60Hz |
|
|
समर्थित मानक |
एचडीएमआई |
1.3,1.4,2.0 |
|
डीवीआई |
1.0 |
|
|
ऑडियो |
इंटरफेस |
3.5 मिमीऑडियो इंटरफ़ेस |
|
सिग्नल प्रकार |
डीआईपी स्विच के माध्यम से संचालित, के लिए ऊपर बाहरी ऑडियो नीचे के लिए एचडीएमआई |
|
|
केवीएम |
इंटरफेस |
TX:1 x यूएसबी-बी आरएक्स:2 xयूएसबी-ए |
|
विलंबता |
न्यूनतम विलंबता |
|
|
RS232/RS485 |
इंटरफेस |
औद्योगिक टर्मिनल |
|
सिग्नल दिशा |
RS23 bदिशात्मक डिफ़ॉल्ट, RS485 रिवर्स वैकल्पिक |
|
|
बाउड दर |
600 से 115200बीपीएस, 8बिट,1 स्टॉप बिट, कोई चेक नहीं। |
|
|
डाटा बिट्स |
8 |
|
|
ईथरनेट |
इंटरफेस |
आरजे45 |
|
डेटा दर |
10/100 एमबीपीएस |
|
|
फाइबर |
इंटरफेस |
एसएफपी/एलसी कनेक्टर |
|
फाइबर का प्रकार |
सिंगल-मोड सिंगल फाइबर |
|
|
तरंगदैर्ध्य |
1270/1330nm |
|
|
संचरण दूरी |
20किमी |
|
|
अन्य |
विद्युत आपूर्ति |
डीसी 12 वी/1 ए |
|
शक्ति अपव्यय |
अधिकतम10W |
|
|
तापमान |
परिचालन: -25°C ~ +55°C भंडारण: -40°C ~ +85°C |
|
|
आर्द्रता |
20% ~ 90% |
|
|
वजन |
1 किलो |
|
|
आयाम (LxWxH) |
148*115*28 मिमी |
|
|
गारंटी |
1 वर्ष की गारंटी |
|
|
कार्य समय |
7x24 घंटे |
|
|
मॉडल |
विवरण |
|
LNK-4KH-1D1U1E1A1R |
बहुक्रियाशील 4K60Hzएचडीएमआई फाइबर एक्सटेंडर, के साथकेवीएम,ऑडियो,RS232 या RS485,10/100M ईथरनेट, आईआर, ईडीआईडी फ़ंक्शन,एसएमएफ, 20 किमी, टीएक्स और आरएक्स सहित, जोड़े में प्रयोग किया जाता है |
