उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001 / CE / RoHS / FCC
मॉडल संख्या: ई-लिंक SFP-BIDI
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: Negotiate
पैकेजिंग विवरण: फाइबर ऑप्टिक सहायक उपकरण मानक कार्टन पैकेजिंग
प्रसव के समय: 1-3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000000pcs/माह
आधार - सामग्री दर: |
गीगाबिट ईथरनेट1.25G |
बायस करंट: |
0 से 100mA |
कार्य तापमान: |
0 से +70 |
वक्रता त्रिज्या: |
≥40 मिमी |
TX पावर: |
-5 से 0dBm |
आरएक्स पावर: |
-23 से -3dBm |
आधार - सामग्री दर: |
गीगाबिट ईथरनेट1.25G |
बायस करंट: |
0 से 100mA |
कार्य तापमान: |
0 से +70 |
वक्रता त्रिज्या: |
≥40 मिमी |
TX पावर: |
-5 से 0dBm |
आरएक्स पावर: |
-23 से -3dBm |

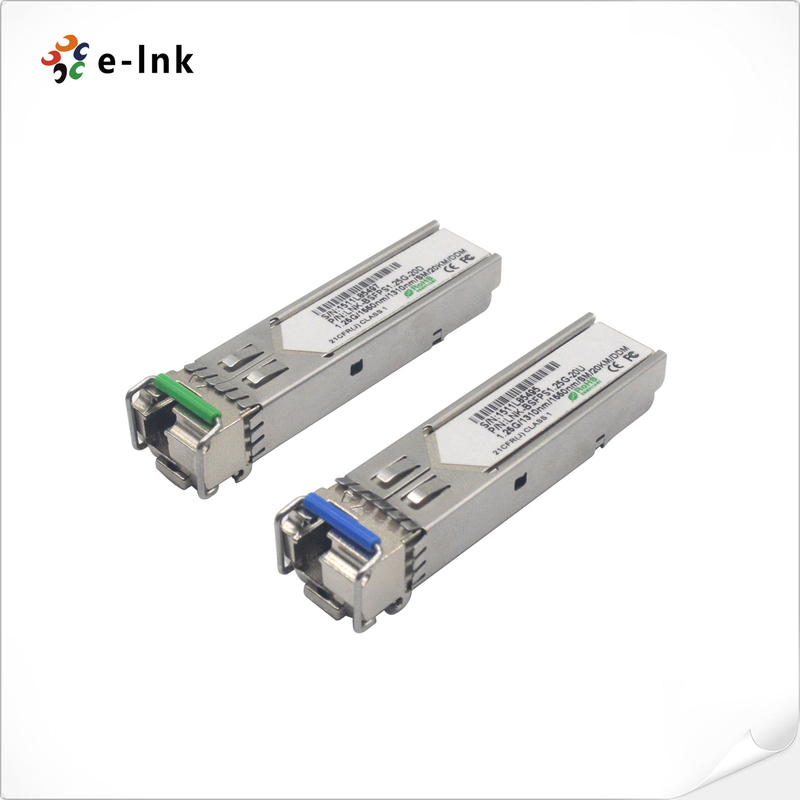

1.25Gbps SFP द्विदिशात्मक ट्रांससीवर, 20 किमी तक पहुंच 1310nm TX / 1490nm RX
फाइबर ऑप्टिक सहायक उपकरणलाभः
एसएफपी-बीआईडीआई ट्रांससीवर उच्च प्रदर्शन, दोहरी डेटा दर का समर्थन करने वाले लागत प्रभावी मॉड्यूल हैं
1.25Gbps/1.0625Gbps और SMF के साथ 20km ट्रांसमिशन दूरी।
ट्रांसीवर में तीन खंड होते हैंः एक डीएफबी लेजर ट्रांसमीटर, एक एकीकृत पिन फोटोड
एक ट्रांस-इम्पेडेंस प्रीएम्पलीफायर (टीआईए) और एमसीयू नियंत्रण इकाई के साथ। सभी मॉड्यूल वर्ग I लेजर को संतुष्ट करते हैं
सुरक्षा आवश्यकताएं।
ट्रांसीवर एसएफपी मल्टी सोर्स एग्रीमेंट (एमएसए) और एसएफएफ-8472 के साथ संगत हैं।
जानकारी के लिए कृपया SFP MSA देखें
मॉड्यूल ब्लॉक आरेख
आवेदन
तकनीकी मापदंड
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई | नोट्स | ||
| ट्रांसमीटर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1290 | 1310 | 1330 | एनएम | |||
| स्पेक्ट्रल चौड़ाई (-20dB) | ∆λ | 1 | एनएम | |||||
| साइड मोड दमन अनुपात | SMSR | 30 | डीबी | |||||
| औसत आउटपुट शक्ति | पुट | -5 | 0 | डीबीएम | 1 | |||
| विलुप्त होने का अनुपात | इमरजेंसी | 9 | डीबी | |||||
| ऑप्टिकल उदय/पतन समय (20%~80%) | tr/tf | 0.26 | एनएस | |||||
| डेटा इनपुट स्विंग अंतर | वीIN | 400 | 1800 | mV | 2 | |||
| इनपुट अंतर प्रतिबाधा | ZIN | 90 | 100 | 110 | ओ | |||
| TX अक्षम करें | अक्षम करें | 2.0 | Vcc | वी | ||||
| सक्षम करें | 0 | 0.8 | वी | |||||
| TX दोष | दोष | 2.0 | Vcc | वी | ||||
| सामान्य | 0 | 0.8 | वी | |||||
| रिसीवर | ||||||||
| केंद्र तरंग दैर्ध्य | λc | 1470 | 1490 | 1510 | एनएम | |||
| रिसीवर संवेदनशीलता | -23 | डीबीएम | 3 | |||||
| रिसीवर अधिभार | -3 | डीबीएम | 3 | |||||
| लॉस डी-एसेर्ट | एलओएसD | -24 | डीबीएम | |||||
| एलओएस दावा | एलओएसए | -35 | डीबीएम | |||||
| एलओएस हाइस्टेरिसिस | 1 | 4 | डीबी | |||||
| डेटा आउटपुट स्विंग अंतर | वूट | 400 | 1800 | mV | 4 | |||
| एलओएस | उच्च | 2.0 | Vcc | वी | ||||
| कम | 0.8 | वी | ||||||
समय और विद्युत
| पैरामीटर | प्रतीक | मिन | विशिष्ट | अधिकतम | इकाई |
| Tx अक्षम करें नकारात्मक समय | t_on | 1 | एमएस | ||
| Tx अक्षम करें दावा समय | t_off | 10 | μs | ||
| आरंभ करने का समय, Tx दोष के रीसेट सहित | t_init | 300 | एमएस | ||
| Tx दोष का दावा समय | t_ fault | 100 | μs | ||
| Tx को रीसेट करने के लिए अक्षम करें | t_reset | 10 | μs | ||
| LOS दावा समय | t_loss_on | 100 | μs | ||
| लॉस डी-एक्सेर्ट समय | t_loss_off | 100 | μs | ||
| सीरियल आईडी घड़ी दर | f_serial_clock | 400 | KHz | ||
| MOD_DEF (0:2) - उच्च | वीH | 2 | Vcc | वी | |
| MOD_DEF (0:2) - कम | वीL | 0.8 | वी |
डायग्नोस्टिक विनिर्देश
| पैरामीटर | रेंज | इकाई | सटीकता | कैलिब्रेशन |
| तापमान | 0 से +70 | °C | ±3°C | आंतरिक / बाहरी |
| -40 से +85 | ||||
| वोल्टेज | 3.0 से 3 तक6 | वी | ± 3% | आंतरिक / बाहरी |
| पूर्वाग्रह वर्तमान | 0 से 100 तक | mA | ±10% | आंतरिक / बाहरी |
| TX पावर | -5 से 0 | डीबीएम | ±3dB | आंतरिक / बाहरी |
| आरएक्स पावर | -23 से -3 | डीबीएम | ±3dB | आंतरिक / बाहरी |
