उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO9001 / CE / RoHS / FCC
मॉडल संख्या: LNK-12GSDI-1V2R1GE श्रृंखला
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: Negotiate
पैकेजिंग विवरण: एसडीआई फाइबर एक्सटेंडर मानक कार्टन पैकेजिंग
प्रसव के समय: 1-3 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000000pcs/माह
इनपुट: |
BNC पर 1 x 12G-SDI |
आउटपुट: |
2 x FC ऑप्टिकल फाइबर / 1 x 12G-SDI लूप-आउट BNC पर |
ईथरनेट: |
10/100/1000 एमबीपीएस |
आवरण: |
एल्यूमीनियम का मामला |
परिचालन तापमान: |
-10 ℃ ~ 70 ℃ |
आयाम (डब्ल्यूएक्सडीएक्सएच): |
117 x 80 x 24 (मिमी)) |
इनपुट: |
BNC पर 1 x 12G-SDI |
आउटपुट: |
2 x FC ऑप्टिकल फाइबर / 1 x 12G-SDI लूप-आउट BNC पर |
ईथरनेट: |
10/100/1000 एमबीपीएस |
आवरण: |
एल्यूमीनियम का मामला |
परिचालन तापमान: |
-10 ℃ ~ 70 ℃ |
आयाम (डब्ल्यूएक्सडीएक्सएच): |
117 x 80 x 24 (मिमी)) |
गीगाबिट ईथरनेट और 2Ch बैकवर्ड RS485 के साथ फाइबर कनवर्टर के लिए 12G-SDI
एसडीआई फाइबर एक्सटेंडरलाभः
प्रत्येक एसडीआई चैनल में 8-चैनल ऑडियो शामिल है
सिग्नल की अखंडता सुनिश्चित करने के लिए स्वचालित केबल समानांतर
ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है
SMPTE दरों के लिए एकीकृत रिकलॉकर लॉक 11.88Gbps, 5.94Gbps, 2.97Gbps, 1.485Gbps
या 1.001 से विभाजित सबरेट और 270 एमबीपीएस
12G/6G/3G-SDI कैमरा सिस्टम के साथ सीधे संगत
80 किमी तक की लंबी ट्रांसमिशन क्षमता
2Ch बैकवर्ड RS485 का समर्थन करें
1Ch 10/100/1000M ईथरनेट का समर्थन करता है
पूर्ण डिजिटल गैर संपीड़न प्रसारण स्तर संचरण;
सुपर ऑप्टिक गतिशील रेंज और समायोजन से मुक्त;
फाइबर ऑप्टिक WDM/CWDM/DWDM तकनीक;
4K*2K ((3840*2160@60Hz), 1080P,1080I,720P का समर्थन करता है।
अवलोकन

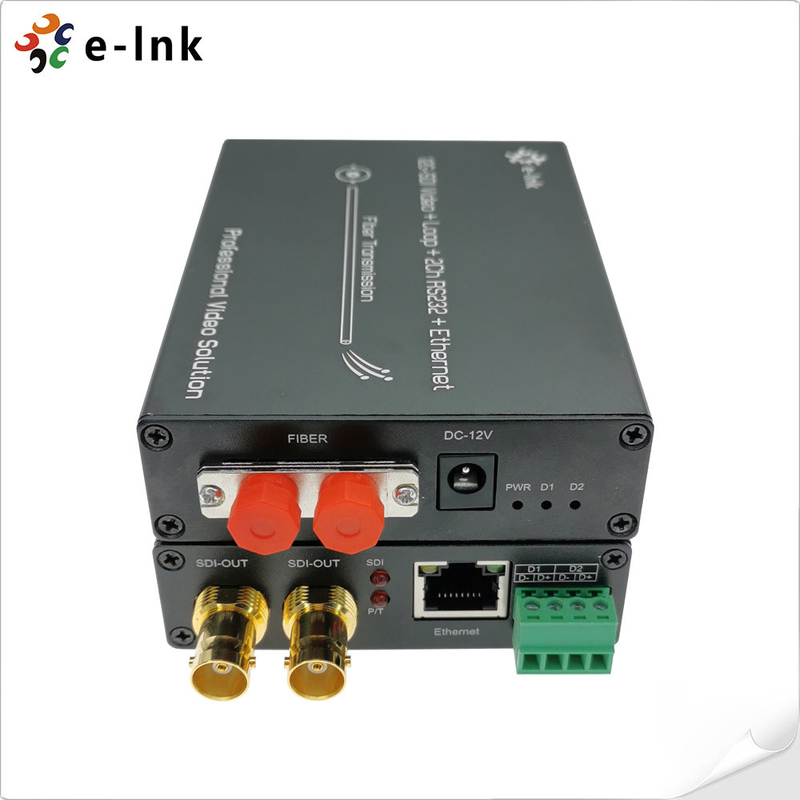

LNK-12GSDI-1V2R1GE सीरीज 12G-SDI फाइबर कन्वर्टर 1Ch 12G वीडियो (ऑडियो एम्बेडेड) का समर्थन करता है
&1Ch गिगाबिट ईथरनेट&2Ch बैकवर्ड RS485 फाइबर ऑप्टिकल केबल के माध्यम से प्रेषित, और निगरानी
ई-लिंक 12 जी वीडियो ओवर फाइबर कन्वर्टर्स में एक ट्रांसमीटर शामिल है
और एचडीटीवी 4K*2K ((3840*2160@60Hz), 1080P,1080I, 720P के लिए एक रिसीवर।
तकनीकी सूचकांक
| प्रारूप | ST-2082-1 ((12G), ST-2081-1 ((6G), ST-424 ((3G), ST-292 ((HD) और ST-259 ((SD) का समर्थन करता है |
| संगत | DVB-ASI और AES10 (MADI) के साथ संगत |
| इनपुट | बीएनसी पर 1 x 12G-एसडीआई |
| आउटपुट | 2 x एफसी ऑप्टिकल फाइबर |
| बीएनसी पर 1 x 12G-एसडीआई लूप-आउट | |
| समर्थित संकल्प | HDTV 4K*2K, 1080P, 1080I, 720P |
| संकल्प सीमा | 3840*2160@60Hz |
| इनपुट केबल विनिर्देश | ≤70m@12G एसडीआई बेल्डेन 1694A |
| आउटपुट केबल विनिर्देश | ≤60m@12G एसडीआई बेल्डेन 1694A |
| ईथरनेट | 10/100/1000Mbps |
| डेटा प्रकार | 2Ch पीछे की ओर RS485 |
| ऑप्टिकल ट्रांसमिशन बैंडविड्थ | 270 मेगाहर्ट्ज़ 12 गीगाहर्ट्ज़ |
| शक्ति | 12 वीडीसी |
| बिजली की खपत | 6 W (अधिकतम) |
| आयाम (LxWxH) | 117 x 80 x 24 (मिमी) |
| परिचालन तापमान | -10°C ∼70°C |
| भंडारण तापमान | -40°C~85°C |
पैनल
वीडियो
