उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: Iso9001, CE, ROHS, FCC
मॉडल संख्या: एलएनके-एमडीआर4के-एमएम
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 जोड़ी
मूल्य: negociate
पैकेजिंग विवरण: डीवीआई फाइबर कनवर्टर मानक दफ़्ती पैकेजिंग
प्रसव के समय: 1-3 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 1000/माह
सिग्नल ट्रांसमिशन: |
डीवीआई 1.0 प्रारूप मानक और एचडीसीपी अनुपालन |
वीडियो क्षमता: |
720P/960P/1080p@60Hz तक, 4K*2K@30Hz |
RS232: |
3 पिन टर्मिनल, बॉड दर ≤ 38400 |
बैंडविड्थ: |
10.2 जीबीपीएस |
भंडारण तापमान: |
-20 ~ + 80° सेल्सियस |
आयाम (WxDxH): |
2.87 x 1.73 x 0.69 इंच (73x44x17 मिमी) |
सिग्नल ट्रांसमिशन: |
डीवीआई 1.0 प्रारूप मानक और एचडीसीपी अनुपालन |
वीडियो क्षमता: |
720P/960P/1080p@60Hz तक, 4K*2K@30Hz |
RS232: |
3 पिन टर्मिनल, बॉड दर ≤ 38400 |
बैंडविड्थ: |
10.2 जीबीपीएस |
भंडारण तापमान: |
-20 ~ + 80° सेल्सियस |
आयाम (WxDxH): |
2.87 x 1.73 x 0.69 इंच (73x44x17 मिमी) |
मॉडलःLNK-MDR4K-MM
अवलोकन

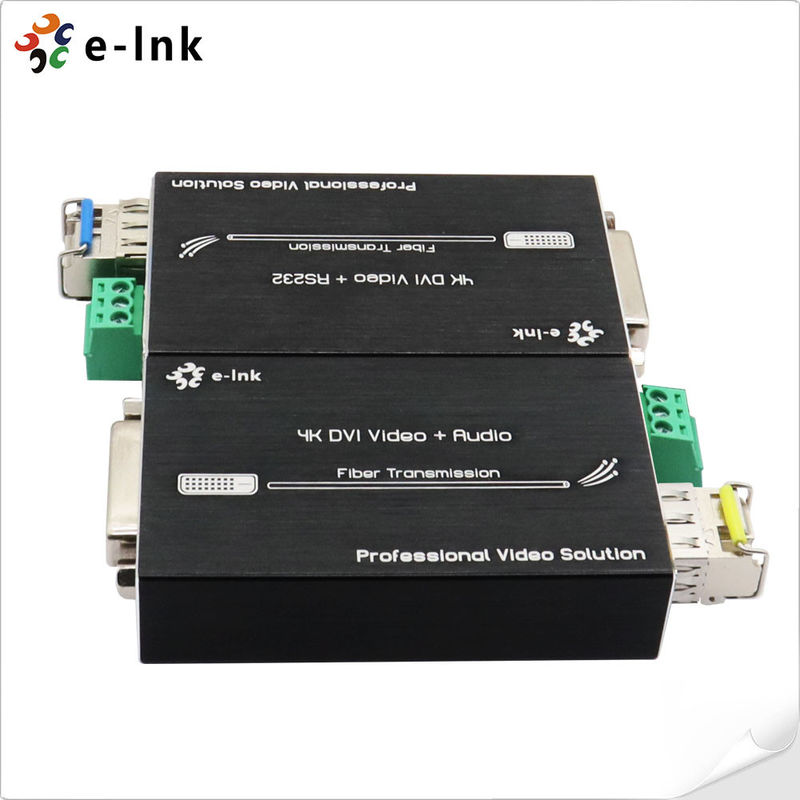

LNK-MDR4K सीरीज 4K DVI फाइबर एक्सटेंडर को असम्पीडित DVI और RS232 संकेतों को प्रसारित करने के लिए डिज़ाइन किया गया है
ऑप्टिकल फाइबर पर, अधिकतम 4K*2K@60Hz, YUV 4 के रिज़ॉल्यूशन पर 80 किमी तक की दूरी का समर्थन करनाः2:0.
ट्रांसमीटर फाइबर ट्रांसमिशन के लिए DVI सिग्नल को एक एकल 10Gb/s डेटा स्ट्रीम में परिवर्तित करता है,
जबकि रिसीवर इसे एक डीवीआई संकेत में वापस परिवर्तित करता है। यह RoHS- अनुरूप, सीसा मुक्त उत्पाद अच्छी तरह से उपयुक्त है
बड़े स्क्रीन डिस्प्ले, कॉन्फ्रेंसिंग सिस्टम, होम एंटरटेनमेंट और बहुत कुछ के लिए।
स्थिर संकेत संचरण सुनिश्चित करने के लिए हस्तक्षेप विरोधी क्षमताएं।
विशेषताएं
DVI 1.0 और HDCP1.2 समर्थन
बिना संपीड़ित ट्रांसमिशन, कोई देरी नहीं, कोई नुकसान नहीं
10.2Gbps तक डेटा दर
फाइबर केबल पर 80 किमी तक की संचरण दूरी
अधिकतम 4K*2K@60Hz, YUV 4 तक सभी मोड का समर्थन करता हैः2:0
अनुक्रमिक आरएस232 संकेत का समर्थन करें
ऑटो ईडीआईडी, विभिन्न प्रकार के डिस्प्ले डिवाइस से मेल खाता है
गर्म प्लग करने योग्य, ईएमआई/आरएफआई प्रतिरोधी
उपयोग और स्थापना में आसानी के लिए लघु आकार का कारक
ऑपरेटिंग केस तापमानः -10~50°C
तकनीकी सूचकांक
| विस्तारक का प्रकार | ऑप्टिकल फाइबर केबल पर डीवीआई संकेत |
| इनपुट सिग्नल | डीवीआई |
| कनेक्टर | डीवीआई-डी |
| सिग्नल समर्थन | डीवीआई 1.0 प्रारूप मानक और एचडीसीपी संगत |
| वीडियो समर्थन | 720P/960P/1080p@60Hz, 4K*2K@30Hz तक |
| ऑडियो समर्थन | डॉल्बी ट्रूएचडी, डॉल्बी डिजिटल प्लस, डीटीएस, डीटीएस-ईएस 6.1, डीटीएसएचडी, डीटीएस-एचडी-एचआरए, डीटीएस-एचडी मास्टर, (पीसीएम-2सीएच) |
| क्रोमा उप-नमूना |
अधिकतम 3840*2160@60Hz (4:2:0) अधिकतम 3840*2160@30Hz (4:4:4, 4:2(२) |
| EDID |
दो-दिशात्मक (आगे + पीछे) ट्रांसमिशनः गतिशील EDID, प्लग एंड प्ले का समर्थन करें, सीखने की कोई आवश्यकता नहीं है एकल-दिशात्मक (आगे) ट्रांसमिशनः मैन्युअल रूप से ईडीआईडी सीखने का समर्थन |
| RS232 | 3 पिन टर्मिनल, बाउड दर ≤ 38400 |
| फाइबर कनेक्टर | एसएफपी/एलसी |
| बीऔर चौड़ाई | 10.2Gbps |
| संचरण दूरी | 300 मीटर (ओएम3 फाइबर पर) |
| 80 किमी तक (एकल मोड फाइबर पर) | |
| परिचालन तापमान | -10 ~ + 50°C |
| भंडारण तापमान | -20 ~ + 80°C |
| आर्द्रता | 5% से 90% आरएच (गैर संक्षेपण) |
| एमटीबीएफ | 100,000 घंटे |
| आयाम (WxDxH) | 2.87 x 1.73 x 0.69in (73x44x17mm) |
| वजन | 60 ग्राम / 0.13 पाउंड |
| विद्युत आपूर्ति | 5 वी डीसी (यूएसबी-सी) |
| शक्ति अपव्यय | <5W |
| सुरक्षा अनुमोदन | CE, FCC, Rohs |
आवेदन
ऑर्डर करने की जानकारी
| मोडेल | विवरण |
| एलएनके-MDR4K-Mएम | मिनी डीवीआई फाइबर एक्सटेंडरः 1-च डीवीआई सिग्नल ((4K*2K) + बैकवर्ड आरएस232, ओएम3 मल्टी-मोड फाइबर, 300 मीटर, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर, 5 वी डीसी पावर इनपुट शामिल है |
| एलएनके-MDR4K-S20 | मिनी डीवीआई फाइबर एक्सटेंडरः 1-च डीवीआई सिग्नल ((4K*2K) + बैकवर्ड आरएस232, सिंगल-मोड फाइबर, 20 किमी, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर, 5 वी डीसी पावर इनपुट शामिल है |
| एलएनके-MDR4K-S40 | मिनी डीवीआई फाइबर एक्सटेंडरः 1-च डीवीआई सिग्नल ((4K*2K) + बैकवर्ड आरएस232, सिंगल-मोड फाइबर, 40 किमी, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर, 5 वी डीसी पावर इनपुट शामिल है |
| एलएनके-MDR4K-S80 | मिनी डीवीआई फाइबर एक्सटेंडरः 1-च डीवीआई सिग्नल ((4K*2K) + बैकवर्ड आरएस232, सिंगल-मोड फाइबर, 80 किमी, एलसी, जिसमें 1 ट्रांसमीटर और 1 रिसीवर, 5 वी डीसी पावर इनपुट शामिल है |
