उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: CE, RoHS, FCC
Model Number: LNK-QSFP28-FR1
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1PCS
मूल्य: बातचीत योग्य
Packaging Details: QSFP Fiber Transceiver Standard Export Package
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
उत्पाद का नाम: |
100G क्यूएसएफपी ट्रांससीवर |
तापमान की रेंज: |
0 ℃ ~ + 70 ℃ |
संचरण दूरी: |
2 मी |
वेवलेंथ: |
1310 एनएम |
आधार - सामग्री दर: |
100 ग्राम |
कनेक्टर प्रकार: |
डुप्लेक्स एलसी |
फाइबर का प्रकार: |
अकेला प्रकार |
वारंटी: |
तीन वर्ष |
उत्पाद का नाम: |
100G क्यूएसएफपी ट्रांससीवर |
तापमान की रेंज: |
0 ℃ ~ + 70 ℃ |
संचरण दूरी: |
2 मी |
वेवलेंथ: |
1310 एनएम |
आधार - सामग्री दर: |
100 ग्राम |
कनेक्टर प्रकार: |
डुप्लेक्स एलसी |
फाइबर का प्रकार: |
अकेला प्रकार |
वारंटी: |
तीन वर्ष |

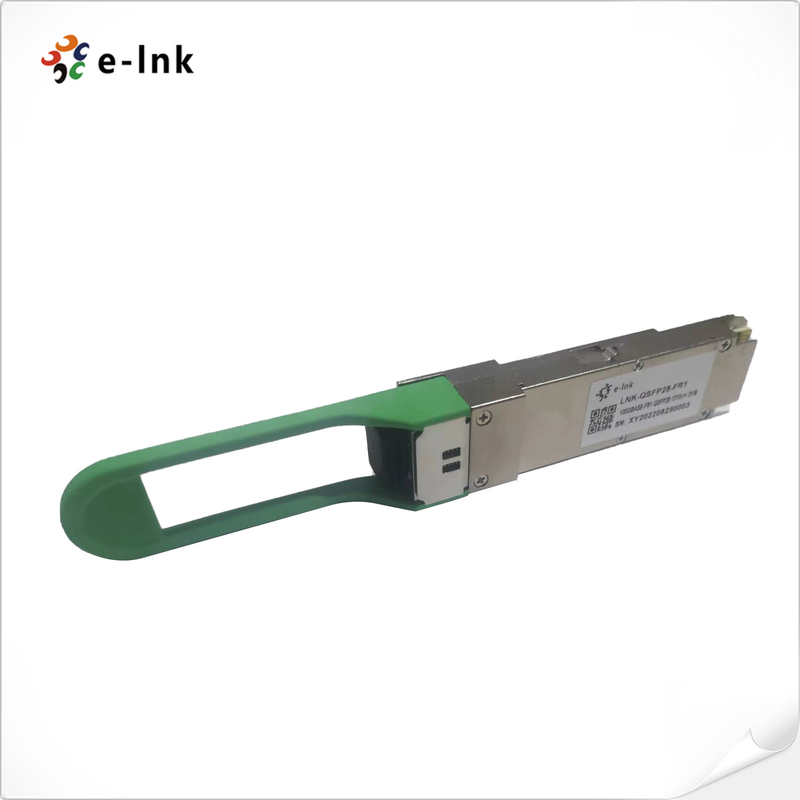

यह उत्पाद QSFP28 मानक (SFF-8636 Rev 2.10a) और IEEE802.3cu D3.2 100GBASE-FR1 मानक के अनुरूप है। इसमें एक उच्च गति I / O विद्युत इंटरफ़ेस (CAUI-4) और एक एकल 3 है।3V आपूर्ति वोल्टेजअधिकतम बिजली की खपत 4W है और यह 0-70 oC के तापमान में काम कर सकता है।
यह 1311 एनएम ईएमएल लेजर और पिन रिसीवर से लैस है, साथ ही एक हेर्मेटिकली सील टू आधारित डिजाइन है।QSFP28 एमएसए पैकेज एक डुप्लेक्स एलसी कनेक्टर और डिजिटल नैदानिक निगरानी के साथ एक दो तार सीरियल इंटरफ़ेस के साथ आता हैयह मॉड्यूल के अंदर KP4 FEC टर्मिनेशन का भी दावा करता है और सिंगल मोड फाइबर की 2 किमी तक पहुंच का समर्थन करता है।
इसके अतिरिक्त, यह उत्पाद यूरोपीय संघ के निर्देश 2011/65/EU (RoHS अनुरूप) के अनुरूप है।
तालिका 1 ✓ अनुशंसित परिचालन स्थितियां
| पैरामीटर | प्रतीक | मिनट. | विशिष्ट | मैक्स. | इकाई | नोट्स |
| ऑपरेटिंग केस का तापमान | टीओपीआर | 0 | - | 70 | oC | |
| विद्युत आपूर्ति वोल्टेज | वीसी | 3.135 | 3.3 | 3.465 | वी | |
| गर्म प्लग पर तत्काल पीक करंट | ICC_IP | - | - | 1600 | mA | |
| गर्म प्लग पर निरंतर पीक करंट | ICC_SP | - | - | 1320 | mA | |
| अधिकतम शक्ति विसर्जन | पीडी | - | - | 4 | W | |
|
अधिकतम शक्ति विसर्जन, कम शक्ति मोड |
पीडीएलपी |
- |
- |
1.5 |
W |
|
| सिग्नलिंग दर | एसआर | - | 53.125 | - | जीबीडी | |
| नियंत्रण इनपुट वोल्टेज उच्च | एचआईवी | वीसीसी*07 | - | वीसीसी+0.3 | वी | |
| नियंत्रण इनपुट वोल्टेज कम | वीआईएल | -0.3 | - | वीसीसी*03 | वी | |
| दो तार सीरियल इंटरफेस घड़ी दर | - | - | - | 400 | केएचजेड |
तालिका 2ट्रांसमीटर ऑप्टिकल विनिर्देश
| पैरामीटर | प्रतीक | मिनट. | विशिष्ट | मैक्स. | इकाई | नोट्स |
| तरंगदैर्ध्य | λC | 1304.5 | 1311 | 1317.5 | एनएम | |
| साइड मोड दमन अनुपात | SMSR | 30 | - | - | डीबी | |
| औसत ऑप्टिकल प्रक्षेपण शक्ति | पोट | - तीन।1 | - | 4 | डीबीएम | 1 |
| OFF ट्रांसमीटर की औसत प्रक्षेपण शक्ति | POUT_OFF | - | - | -15 | डीबीएम | |
| विलुप्त होने का अनुपात | इमरजेंसी | 3.5 | - | - | डीबी | |
| बाहरी ऑप्टिकल मॉड्यूलेशन आयाम (OMAouter) | OMAouter | - | - | 4.2 | डीबीएम | |
|
बाहरी ऑप्टिकल मॉड्यूलेशन आयाम (OMAouter) TDECQ के लिए <1.4 dB 1.4 डीबी ≤TDECQ ≤3.4 डीबी के लिए |
OMAouter |
-0.1 -1.5+TDECQ |
- |
- |
डीबीएम |
|
| ट्रांसमीटर और फैलाव आंख बंद | टीडीईसीक्यू | - | - | 3.4 | डीबी | |
| PAM4 (TECQ) के लिए ट्रांसमीटर आंख बंद करना | TECQ | - | - | 3.4 | डीबी | |
| TECQ - TECQ। | - | - | - | 2.5 | डीबी | |
| ओवर/अंडर-शूट | - | - | - | 22 | % | |
| ट्रांसमीटर शक्ति यात्रा | - | - | - | 2 | डीबीएम | |
| RIN17.1OMA | आरआईएन | - | - | -136 | डीबी/हर्ट्ज | |
| ऑप्टिकल रिटर्न हानि सहिष्णुता | ओआरएलटी | - | - | 17.1 | डीबी | |
| ट्रांसमीटर के संक्रमण का समय | - | - | 17 | पीएस | ||
| ट्रांसमीटर प्रतिबिंब | टीआर | - | - | -26 | डीबी |
तालिका 3 रिसीवर ऑप्टिकल विनिर्देश
| पैरामीटर | प्रतीक | मिनट. | विशिष्ट | मैक्स. | इकाई | नोट्स |
| तरंगदैर्ध्य | λC | 1304.5 | 1311 | 1317.5 | एनएम | |
| क्षति की सीमा | 5 | - | - | डीबीएम | ||
| औसत प्राप्त शक्ति | - सात।1 | - | 4 | डीबीएम | 1 | |
| पावर प्राप्त करें (OMAouter) | आरपी | - | - | 4.2 | डीबीएम | |
| रिसीवर प्रतिबिंब | आर आर | - | - | -26 | डीबी |
| पैरामीटर | रेंज | सटीकता | इकाई | कैलिब्रेशन |
| तापमान | 0 से 70 तक | ±3 | oC | आंतरिक |
| वोल्टेज | 0 से VCC तक | ± 3% | वी | आंतरिक |
| Tx बायस करंट | 0 से 100 तक | ±10% | mA | आंतरिक |
| Tx आउटपुट पावर | -3.1 से +4 | ±3 | डीबी | आंतरिक |
| Rx पावर प्राप्त करें | -7.1 से +4 | ±3 | डीबी | आंतरिक |
हमारे क्यूएसएफपी फाइबर ट्रांससीवर हमारे ग्राहकों को सुरक्षित और सुरक्षित वितरण सुनिश्चित करने के लिए सावधानीपूर्वक पैक किए जाते हैं।प्रत्येक ट्रांससीवर को परिवहन के दौरान किसी भी संभावित क्षति से बचाने के लिए एंटी-स्टेटिक पैकेजिंग में व्यक्तिगत रूप से लपेटा जाता है.
इसके बाद ट्रांसीवरों को एक मजबूत और टिकाऊ कार्डबोर्ड बॉक्स में रखा जाता है, साथ ही साथ किसी भी आवश्यक सामान जैसे उपयोगकर्ता मैनुअल और स्थापना गाइड।बॉक्स शिपिंग के दौरान किसी भी छेड़छाड़ या क्षति को रोकने के लिए मजबूत टेप के साथ सील है.
हम अपने ग्राहकों की विशिष्ट आवश्यकताओं को पूरा करने के लिए विभिन्न शिपिंग विकल्प प्रदान करते हैं। हमारी मानक शिपिंग विधि प्रतिष्ठित कूरियर जैसे डीएचएल, फेडएक्स और यूपीएस के माध्यम से है।त्वरित शिपिंग की आवश्यकता वाले ग्राहकों के लिए, हम अतिरिक्त लागत पर एक्सप्रेस डिलीवरी सेवाएं भी प्रदान करते हैं।
अंतर्राष्ट्रीय शिपमेंट के लिए, हम यह सुनिश्चित करते हैं कि सभी आवश्यक सीमा शुल्क प्रपत्र और दस्तावेज सटीक और समय पर भरे जाएं ताकि सीमा शुल्क निकासी को सुचारू रूप से सुविधाजनक बनाया जा सके।
क्यूएसएफपी फाइबर ट्रांससीवर्स में, हम अपने ग्राहकों को अपने उत्पादों की सुरक्षित और समय पर डिलीवरी को प्राथमिकता देते हैं।हम अपने ग्राहकों के लिए परेशानी मुक्त अनुभव सुनिश्चित करने के लिए सर्वोत्तम पैकेजिंग और शिपिंग सेवाएं प्रदान करने का प्रयास करते हैं।.
| भाग नं. | आवेदन | डेटा दर | लेजर स्रोत | फाइबर का प्रकार |
|
LNK-QSFP28-FR1 |
100GBASE-FR1 |
100GE (53.125 GBd) |
1311nm ईएमएल |
एसएमएफ |
