उत्पाद का विवरण
Place of Origin: China
ब्रांड नाम: E-link
प्रमाणन: CE, RoHS, FCC
Model Number: LNK-QSFP28-DR1
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1PCS
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: क्यूएसएफपी फाइबर ट्रांसीवर मानक निर्यात पैकेज
Delivery Time: 3~5 working days
Payment Terms: Paypal, TT, Western Union, MoneyGram, Alipay
Supply Ability: 5000 pcs per month
उत्पाद का नाम: |
क्यूएसएफपी फाइबर ट्रांससीवर |
आधार - सामग्री दर: |
100 ग्राम |
फाइबर का प्रकार: |
अकेला प्रकार |
वेवलेंथ: |
1310 एनएम |
कनेक्टर प्रकार: |
डुप्लेक्स एलसी |
दूरी: |
500 मीटर |
उत्पाद का नाम: |
क्यूएसएफपी फाइबर ट्रांससीवर |
आधार - सामग्री दर: |
100 ग्राम |
फाइबर का प्रकार: |
अकेला प्रकार |
वेवलेंथ: |
1310 एनएम |
कनेक्टर प्रकार: |
डुप्लेक्स एलसी |
दूरी: |
500 मीटर |

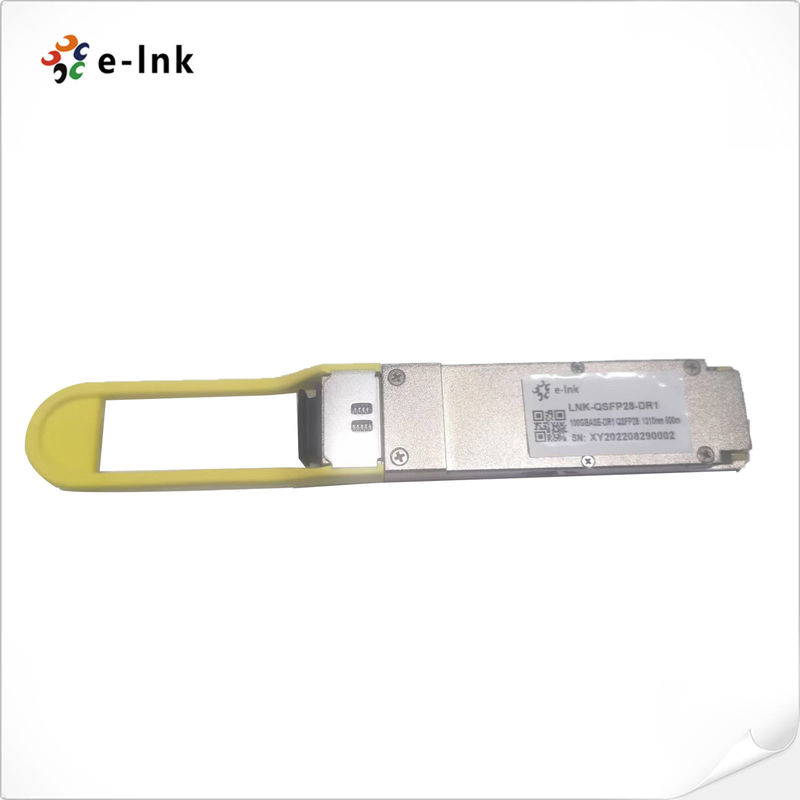

यह उत्पाद QSFP28 मानक के अनुरूप है, विशेष रूप से SFF-8636 Rev 2.10a में निर्दिष्ट है। यह 100GBASE-DR के लिए IEEE802.3cu D3.2 की आवश्यकताओं को भी पूरा करता है।
उपयोग किया जाने वाला उच्च गति वाला I/O विद्युत इंटरफ़ेस CAUI-4 है और यह एक एकल 3.3V आपूर्ति वोल्टेज के साथ काम करता है। अधिकतम बिजली की खपत 4W है और इसका ऑपरेटिंग तापमान 0-70 oC है।
उत्पाद में 1311nm EML लेजर और पिन रिसीवर का उपयोग किया गया है, और इसमें एक हेर्मेटिकली सील TO आधारित डिजाइन है। यह एक डुप्लेक्स एलसी कनेक्टर के साथ एक QSFP28 MSA पैकेज में पैक किया गया है।
दो तार सीरियल इंटरफेस और डिजिटल डायग्नोस्टिक मॉनिटरिंग के साथ, इस उत्पाद में मॉड्यूल के अंदर KP4 FEC टर्मिनेशन भी है। यह सिंगल मोड फाइबर की 500 मीटर की पहुंच का समर्थन करता है।
इसके अतिरिक्त, यह उत्पाद यूरोपीय संघ के दिशानिर्देश 2011/65/EU के अनुरूप है, जिससे यह RoHS अनुरूप है। इसे कक्षा 1 लेजर उत्पाद के रूप में वर्गीकृत किया गया है।
| पैरामीटर | प्रतीक | मिनट. | मैक्स. | इकाई | नोट्स |
| भंडारण तापमान | टीएस | -40 | +85 | oC | |
| आपूर्ति वोल्टेज | वीसी | -0.3 | 3.6 | वी | |
| सापेक्ष आर्द्रता (गैर-संक्षेपण) | आरएच | 5 | 95 | % | |
| डाटा इनपुट वोल्टेज ️ अंतर | आईवीडीआईपी-वीडीआईएन | - | 1.0 | वी | |
| नियंत्रण इनपुट वोल्टेज | VI | -0.3 | वीसीसी+0.3 | वी | |
| नियंत्रण आउटपुट करंट | आईओ | -20 | 20 | mA |
तालिका 2 अनुशंसित परिचालन स्थितियां
| पैरामीटर | प्रतीक | मिनट. | विशिष्ट | मैक्स. | इकाई | नोट्स |
| ऑपरेटिंग केस का तापमान | टीओपीआर | 0 | - | 70 | oC | |
| विद्युत आपूर्ति वोल्टेज | वीसी | 3.135 | 3.3 | 3.465 | वी | |
| गर्म प्लग पर तत्काल पीक करंट | ICC_IP | - | - | 1600 | mA | |
| गर्म प्लग पर निरंतर पीक करंट | ICC_SP | - | - | 1320 | mA | |
| अधिकतम शक्ति विसर्जन | पीडी | - | - | 4 | W | |
|
अधिकतम शक्ति विसर्जन, कम शक्ति मोड |
पीडीएलपी |
|
|
1.5 |
|
|
| सिग्नलिंग दर | एसआर | - | 53.125 | - | जीबीडी | |
| नियंत्रण इनपुट वोल्टेज उच्च | एचआईवी | वीसीसी*07 | - | वीसीसी+0.3 | वी | |
| नियंत्रण इनपुट वोल्टेज कम | वीआईएल | -0.3 | - | वीसीसी*03 | वी | |
| दो तार सीरियल इंटरफेस घड़ी दर | - | - | - | 400 | केएचजेड |
हमारे ग्राहकों को सुरक्षित वितरण सुनिश्चित करने के लिए सभी क्यूएसएफपी फाइबर ट्रांससीवर सावधानीपूर्वक पैक किए जाते हैं।
ट्रांससीवरों को सबसे पहले विद्युत स्थैतिक डिस्चार्ज से बचाने के लिए एंटी-स्टेटिक बैग में रखा जाता है।फिर उन्हें परिवहन के दौरान किसी भी क्षति को रोकने के लिए फोम पैडिंग के साथ व्यक्तिगत बक्से में रखा जाता हैइन बक्से को फिर उत्पादों की सुरक्षा सुनिश्चित करने के लिए अतिरिक्त सुरक्षात्मक सामग्री के साथ एक बड़े शिपिंग बॉक्स में रखा जाता है।
शिपिंग के लिए, हम समय पर और सुरक्षित वितरण सुनिश्चित करने के लिए फेडएक्स, यूपीएस और डीएचएल जैसे विश्वसनीय वाहक का उपयोग करते हैं। हम मानक, त्वरित,और हमारे ग्राहकों की जरूरतों को पूरा करने के लिए रात भर शिपिंग.
प्रत्येक पैकेज में उत्पाद का नाम, मॉडल नंबर और सीरियल नंबर आसानी से पहचान के लिए लेबल किया गया है। हम अपने ग्राहकों के संदर्भ के लिए ऑर्डर विवरण के साथ एक पैकिंग स्लिप भी शामिल करते हैं।
क्यूएसएफपी फाइबर ट्रांससीवर्स में, हम अपने ग्राहकों को सर्वोत्तम संभव अनुभव प्रदान करने के लिए अपने उत्पादों को पैकेजिंग और शिपिंग में बहुत सावधानी बरतते हैं।
| भाग नं. | आवेदन | डेटा दर | लेजर स्रोत | फाइबर का प्रकार |
|
LNK-QSFP28-DR1 |
100GBASE-DR |
100GE (53.125 GBd) |
1311nm ईएमएल |
एसएमएफ |
