उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: CE,FCC,RoHs
मॉडल संख्या: LNK-HDSDI-4V1D4T
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 पेयर
मूल्य: USD 769~789/Pair
पैकेजिंग विवरण: एसडीआई फाइबर कनवर्टर मानक निर्यात पैकेज
प्रसव के समय: 1-3 कार्य दिवस
भुगतान शर्तें: टी/टी, एल/सी, डी/ए, डी/पी, वेस्टर्न यूनियन, मनीग्राम
आपूर्ति की क्षमता: 5000जोड़े प्रति माह
फाइबर कनेक्टर: |
एफसी/यूपीसी (एससी, एलसी, एसटी वैकल्पिक) |
परावर्तन हानि:: |
> 15db |
संतुलन:: |
0-150m @3Gb/s |
कनेक्टर:: |
बीएनसी |
ट्रांसमिशन दूरी:: |
20 किमी (अन्य दूरी वैकल्पिक) |
परिचालन तापमान:: |
-10 ℃～＋ 55 ℃ |
पावर इनपुट:: |
1A@12vdc |
फाइबर कनेक्टर: |
एफसी/यूपीसी (एससी, एलसी, एसटी वैकल्पिक) |
परावर्तन हानि:: |
> 15db |
संतुलन:: |
0-150m @3Gb/s |
कनेक्टर:: |
बीएनसी |
ट्रांसमिशन दूरी:: |
20 किमी (अन्य दूरी वैकल्पिक) |
परिचालन तापमान:: |
-10 ℃～＋ 55 ℃ |
पावर इनपुट:: |
1A@12vdc |

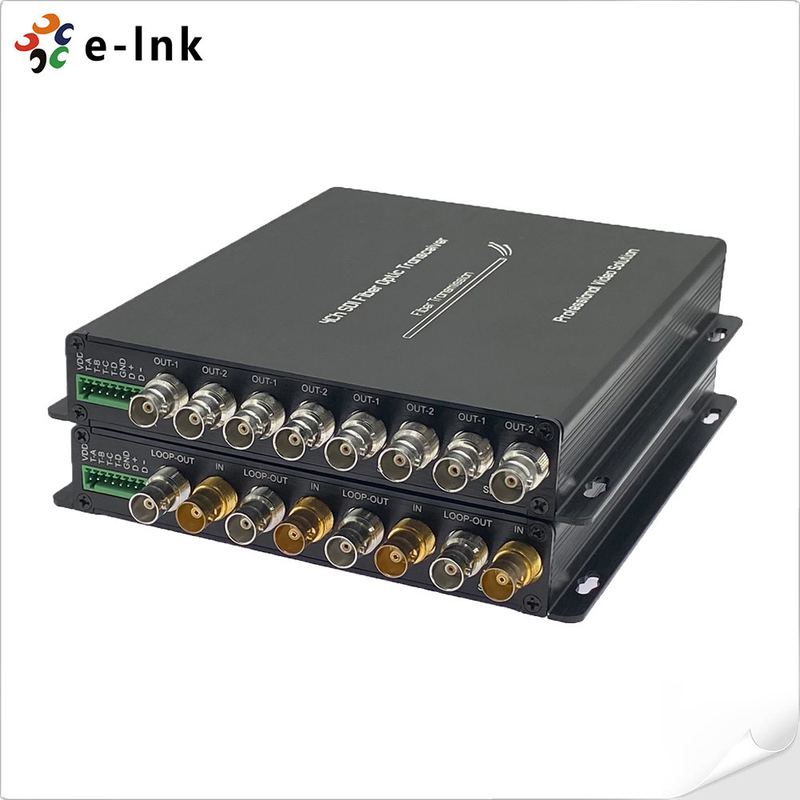

4-चैनल लूप आउटपुट 3G-SDI फाइबर कनवर्टर with RS485 & टैली
4-चैनल 3G-SDI फाइबर कनवर्टर लाभ
► ऑप्टिक फाइबर पर 4 चैनल 3G/HD-SDI वीडियो ट्रांसमिशन
► सिग्नल अखंडता सुनिश्चित करने के लिए स्वचालित केबल इक्वलाइजेशन
► स्वचालित रीक्लॉकिंग 270Mbit/s - 1.48Gbit/s-3Gbit/s
► 3G/HD-SDI कैमरा सिस्टम के साथ सीधे संगत और 4Ch लूप आउटपुट का समर्थन करता है
► 20 किमी (12.5 मील) तक लंबी ट्रांसमिशन (अन्य दूरी वैकल्पिक)
► 4Ch टैली का समर्थन करता है
► पूर्ण डिजिटल गैर-संपीड़न प्रसारण स्तर ट्रांसमिशन;
► 1Ch बैकवर्ड RS485 और 4Ch टैली का समर्थन करें;
► कार्य तापमान रेंज (-10℃~+55℃)
4-चैनल 3G-SDI फाइबर कनवर्टर अवलोकन
LNK-3GSDI-4V1DT सीरीज़ सिंगल फाइबर ऑप्टिकल केबल के माध्यम से 4-चैनल HD/3G-SDI स्टैंडर्ड हाई-डेफिनिशन वीडियो सिग्नल और
RS485 और टैली सिग्नल का समर्थन करती है। फाइबर पर E-link 3G-SDI वीडियो
कनवर्टर में 1080P 3G-SDI सिग्नल के लिए एक ट्रांसमीटर और एक रिसीवर शामिल है। E-link 3G-SDI फाइबर
कनवर्टर एक सिंगल ऑप्टिकल फाइबर के माध्यम से 4-चैनल 3G-SDI वीडियो सिग्नल प्रसारित कर सकते हैं, और यह लूप का समर्थन करता है
आउटपुट, 4Ch टैली और बैकवर्ड RS485। वीडियो गुणवत्ता गैर-संपीड़ित प्रसारण स्तर की है। यह’s
प्रसारण क्षेत्र में व्यापक रूप से उपयोग किया जाता है।
4-चैनल 3G-SDI फाइबर कनवर्टर अनुप्रयोग
4-चैनल 3G-SDI फाइबर कनवर्टर तकनीकी सूचकांक
| SDI इनपुट | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI, DVB-SSI और टेलीकॉम/डेटाकॉम |
| 270Mbit/s - 1.48Gbit/s – 3Gbit/s | |
| इनपुट संख्या: 4 | |
| परावर्तन हानि: >15DB | |
| संतुलन: 0-150m @3Gb/s | |
| कनेक्टर: BNC | |
| ऑप्टिक्स | चैनल: 1 |
| प्रकार: सिंगल-मोड | |
| ट्रांसमिशन दूरी: 20km (अन्य दूरी वैकल्पिक) | |
| परावर्तन हानि: > 15dB | |
| थरथराहट: < 0.2UI | |
| कनेक्टर: FC/UPC (SC, LC, ST वैकल्पिक) | |
| SDI आउटपुट | आउटपुट संख्या:4 |
| सिग्नल स्तर: 800mV नाममात्र | |
| वृद्धि/गिरावट का समय: 200ps संकेत | |
| ओवरशूट: < 10% आयाम | |
| परावर्तन हानि: >15dB | |
| थरथराहट: < 0.2UI | |
| कनेक्टर: 75Ω BNC | |
| डेटा | 1Ch RS-485 (पूर्ण/आधा डुप्लेक्स) और NRZ, RZI और मैनचेस्टर का समर्थन करें |
| RS485 के लिए अधिकतम 57600bps | |
| कनेक्टर: औद्योगिक मानक पेंच टर्मिनल | |
| 4Ch टैली: A, B , C, D | |
| पावर और पर्यावरणीय संकेत | ऑपरेटिंग तापमान: -10℃～＋55℃ |
| पावर इनपुट: 1A@12VDC | |
| EMI/RFI: FCC भाग 15 कक्षा A, EU EMC मानक को पूरा करें | |
| औसत समय परेशानी मुक्त: >100000 घंटे | |
| SDI वीडियो प्रारूप समर्थन करता है |
625/25PAL; 525/29.97NTSC; 525/23.98NTSC; 720p50; 720p59.94; 1080P23.98/24/30/50/60; 1080i 23/24/30/50/59.94; |
4-चैनल 3G-SDI फाइबर कनवर्टर जानकारी का आदेश देना
| LNK-HDSDI-4V1D4T | लूप आउटपुट + 1Ch बैकवर्ड RS485 + 4Ch टैली के साथ 4-च HD-SDI वीडियो, SM 20km, FC, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है |
| LNK-3GSDI-4V1D4T | लूप आउटपुट + बैकवर्ड RS485 + 4Ch टैली, SM 20km, FC के साथ 4-च 3G-SDI वीडियो, जिसमें 1 ट्रांसमीटर और 1 रिसीवर शामिल है, जोड़े द्वारा उपयोग किया जाता है |
