उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: E-link
प्रमाणन: ISO
मॉडल संख्या: एलएनके-जीवाईएस101
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: एक इकाई
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: फाइबर मीडिया कन्वर्टर मानक पैकेज
प्रसव के समय: 5-10 कार्य दिवस
भुगतान शर्तें: टी/टी, वेस्टर्न यूनियन, मनीग्राम, पेपैल
आपूर्ति की क्षमता: 10000 पीसी / माह
एमटीबीएफ: |
> 100,000 घंटे |
भंडारण तापमान: |
-40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
कार्य आर्द्रता: |
5% ~ 95% (कोई संक्षेपण नहीं) |
वज़न: |
685 ग्राम |
DIMENSIONS: |
133 मिमी × 40 मिमी × 120 मिमी (एच × डब्ल्यू × डी) |
परिचालन तापमान: |
-40 डिग्री सेल्सियस ~ 75 डिग्री सेल्सियस |
एमटीबीएफ: |
> 100,000 घंटे |
भंडारण तापमान: |
-40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस |
कार्य आर्द्रता: |
5% ~ 95% (कोई संक्षेपण नहीं) |
वज़न: |
685 ग्राम |
DIMENSIONS: |
133 मिमी × 40 मिमी × 120 मिमी (एच × डब्ल्यू × डी) |
परिचालन तापमान: |
-40 डिग्री सेल्सियस ~ 75 डिग्री सेल्सियस |

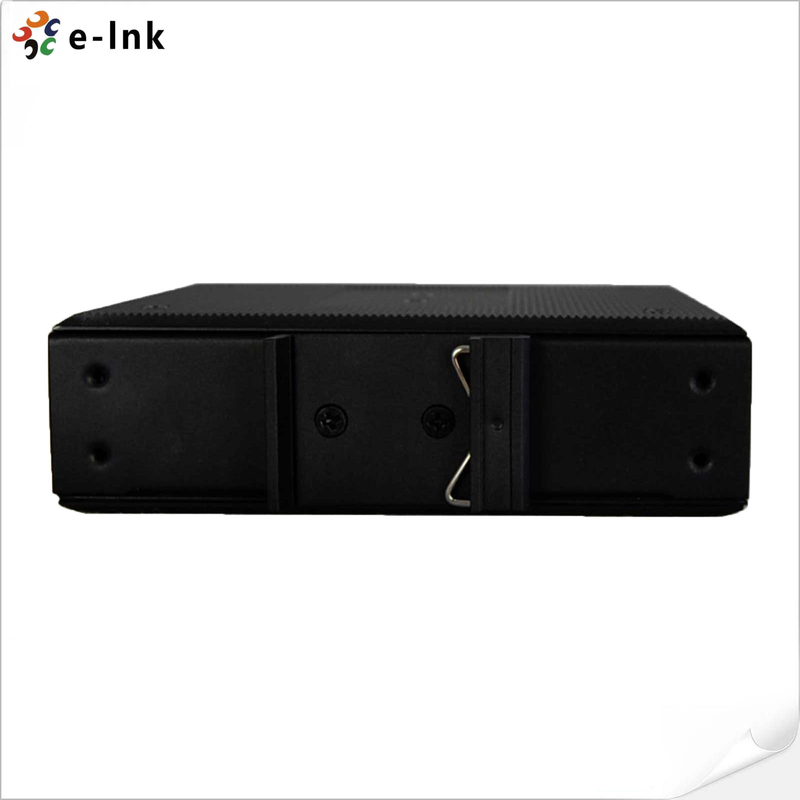

18dBm 1Ch 4Ch फाइबर मीडिया कन्वर्टर IP30 प्रोटेक्शन मेटल केसिंग
औद्योगिक 1~4Ch RS232/RS422/RS485 सीरियल फाइबर मीडिया कन्वर्टर
।फाइबर मीडिया कन्वर्टर के फायदे
► मालिकाना एकीकृत सर्किट के आधार पर;
► 1-4 स्वतंत्र सीरियल पोर्ट (RS232/422/485 वैकल्पिक) चैनल प्रदान करें, एक दूसरे से भौतिक अलगाव, के बीच कोई पत्राचार नहीं है
► RS232 / 485/422 इंटरफ़ेस, वैकल्पिक तीन डेटा, RS232 3-तार RS232 (TXD, RXD, GND) का समर्थन करता है, प्रवाह नियंत्रण समर्थन CD, DSR, CTS,
► RS232 /485/422 चैनल 0-115200 बॉड अतुल्यकालिक धारावाहिक डेटा अनुकूली से प्रेषित किए जा सकते हैं
► सीरियल पोर्ट इंटरफ़ेस लाइटनिंग IEC61000-4-5 (8 / 20μS) डिफरेंशियल मोड तक पहुँचती है: 6KV, प्रतिबाधा (2Ω);सामान्य मोड: 6KV, प्रतिबाधा (2Ω) मानक
विशेष विवरण
| रेशा | |
| मल्टी-मोड फाइबर: 50/125um, 62.5/125um | |
| अधिकतम संचरण दूरी | 2Km @ 62.5/ 125um मल्टी मोड |
| फाइबर, क्षीणन (3dbm/किमी) तरंग लंबाई | 820 एनएम |
| पावर संचारित करना | -12dBm (न्यूनतम) ~-9dBm (अधिकतम) |
| रिसीवर संवेदनशीलता | -28dBm (न्यूनतम) |
| बजट को लिंक करें | 16dBm |
| सिंगल-मोड फाइबर: 8/125um, 9/125um | |
| अधिकतम संचरण दूरी | 20 किमी |
| संचरण दूरी | 20Km @ 9 / 125um सिंगल मोड फाइबर, क्षीणन (0.35dbm/km) |
| लहर की लंबाई | 1310 एनएम |
| पावर संचारित करना | -9dBm (न्यूनतम) ~-8dBm (अधिकतम) |
| रिसीवर संवेदनशीलता | -27dBm (न्यूनतम) |
| बजट को लिंक करें | 18dBm |
| RS232/422/485 इंटरफ़ेस | |
| दर | 0-115200 केबीपीएस |
| इंटरफ़ेस विशेषताएँ | ईआईए RS232 RS422 RS485 |
| योजक | फीनिक्स टर्मिनल |
| काम का माहौल | |
| वर्किंग टेम्परेचर | -40 डिग्री सेल्सियस ~ 75 डिग्री सेल्सियस |
| कार्य आर्द्रता | 5% ~ 95% (कोई संक्षेपण नहीं) |
| भंडारण तापमान | -40 डिग्री सेल्सियस ~ 80 डिग्री सेल्सियस |
| यांत्रिक: | |
| DIMENSIONS | 133 मिमी × 40 मिमी × 120 मिमी (एच × डब्ल्यू × डी) |
| झलार | IP30 सुरक्षा, लोहे का डिब्बा |
| इंस्टालेशन | 35 मिमी डीआईएन-रेल, वॉल माउंटिंग |
| वज़न | 685 ग्राम |
अवलोकन
कनवर्टर को फाइबर ऑप्टिक केबल का उपयोग करके दो RS-232/422/485 सीरियल उपकरण के बीच संभव सबसे बहुमुखी कनेक्शन प्रदान करने के लिए डिज़ाइन किया गया है।यह सीरियल उपकरण के किसी भी दो टुकड़े को ठेठ डुप्लेक्स फाइबर पर पूर्ण-डुप्लेक्स या 20 किमी तक वैकल्पिक सिंगल फाइबर पर संचार करने की अनुमति देता है।दीन-रेल माउंटेबल डिज़ाइन इसे औद्योगिक कैबिनेट और बाड़ों के लिए आदर्श बनाता है।औद्योगिक वातावरण के लिए, कन्वर्टर्स को वाणिज्यिक मीडिया कन्वर्टर्स से अधिक निम्नलिखित उन्नत सुविधाओं के साथ डिज़ाइन किया गया है:
आदेश की जानकारी
| एलएनके-जीवाईएस101 | औद्योगिक 1Ch RS232, RS22 या RS85 सीरियल फाइबर मीडिया कन्वर्टर: 1xऑप्टिकल पोर्ट + 1xRS232/RS485/RS422 पोर्ट(डिफ़ॉल्ट एफसी, एसएफपी या एससी फाइबर पोर्ट वैकल्पिक) |
| एलएनके-जीवाईएस102 | औद्योगिक 2Ch RS232, RS22 या RS85 सीरियल फाइबर मीडिया कन्वर्टर: 1xऑप्टिकल पोर्ट + 2xRS232/RS485/RS422 पोर्ट (डिफ़ॉल्ट FC, SFP या SC फाइबर पोर्ट वैकल्पिक) |
| एलएनके-जीवाईएस104 | औद्योगिक 4Ch RS232, RS22 या RS85 सीरियल फाइबर मीडिया कन्वर्टर: 1xऑप्टिकल पोर्ट + 4xRS232/RS485/RS422 पोर्ट (डिफ़ॉल्ट FC, SFP या SC फाइबर पोर्ट वैकल्पिक) |
